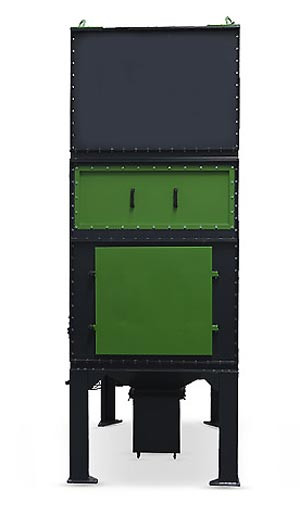

Système de dépoussiérage industriel - Débit d'air : 4000 à 10000 m³/h - Puissance moteur : 5,5 à 11 kW - Nombre de filtres : 4 à 9

Les systèmes de collecte des poussières sont conçus pour les environnements de découpe laser et plasma où la maîtrise des fumées métalliques et des particules fines est critique pour la sécurité, la qualité de coupe et la longévité des machines.

Grâce à une filtration centralisée dimensionnée entre 4000 m³, 6000 m³ et 10000 m³ de débit d’air, vous disposez d’une solution adaptée aussi bien aux cellules de découpe compactes qu’aux lignes d’automatisation étendues.

Les filtres haute capacité captent les fumées à la source, tandis que les moteurs triphasés 380V assurent un flux stable pour maintenir vos ateliers propres et conformes aux exigences de vos clients et des audits internes.

Les composants électriques antidéflagrants optionnels permettent de réduire le risque d’étincelles dans les applications sur aluminium et autres métaux sensibles, ce qui sécurise votre process et votre personnel.

Points forts

• Débit d’air de 4000 à 10000 m³ : couverture efficace des fumées générées par les machines de découpe laser et plasma multi postes.
• Puissance moteur de 5.5 kW à 11 kW en 380V-50Hz : flux d’extraction stable pour garantir une qualité de coupe et une visibilité optimales dans la zone de travail.
• 4 à 9 filtres selon le modèle : capacité de filtration adaptée au volume de fumées et aux particules fines issues des procédés thermiques intensifs.
• Composants électriques antidéflagrants en option : réduction du risque d’étincelles dans les applications aluminium et matériaux sensibles pour une sécurité renforcée.
• Châssis compact (hauteur de 3270 à 3845 mm) : intégration facilitée dans les cellules d’automatisation et les ateliers existants, sans modifier l’implantation des machines.

Usages recommandés

• Extraction et filtration des fumées sur machine de découpe laser fibre ou CO₂ avec fonctionnement en continu.
• Collecte des poussières et particules chaudes sur tables de découpe plasma haute intensité.
• Systèmes centralisés pour lignes d’automatisation comprenant plusieurs postes de découpe.
• Modernisation de réseaux d’aspiration existants dans les ateliers de tôlerie pour améliorer la qualité de l’air.

Systèmes dépoussiérages industriels : filtration centralisée pour découpe laser et plasma

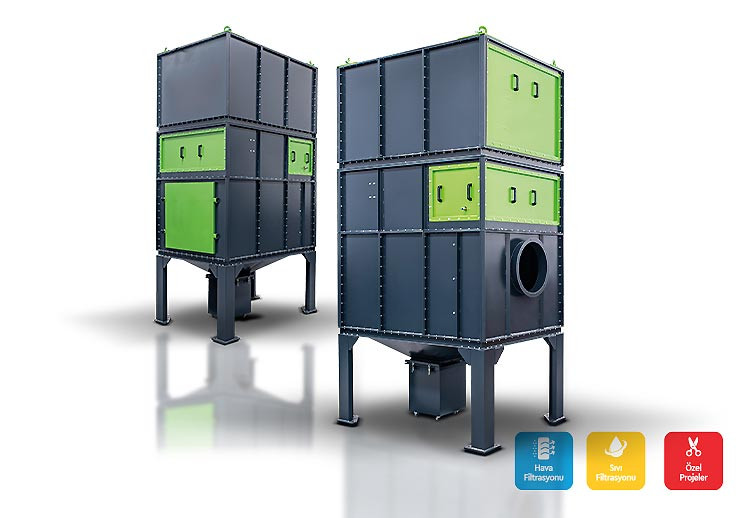

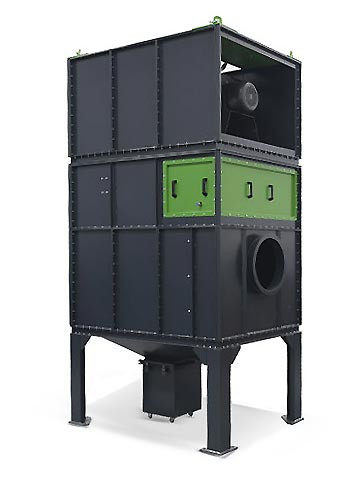

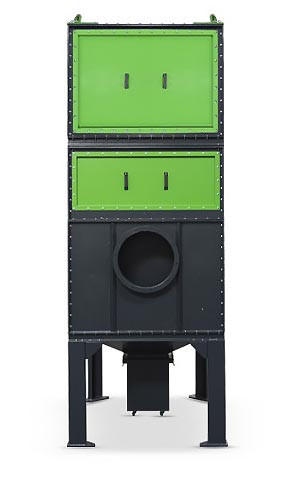

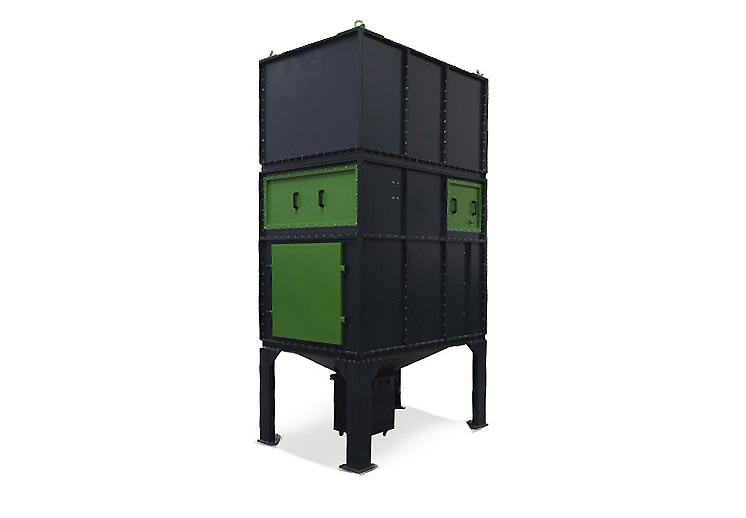

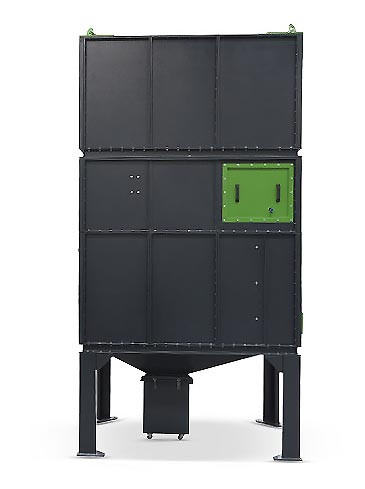

Les systèmes industriels de collecte des poussières modèle 4000, modèle 6000 et modèle 10000 ont été développés pour répondre aux contraintes spécifiques des procédés de découpe laser et plasma, où les fumées chaudes, les micro particules métalliques et les gaz résiduaires doivent être captés en continu afin de préserver la performance des machines et la santé des opérateurs. Le dimensionnement par débit d’air 4000, 6000 ou 10000 m³ permet d’adapter précisément la solution à la taille de vos tables de découpe, au nombre de postes et au volume de fumées généré, tout en garantissant une aspiration homogène sur toute la zone de captation.

Puissance moteur et capacité de filtration

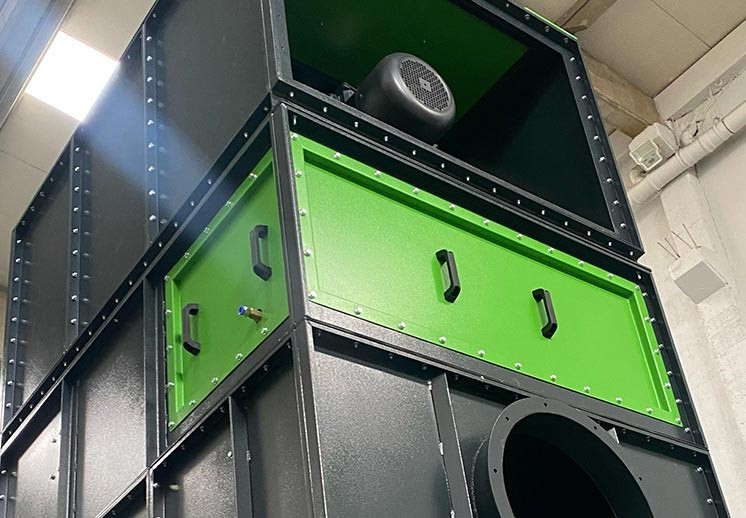

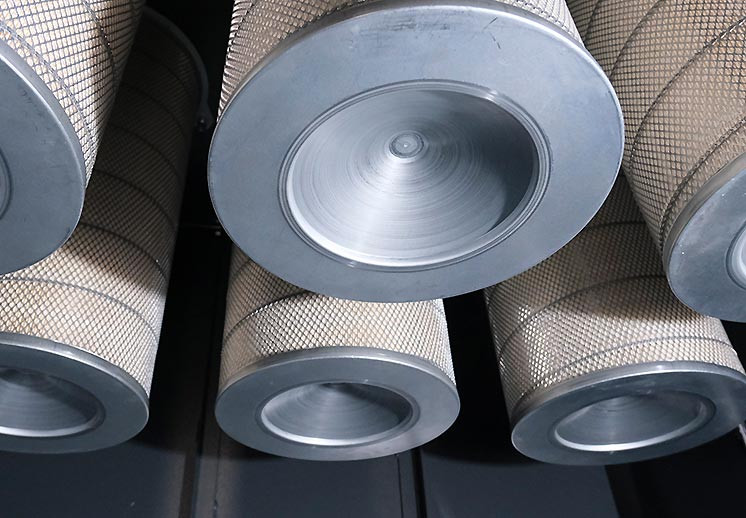

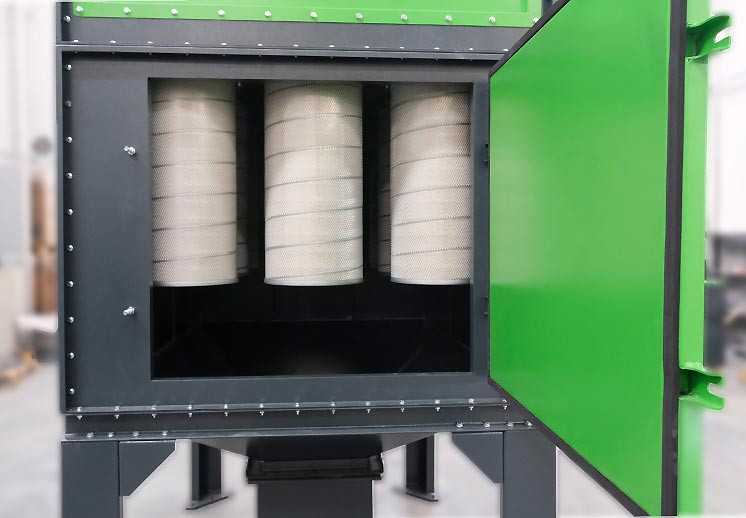

Chaque modèle AirJet est équipé d’un moteur triphasé 380V-50Hz dimensionné pour maintenir un flux d’aspiration constant, même en utilisation intensive : 5.5 kW pour le modèle 4000, 7.5 kW pour le modèle 6000 et 11 kW pour le modèle 10000. Le nombre de filtres est calibré en cohérence avec le débit et la puissance : 4 filtres sur le modèle 4000, 6 filtres sur le modèle 6000 et 9 filtres sur le modèle 10000, ce qui augmente la surface filtrante disponible et permet de maintenir des pertes de charge maîtrisées sur le long terme. Cette architecture de filtration centralisée optimise la capture des particules fines issues des arcs plasma et des faisceaux laser, réduisant l’encrassement des zones optiques, des systèmes d’aspiration locaux et des ventilateurs.

Conception mécanique et intégration dans les ateliers

Les dimensions mécaniques des modèles ont été étudiées pour faciliter l’implantation dans les ateliers de tôlerie, les cellules robotisées et les systèmes d’automatisation :
- Modèle 4000 : A 1460 mm, B 1050 mm, H 3270 mm, pour un poids de 480 kg, idéal pour les installations compactes.
- Modèle 6000 : A 1460 mm, B 1650 mm, H 3570 mm, pour un poids de 800 kg, adapté aux lignes de découpe intermédiaires.
- Modèle 10000 : A 1981 mm, B 1400 mm, H 3845 mm, pour un poids de 1544 kg, conçu pour les systèmes centralisés desservant plusieurs machines.

Cette compacité relative permet l’installation en extérieur ou en intérieur, à proximité des réseaux de gaines existants, en limitant les modifications de génie civil et les arrêts de production lors de la mise en service.

Sécurité des procédés sur aluminium et métaux sensibles

Nos systèmes peuvent être équipés, en option, de composants électriques antidéflagrants destinés à minimiser le risque d’étincelles dans les applications impliquant des poussières d’aluminium ou d’autres métaux susceptibles de présenter un comportement explosif. Cette conception renforce la maîtrise des risques dans les environnements où coexistent poussières métalliques, gaz de découpe et atmosphère confinée, et s’intègre dans une démarche globale de gestion des risques ATEX et de protection des opérateurs.

Domaines d’application et scénarios d’exploitation

Les systèmes industriels de collecte des poussières AirJet sont particulièrement indiqués pour :

• Les machines de découpe laser (fibre, CO₂) nécessitant une extraction stable des fumées pour préserver la qualité de coupe, la précision et la propreté des pièces.
• Les machines de découpe plasma générant des volumes importants de fumées chaudes et de projections métalliques, avec besoin de captation localisée et centralisée.
• Les systèmes d’automatisation regroupant plusieurs postes de découpe, où une solution de filtration centralisée permet de réduire les coûts d’investissement et de maintenance par rapport à des unités dispersées.

À qui s’adresse ce produit ?

• Responsables de production en tôlerie industrielle cherchant à stabiliser la qualité de coupe et à réduire les arrêts pour nettoyage des machines.
• Responsables maintenance souhaitant un système de dépoussiérage centralisé avec une capacité de filtration adaptée aux évolutions futures du parc machines.
• Responsables HSE / QHSE qui doivent améliorer la qualité de l’air dans les ateliers de découpe laser et plasma et réduire l’exposition des opérateurs aux fumées métalliques.
• Bureaux d’études et intégrateurs de lignes d’automatisation à la recherche de solutions de collecte des poussières compatibles avec les machines de découpe et les contraintes d’implantation.
• Acheteurs industriels en charge de sécuriser un investissement pérenne dans un système de filtration dimensionné sur des débits de 4000 à 10000 m³ avec options de sécurité adaptées aux risques des poussières métalliques.
