Retourneur de véhicule

Le retourneur de véhicule est conçu pour faciliter l’accès aux zones basses lors des opérations de maintenance ou de réparation. Il permet de basculer un véhicule en position inclinée ou verticale. Chez Techni-Contact, nous proposons des équipements adaptés aux contraintes des ateliers automobiles et industriels.

Qu’est-ce qu’un retourneur de véhicule ?

Un système de retournement véhicule est un équipement de levage spécifique qui permet de faire pivoter un véhicule jusqu’à 90°. Contrairement à un pont élévateur classique, il offre un accès direct et dégagé en dessous du véhicule. Le maintien est assuré par des bras de fixation sécurisés et une structure stable permettant un travail en toute sécurité.

Nos retourneurs de véhicules s’adressent aux :

• ateliers automobiles réalisant des opérations de maintenance ou de restauration
• industries et services techniques intervenant sur des véhicules spécifiques
• professionnels de la réparation automobile nécessitant un accès complet au châssis

Quels sont les avantages d’un retourneur de véhicule ?

Le retourneur de voiture atelier apporte des gains concrets sur les opérations techniques :

• Accès direct au dessous du véhicule sans contrainte
• Réduction des efforts liés aux positions de travail inconfortables
• Amélioration de la sécurité pendant les interventions
• Gain de temps sur les opérations de maintenance
• Précision accrue lors des inspections et réparations

Notre offre de retourneurs de véhicules

Chez Techni-Contact, notre gamme d’équipements de retournement automobile répond aux besoins des ateliers professionnels :

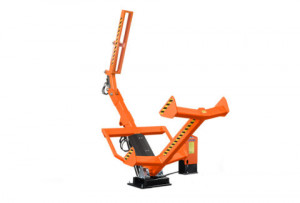

• Le retourneur de véhicule 90° – capacité 3200 kg permet de basculer un véhicule. Il offre une bonne stabilité pour accéder au châssis lors des opérations de maintenance ou de réparation.

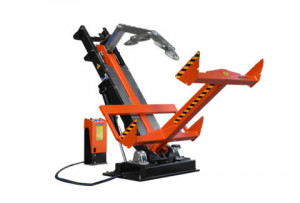

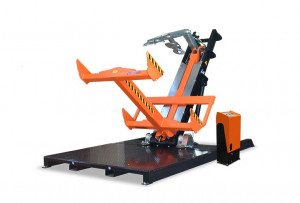

• Le retourneur élévateur de véhicules automobiles – capacité 3200 kg combine fonction de levage et basculement. Il facilite les manipulations et optimise l’espace de travail en atelier.

Toutes nos solutions pour l’équipement des ateliers automobiles

Pour compléter l’installation d’un retourneur de véhicule, nos experts Techni-Contact vous proposent également :

• Ponts élévateurs à colonne pour les opérations de levage classiques en atelier
• Ponts élévateurs à ciseaux pour un levage compact et adapté aux espaces réduits

FAQ – Questions fréquentes relatives aux retourneurs de véhicules

Comment définir la capacité de charge nécessaire pour mon retourneur de véhicules ?

Il est impératif de dissocier les travaux de restauration pure de la maintenance courante. Si vous travaillez sur des caisses nues (véhicules entièrement démontés pour la carrosserie), une capacité de 1000 à 1500 kg est souvent suffisante. En revanche, si vous retournez des véhicules complets avec leur moteur, leurs trains roulants et leur intérieur pour de la maintenance, vous devez opter pour un retourneur lourd (capacité de 2500 à 3200 kg). Sous-dimensionner l'appareil risque de faire plier les fûts de levage sous l'effort de basculement.

Quel système d'entraînement choisir pour le basculement de véhicules automobiles ?

L'effort nécessaire pour faire pivoter le véhicule dépend de la mécanique embarquée :

• Manivelle mécanique (Vis sans fin) : Économique et précis. Idéal pour les caisses nues de véhicules de collection, mais demande un effort physique important si le véhicule est lourd.
• Vérin hydraulique manuel : Une pompe à main hydraulique soulage l'opérateur et offre un mouvement très fluide pour contrôler l'inclinaison.
• Moteur hydro-pneumatique ou électrique : Le standard des gros ateliers. Une simple pression sur un bouton permet de lever et basculer un 4x4 de 3 tonnes sans aucun effort, optimisant la productivité.

Faut-il vider les fluides du véhicule avant le retournement ?

C'est une étape cruciale trop souvent oubliée, entraînant des dégâts majeurs dans l'atelier. Contrairement à un pont élévateur à colonnes qui maintient la voiture à plat, un retourneur va basculer le véhicule jusqu'à 90 degrés (voire 360 degrés pour les rôtissoires). Si vous travaillez sur un véhicule non purgé, l'huile moteur, le liquide de refroidissement, le liquide de frein, le carburant et surtout l'acide de la batterie vont inexorablement se déverser par les mises à l'air libre et les bouchons. La purge complète des fluides est une condition sine qua non avant l'inclinaison.

Retourneur de véhicules avec fixation sur moyeux ou sur longerons : quel ancrage faut-il privilégier ?

Le point de prise détermine le type de travaux que vous pourrez réaliser :

• Prise sur moyeux de roues (Modèles basculants) : Le véhicule est pris par les axes de roues. C'est très rapide à mettre en place et permet de travailler sur tout le dessous, mais vous ne pourrez pas démonter les trains roulants.
• Fixation sur longerons / Pare-chocs (Modèles Rôtissoires) : Le véhicule est boulonné à l'avant et à l'arrière sur les supports de châssis. Cela laisse les passages de roues 100 % libres pour une restauration totale (sablage, peinture).

Comment gérer le centre de gravité sur les retourneurs de véhicules rotatifs (360°) ?

Si vous optez pour une rôtissoire permettant un tonneau complet du véhicule, la gestion du centre de gravité (CDG) est une question de vie ou de mort. Le poids d'une voiture n'est pas réparti symétriquement (le bas est plus lourd que le toit). Si l'axe de rotation du retourneur n'est pas parfaitement aligné avec le CDG de la voiture, celle-ci va pivoter brutalement vers le bas dès que vous lâchez le frein. Votre retourneur doit absolument comporter des vis de réglage d'équilibrage vertical pour ajuster la hauteur de la caisse par rapport à l'axe de pivot avant de commencer la rotation.

Quelles sécurités mécaniques exiger sur un retourneur de véhicule ?

Travailler sous une charge suspendue et inclinée exige des sécurités redondantes :

• Goupilles de verrouillage : Un axe en acier massif doit pouvoir traverser la structure crantée à différents angles (ex: 30°, 60°, 90°) pour bloquer mécaniquement la rotation.
• Clapets parachutes : Sur les modèles hydrauliques, ces vannes de sécurité empêchent la chute de la charge en cas de rupture d'un flexible d'huile.
• Barre de liaison stabilisatrice : Un lourd tube d'acier qui relie les deux colonnes (avant et arrière) au sol pour empêcher qu'elles ne s'écartent sous le poids du véhicule.

Un retourneur de véhicule est-il adapté au poids des véhicules électriques (VE) ?

La démocratisation des véhicules électriques bouleverse la donne en atelier. Leurs lourdes batteries intégrées dans le plancher abaissent considérablement le centre de gravité et augmentent le poids total (souvent plus de 2,2 tonnes pour un petit SUV). Retourner un VE crée des contraintes de torsion massives sur la caisse. Vous devez impérativement opter pour la capacité maximale (3200 kg) et vous assurer auprès du constructeur automobile que les points d'ancrage choisis tolèrent un basculement latéral avec la batterie en place.

Retourneur de véhicules à base fixe ou mobile sur roulettes : quelle configuration retenir ?

La mobilité du châssis en cours de travaux est un atout majeur pour la gestion de l'espace :

• Châssis fixe (à cheviller au sol) : Offre une rigidité absolue. Réservé aux postes de travail dédiés et immobiles (ex: poste de soudure intensif).
• Châssis mobile (Roulettes polyuréthane avec freins) : Permet de charger la caisse dans l'atelier, de la retourner pour la poncer, puis de pousser l'ensemble de la structure directement dans la cabine de peinture ou de sablage.

Quelle hauteur et largeur de dégagement prévoir dans l'atelier pour l’installation d’un retourneur de véhicules ?

C'est une erreur de géométrie classique. Un véhicule posé à plat mesure généralement 1,80 mètre de large. Si vous le basculez à 90 degrés sur le côté, cette largeur devient sa nouvelle hauteur par rapport à l'axe, à laquelle il faut ajouter la hauteur des pieds de levage. Lors du pivot, le toit ou le soubassement du véhicule va décrire un grand arc de cercle. Vous devez vous assurer de disposer d'une hauteur sous plafond d'au moins 3 mètres et d'un dégagement latéral de 2,50 mètres autour de la machine pour éviter que la carrosserie ne percute un mur ou un équipement.

Quels accessoires complémentaires prévoir avec un retourneur de véhicules ?

Chaque constructeur automobile a ses propres standards, l'équipement de base ne suffira pas toujours :

• Adaptateurs multi marques : Des jeux de brides et de platines réglables pour s'adapter aux différents entraxes de moyeux de roues ou aux points d'ancrage spécifiques du châssis.
• Bacs de récupération magnétiques : Des bacs de rétention des fluides qui s'aimantent directement sur le retourneur pour intercepter les coulures résiduelles éventuelles.
• Sangles de maintien de portières : Indispensables pour maintenir les ouvrants fermés lors d'un retournement, afin d'éviter qu'ils ne s'ouvrent violemment sous l'effet de la gravité.
