Banc de redressage

Le banc de redressage carrosserie permet de redresser la structure du véhicule et d’effectuer des opérations de réparation de châssis automobile avec précision.

Chez Techni-Contact, nos solutions de marbre de redressage automobile sont conçues pour répondre aux différentes exigences des ateliers de carrosserie.

Qu’est-ce qu’un banc de redressage ?

Un banc de redressage, également appelé marbre de redressage, est une structure utilisée pour remettre en forme la carrosserie et le châssis d’un véhicule accidenté. Il permet d’immobiliser le véhicule et d’appliquer des forces de traction afin de repositionner les éléments déformés.

Nos bancs de redressage s’adressent aux :

• Ateliers de carrosserie automobile pour le redressage de véhicules accidentés
• Garages automobiles pour la réparation de structure véhicule
• Centres de réparation automobile pour les interventions lourdes de carrosserie
• Professionnels de la maintenance automobile nécessitant un équipement de redressage précis

Quels sont les avantages d’un banc de redressage ?

Le banc de redressage carrosserie automobile apporte plusieurs avantages pour la réparation des véhicules :

• Redressage précis du châssis automobile
• Stabilisation du véhicule pendant les opérations de réparation
• Réparation des déformations importantes après accident
• Amélioration de la productivité dans l’atelier carrosserie
• Adaptation aux différents types de véhicules

Notre offre de bancs de redressage

Techni-Contact vous propose une large gamme de bancs de redressage professionnels :

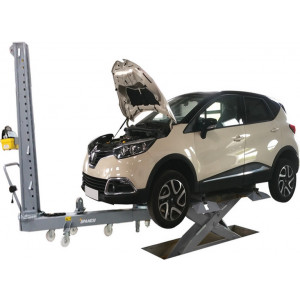

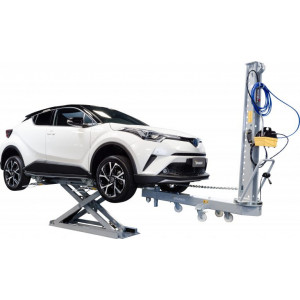

• Le banc de redressage carrosserie dispose d’une capacité de levage de 4000 kg et d’une capacité de traction de 10 tonnes. Il permet d’effectuer des opérations de redressage sur différents types de véhicules.
• Le banc de redressage mobile pour véhicule utilitaire avec une longueur de 5,8 m est adapté aux véhicules utilitaires et aux interventions nécessitant une grande surface de travail.

Tous nos équipements pour atelier carrosserie

Pour compléter l’installation d’un banc de redressage carrosserie, nos experts Techni-Contact vous proposent également une sélection de :

• Ponts élévateurs à ciseaux pour faciliter l’accès aux véhicules lors des réparations
• Ponts élévateurs à colonne pour les opérations de maintenance et de carrosserie

FAQ – Questions fréquentes relatives aux bancs de redressage

Quelle est la différence mécanique entre un pont élévateur et un banc de redressage ?

Bien qu'un banc de redressage intègre souvent un système de levage (ciseaux) pour travailler à bonne hauteur, sa fonction première n'est pas de lever, mais de résister. Un pont élévateur classique est conçu pour supporter un poids vertical statique. À l'inverse, le cadre en acier massif d'un marbre de redressage est conçu pour encaisser des forces de traction horizontales et diagonales extrêmes (jusqu'à 10 tonnes) sans jamais plier ni se vriller d'un seul millimètre. C'est cette rigidité absolue du bâti qui permet de "tirer" la tôle déformée du véhicule pour la ramener à ses côtés d'usine.

Marbre de redressage rapide (Mini-banc) ou marbre lourd traditionnel : comment choisir selon vos sinistres ?

Le choix du gabarit de votre équipement dépend directement de la typologie des accidents que vous traitez au quotidien :

• Le Marbre rapide (Mini-banc) : Compact et très rapide à mettre en place. Il est idéal pour les "petits chocs" urbains (chocs avant/arrière légers) qui nécessitent une traction rapide sans dépose de la mécanique lourde.
• Le Marbre lourd : Très massif, doté de traverses épaisses, il permet une traction à 360 degrés. Il est indispensable pour les chocs majeurs (véhicules marbrés, tonneaux) nécessitant de redresser de gros éléments structurels avec dépose moteur.

Comment fonctionne le système de mesure tridimensionnelle (3D) du banc de redressage ?

Tirer sur la tôle à l'aveugle est aujourd'hui impossible. Le système de mesure électronique 3D (qui accompagne le marbre) utilise des faisceaux laser ou des capteurs à ultrasons placés sous le véhicule. La caméra lit la position spatiale (X, Y, Z) des points clés du châssis endommagé et la compare instantanément, sur un écran d'ordinateur, à la fiche de côtes tridimensionnelle originelle fournie par le constructeur automobile. Le carrossier voit ainsi en temps réel de combien de millimètres il doit encore tirer pour remettre le châssis dans l'axe parfait.

Gabarits universels ou gabarits spécifiques (positifs) : quel banc de redressage privilégier ?

Pour vérifier que le châssis est droit, il faut le positionner sur des repères physiques. Deux écoles technologiques s'affrontent :

• Les gabarits spécifiques (MZ) : Ce sont de lourds blocs métalliques moulés spécifiquement pour un seul modèle de voiture. Ils sont infaillibles, mais nécessitent de louer et de se faire livrer le kit pour chaque voiture réparée.
• Le système universel (Poutres métriques) : Les supports sont réglables sur des glissières graduées selon la fiche constructeur. Il évite les frais de location de gabarits, mais exige plus de temps de paramétrage.

Pourquoi la puissance de l'équerre de traction (le Dozer) d’un marbre de redressage est-elle cruciale ?

L'équerre de traction, souvent équipée d'un vérin hydraulique de 10 tonnes, est le bras articulé qui vient tirer sur la carrosserie via de lourdes chaînes. Cette puissance colossale est aujourd'hui vitale car les véhicules modernes sont construits avec des aciers THLE (Très Haute Limite Élastique). Ces métaux sont conçus pour ne pas se déformer facilement lors d'un crash. Conséquence : pour "détordre" un longeron en acier THLE à froid, le marbre doit exercer une force de traction hydraulique bien supérieure à ce qui était nécessaire sur les voitures d'il y a 20 ans.

Banc de redressage encastré au sol ou banc posé en surface : quelle intégration pour votre atelier ?

L'implantation de cette grosse machinerie dans votre atelier conditionne l'ergonomie et le flux de travail de vos carrossiers :

• Le banc encastré (Flush-mount) : Nécessite des travaux de génie civil pour créer une fosse. Le marbre est au niveau du sol, permettant de rouler le véhicule endommagé (même avec roues bloquées) directement dessus sans effort.
• Le banc posé (Hors sol) : Se fixe directement sur la dalle béton existante. Il est plus économique à installer, mais nécessite l'utilisation de rampes amovibles ou d'un treuil pour hisser le véhicule, créant un obstacle permanent.

Comment les pinces d'ancrage sécurisent-elles le véhicule sur le banc de redressage ?

Avant d'appliquer une force de 10 tonnes sur un longeron, le véhicule doit faire corps avec la structure du marbre. C'est le rôle des quatre pinces d'ancrage (ou mors de bas de caisse). Ces solides mâchoires en acier cranté viennent mordre et verrouiller la feuillure inférieure du bas de caisse (les points de levage standard) de la voiture. Ce verrouillage garantit que lorsque l'équerre hydraulique tire la zone accidentée, c'est bien la tôle froissée qui s'étire et se redresse, et non la voiture entière qui glisse sur le banc.

Banc de redressage avec mesure mécanique (Pige) ou mesure électronique : quel outil pour vos devis ?

La justification de la réparation auprès de l'expert de l'assurance nécessite des outils fiables :

• La pige mécanique (Télescopique) : Une règle en aluminium extensible. Outil très économique et fiable, mais la lecture se fait à l'œil nu. Il ne permet pas d'éditer un rapport informatique prouvant le défaut initial.
• La mesure électronique (Informatisée) : Système haut de gamme. Très rapide, il édite un rapport avant/après avec un code couleur millimétré. C'est la preuve irréfutable exigée par les assurances pour valider la facture.

Quelles sont les règles de sécurité fondamentales avec un banc de redressage lors d'une traction sous tension ?

Tirer sur de la tôle avec un vérin de 10 tonnes emmagasine une énergie cinétique et élastique énorme dans la chaîne de traction. Si la tôle du véhicule se déchire brusquement ou si la griffe de tirage glisse, la chaîne peut fouetter l'air avec une violence mortelle (effet coup de fouet). La règle de sécurité absolue en atelier impose d'installer une "élingue de sécurité" (un câble de retenue lâche) accrochée entre la chaîne tendue et le bâti du marbre, et d'interdire à tout personnel de se tenir dans l'axe direct de la traction.

Véhicules légers (VL) et utilitaires (VUL) : comment dimensionner la longueur du banc de redressage ?

Le marché des véhicules évolue, et la taille de votre banc détermine la clientèle que vous pourrez accepter :

• Le banc VL (Tourisme) : Avec une longueur de plateforme d'environ 4 mètres et une capacité de levage de 3 à 4 tonnes, il est parfait pour l'immense majorité des citadines, berlines et petits SUV.
• Le banc VUL (Utilitaires et gros 4x4) : Nécessite un châssis rallongé (jusqu'à 6 mètres) et un levage de 5 tonnes. Ces véhicules possédant des châssis-échelles, le banc doit être équipé de mors d'ancrage spécifiques.
