Retourneur de bobine

Un retourneur de bobine est conçu pour prendre, soulever, retourner et positionner une bobine en limitant les risques et les manipulations incertaines. Chez Techni-Contact, nous proposons une offre complète pour couvrir les besoins terrain, du poste de travail à l’entrepôt.

Qu’est-ce qu’un retourneur de bobine ?

Un retourneur de bobine est un équipement de manutention industrielle destiné à saisir une bobine, la soulever puis la faire pivoter pour changer son orientation (horizontal/vertical ou inversement). Il permet de manipuler des charges cylindriques lourdes en sécurité, sans effort manuel et avec un positionnement précis.

Selon les configurations, le retourneur peut être manuel, électrique ou hydraulique, monté sur chariot, gerbeur ou structure dédiée. Il s’utilise aussi bien en production qu’en stockage pour préparer une mise en ligne, organiser un transfert ou sécuriser une opération de maintenance.

Nos retourneurs de bobine s’adressent aux :

• ateliers et sites de production qui doivent lever et orienter des bobines avant une opération (mise en ligne, préparation, transfert)
• entrepôts et zones de stockage qui cherchent une solution manutention bobine stable pour déplacer et positionner des charges cylindriques
• services logistiques et maintenance qui veulent réduire les gestes à risque sur la manutention bobines lourdes et standardiser la manipulation

Quels sont les avantages d’un retourneur gerbeur de bobine ?

Un retourne bobine industriel vous apporte plusieurs avantages concrets :

• Sécurisation des manœuvres : la charge reste maintenue pendant le levage et le retournement
• Gain de régularité : même geste, même résultat, utile quand les opérations se répètent
• Meilleure intégration aux flux : vous facilitez le transfert entre stockage, préparation et poste de travail
• Réduction des manipulations à risque : moins de guidage manuel et moins d’actions imprévisibles

Notre offre de retourneurs de bobine

Chez Techni-Contact, notre sélection couvre des besoins distincts, du retournement manuel jusqu’au gerbeur retourne bobine électrique pour charges plus importantes :

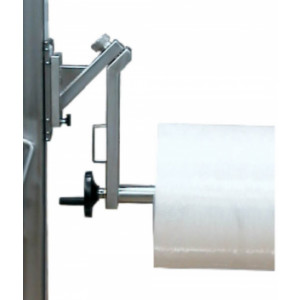

• Pour un besoin de manutention ciblé et une rotation orientée poste, le chariot retourneur bobine 300 kg propose une rotation frontale et un actionnement manuel.
• Si votre contrainte porte sur la prise et l’orientation latérale, le chariot de manutention pour bobine 500 kg est prévu pour une rotation latérale.

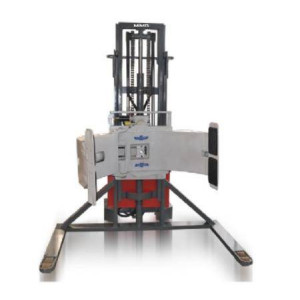

• Pour les charges lourdes et une logique d’utilisation motorisée, le gerbeur retourneur de bobine électrique affiche une capacité de charge de 2 tonnes avec une motorisation électrique et une pince de serrage.

Tous nos retourneurs de charges disponibles

Pour traiter d’autres contenants ou charges, nos experts Techni-contact vous propose également une sélection de :

• Retourneurs de fûts
• Retourneurs de palettes
• Retourneurs de véhicules

FAQ – Questions fréquentes relatives aux retourneurs de bobines

Retourneur de bobine avec prise par le mandrin ou par pincement extérieur : que choisir ?

La prise par mandrin (éperon inséré dans le trou) est idéale pour ne pas toucher l'extérieur fragile de la bobine (impression, film). La prise par pincement extérieur (mâchoires) est nécessaire si le mandrin est inexistant ou si l'âme en carton est trop fragile pour supporter le poids par l'intérieur.

Comment s'assurer que l'éperon du retourneur de bobine est compatible avec le diamètre de mon mandrin ?

Les standards sont souvent 70, 76 ou 150 mm. Les retourneurs à mandrin disposent d'un système d'expansion qui agrippe l'intérieur du tube. Il est crucial de vérifier la plage d'expansion de l'outil pour garantir que la bobine soit solidement maintenue.

Comment éviter l'effet "télescopage" (glissement des spires) avec un retourneur de bobine ?

Le télescopage ruine la bobine (forme de cône). Pour les matières glissantes comme les films plastiques, il faut privilégier une prise par pincement extérieur qui ceinture la bobine, ou utiliser un mandrin expansible à mors longs pour agripper toute la longueur du tube.

Peut-on manipuler des bobines de diamètres très différents avec un retourneur de bobines ?

Oui, surtout avec les modèles à pinces électriques réglables (ex: de Ø 400 à Ø 1200 mm). Avec un système à mandrin, vous devrez utiliser des chemises d'adaptation interchangeables pour passer d'un diamètre de mandrin à un autre.

Comment ne pas abîmer une bobine fragile lors du serrage du retourneur de bobine ?

L'écrasement est un risque majeur. Les retourneurs modernes disposent d'un réglage de couple de serrage. Les mâchoires peuvent être équipées de revêtements en caoutchouc ou de coussinets pour répartir la pression et éviter de marquer la surface.

Peut-on prendre une bobine posée verticalement sur une palette au sol ?

Oui, mais pour atteindre le centre de la palette, il faut impérativement un retourneur à longerons encadrants (pieds écartés).

Quelle est la différence entre un retourneur de bobine mobile et un basculeur à poste fixe ?

Le chariot mobile transporte la bobine et la retourne (flexibilité). Le basculeur à poste fixe (table) ne sert qu'à changer l'axe de la bobine (90°) sans déplacement. On choisit le fixe pour les gros volumes en fin de ligne de production.

Manuel, semi-électrique ou tout électrique : quel retourneur de bobine choisir ?

Le manuel (pompe à pied, manivelle) convient pour 1 à 5 bobines/jour. Le semi-électrique (levée motorisée, poussée manuelle) est un bon compromis. Le tout électrique est indispensable pour les charges > 500 kg ou les cadences élevées afin d'éviter les TMS.

Qu'est-ce que le déport de charge d’un retourneur de bobine et pourquoi est-ce important ?

Plus une bobine est longue, plus son centre de gravité s'éloigne du mât. Il est vital de vérifier l'abaque de charge : un chariot de capacité nominale 500 kg peut ne lever que 300 kg si la bobine est très longue (déport important).
