Rayonnage cantilever

Le rayonnage cantilever est conçu pour le stockage industriel des charges longues. Il permet de stocker facilement des produits volumineux tout en optimisant l’organisation de l’entrepôt.

Chez Techni-Contact, nos solutions répondent aux besoins de stockage des professionnels manipulant des charges longues, lourdes ou encombrantes.

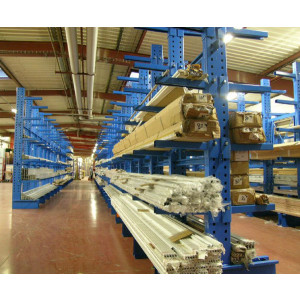

Qu’est-ce qu’un rayonnage cantilever ?

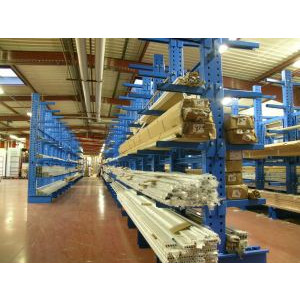

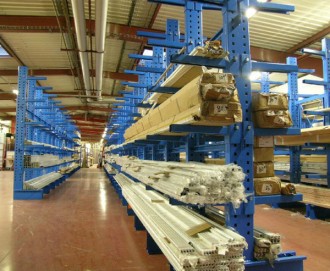

Le rayonnage cantilever est un système de stockage composé de colonnes verticales et de bras porteurs permettant de stocker des produits longs sans contrainte de profondeur. Ce type de rack cantilever facilite l’accès aux marchandises et simplifie les opérations de manutention.

Ce type de rayonnage pour charges longues est particulièrement adapté aux produits encombrants nécessitant une organisation spécifique du stockage.

Nos rayonnages cantilever s’adressent notamment aux :

• Industries manipulant des profilés ou structures métalliques

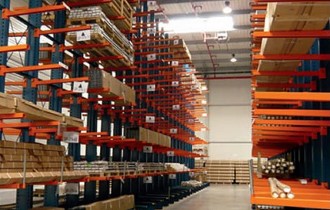

• Entrepôts logistiques pour les charges longues ou volumineuses

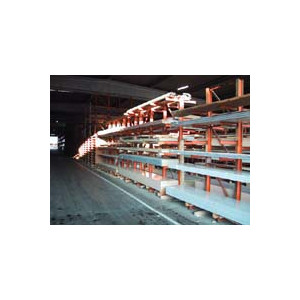

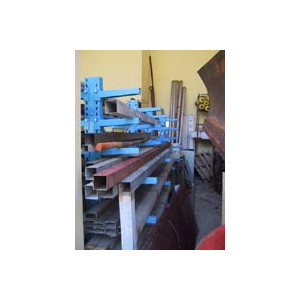

• Professionnels du bâtiment stockant tubes ou profilés

Quels sont les avantages d’un rayonnage cantilever ?

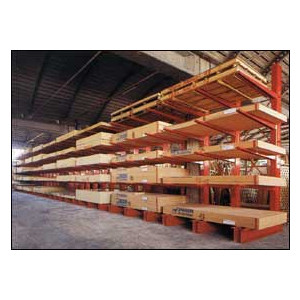

Le rack cantilever industriel apporte plusieurs bénéfices pour l’organisation du stockage des charges longues :

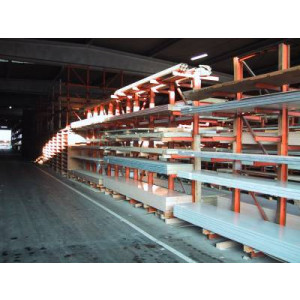

• Stockage optimisé des charges longues comme tubes, profilés ou bois
• Accès direct aux marchandises pour une manutention facilitée
• Gain de place dans l’entrepôt grâce au stockage en hauteur

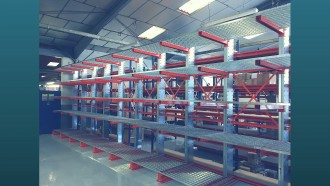

• Adaptation aux charges lourdes et encombrantes
• Organisation efficace du stockage industriel

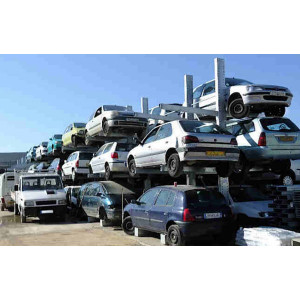

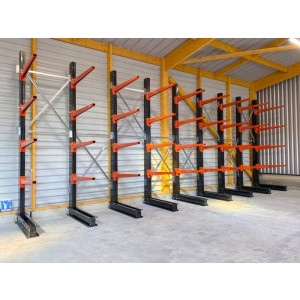

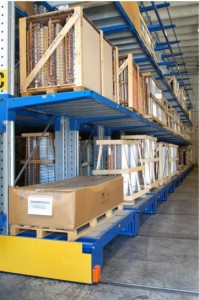

Notre offre de rayonnage cantilever

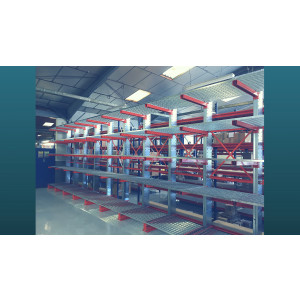

Techni-Contact vous propose plusieurs modèles de rayonnage cantilever industriel :

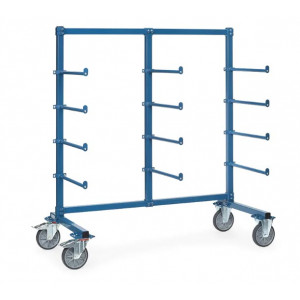

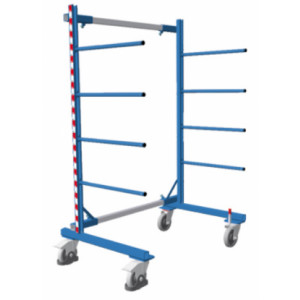

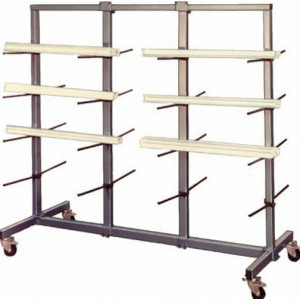

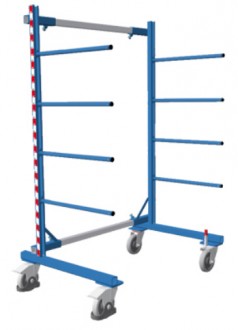

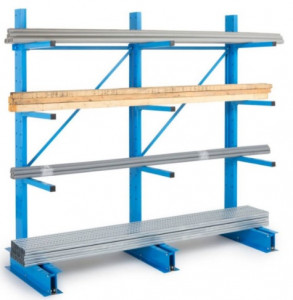

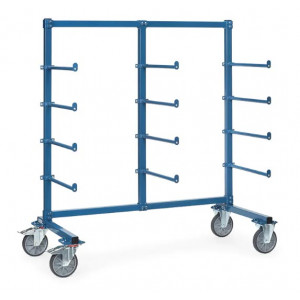

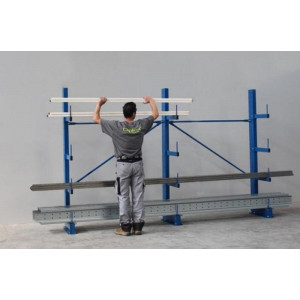

• Le rayonnage cantilever mobile supporte une charge de 400 kg et est disponible avec 2 ou 3 montants en version simple ou double face. Il permet de faciliter la manutention et l’organisation des charges longues dans l’entrepôt.

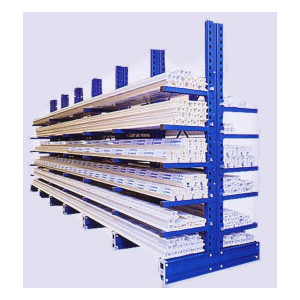

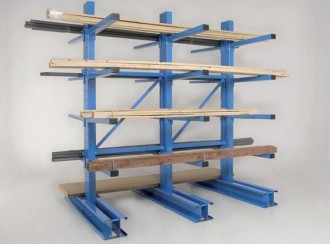

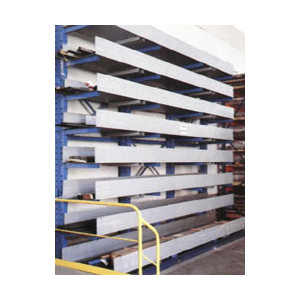

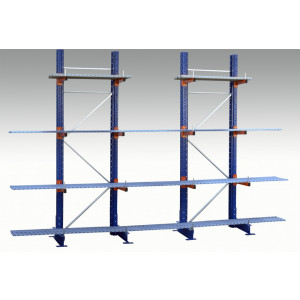

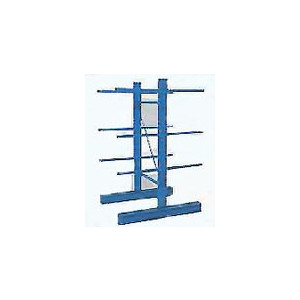

• Le rayonnage cantilever 2 faces dispose d’une capacité de 500 kg avec 24 barres de portée. Il permet d’optimiser le stockage des charges longues tout en améliorant l’accessibilité.

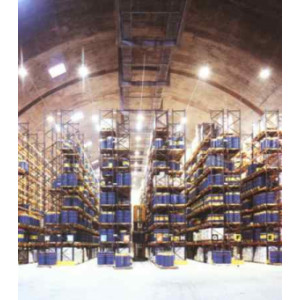

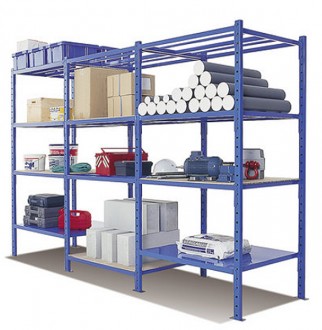

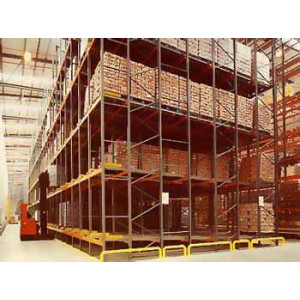

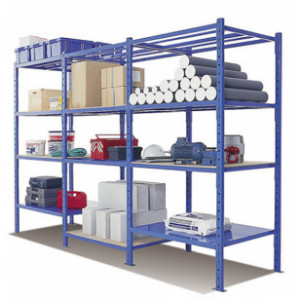

Tous nos rayonnages de stockage

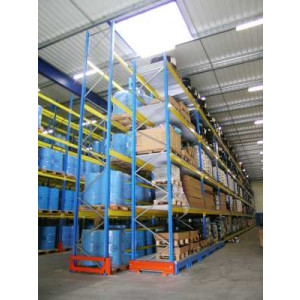

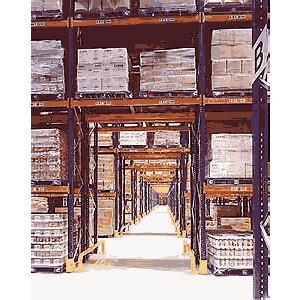

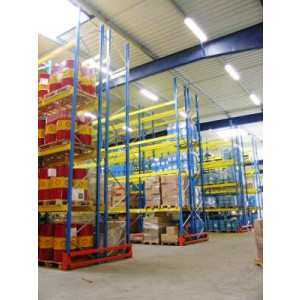

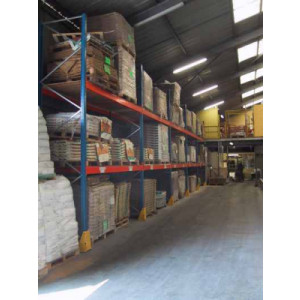

Nos experts Techni-Contact vous proposent également des racks de stockage pour organiser efficacement les charges industrielles et optimiser l’aménagement des entrepôts.

FAQ – Questions fréquentes relatives aux rayonnages cantilevers

Comment déterminer la capacité de charge exacte par bras et par colonne d’un rayonnage cantilever ?

Le dimensionnement d'un cantilever ne se fait pas au hasard. Il faut distinguer deux charges critiques : la charge maximale par bras (qui soutient directement le produit) et la charge maximale par colonne (qui encaisse le poids cumulé de tous les niveaux). Pour calculer la charge par bras, vous devez diviser le poids total de votre fardeau (ex: un paquet de tubes de 3000 kg) par le nombre de bras sur lesquels il va reposer (ex: 3 bras = 1000 kg par bras). Attention : cette capacité n'est valable que si la charge est uniformément répartie. Si le poids est concentré à la pointe du bras, la capacité portante est drastiquement réduite par l'effet de levier.

Rayonnage cantilever à bras droits ou bras inclinés : comment choisir selon vos marchandises ?

L'angle des bras porteurs doit s'adapter à la forme physique de vos produits pour éviter tout risque de chute :

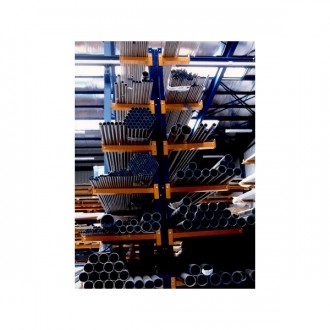

• Les bras droits (horizontaux) : Ils sont le standard de l'industrie. Parfaits pour le stockage de charges plates, rectangulaires et stables (panneaux de bois, tôles, profilés carrés, palettes hors format).
• Les bras inclinés (2° à 10°) : Le bras remonte légèrement vers son extrémité. C'est une configuration obligatoire pour le stockage de charges cylindriques (tubes en acier, rouleaux, rondins). La gravité force les produits à rouler vers la colonne centrale, empêchant leur chute dans l'allée.

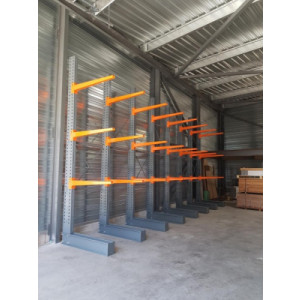

Quel est l'impact de la longueur du bras du rayonnage sur la dimension des embases au sol ?

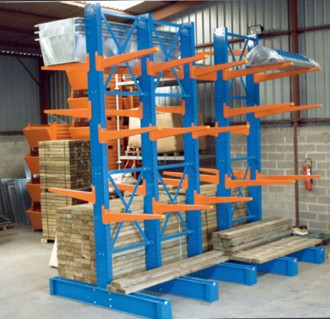

La stabilité d'un rayonnage cantilever repose sur un principe physique fondamental : pour éviter le basculement vers l'avant, la longueur de l'embase (le pied fixé au sol) doit toujours être supérieure ou égale à la longueur du bras le plus long de la colonne. Si vous souhaitez stocker des panneaux de bois de 1,5 mètre de profondeur, vos bras feront 1,5 mètre, et vos embases au sol feront au minimum 1,5 mètre également. Cela signifie que la structure empiètera significativement sur la surface au sol de votre entrepôt, un paramètre à anticiper lors du tracé de vos allées de circulation.

Chariot frontal ou chariot latéral : comment comparer l'impact sur vos allées ?

Le choix de l'engin de manutention détermine l'espacement que vous devrez laisser entre vos rayonnages :

• Le chariot élévateur frontal : Le chariot classique. Pour stocker un tube de 6 mètres de long, le cariste doit se positionner perpendiculairement au rack. L'allée de circulation devra donc mesurer au minimum 6,5 à 7 mètres de large, ce qui consomme énormément d'espace au sol.
• Le chariot latéral (ou multidirectionnel) : Les fourches sont situées sur le côté de l'engin. Le chariot avance en crabe, parallèlement au rayonnage. Il permet de manipuler des charges de 6 mètres dans une allée ultra-étroite de seulement 2,5 à 3 mètres de large, doublant ainsi votre surface de stockage.

Pourquoi la répartition uniforme de la charge (RUC) d’un rack est-elle une règle de sécurité vitale ?

En ingénierie de stockage, les capacités annoncées par les fabricants (par exemple "1000 kg par bras") sont toujours basées sur une Répartition Uniforme de la Charge (RUC). Cela signifie que le poids du fardeau de bois ou d'acier doit reposer de manière équilibrée de la base jusqu'à l'extrémité du bras. Si un cariste dépose une charge très lourde uniquement sur la pointe des bras (en porte-à-faux extrême), l'effet de levier va multiplier la force exercée sur la soudure ou la clavette reliant le bras à la colonne, risquant de provoquer une rupture mécanique catastrophique et un effondrement.

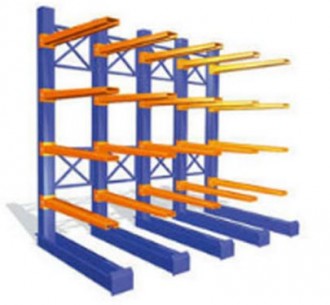

Cantilever léger ou cantilever lourd : quelles différences structurelles ?

La conception de l'acier varie selon l'intensité de votre activité industrielle :

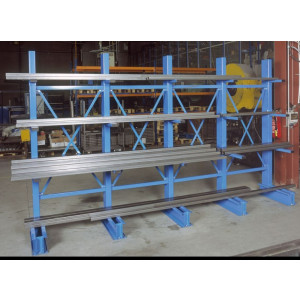

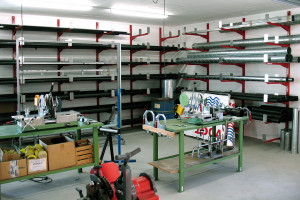

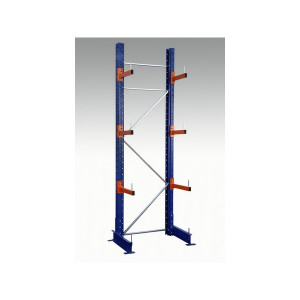

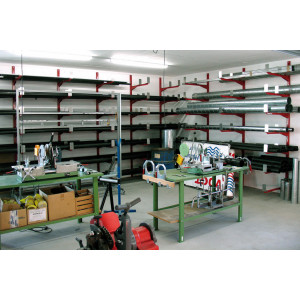

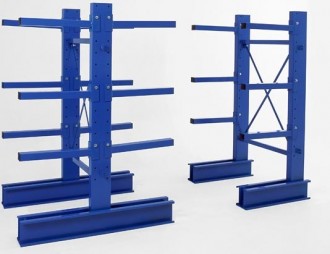

• Le cantilever léger / mi-lourd : Fabriqué en acier profilé à froid (tôle pliée). Il est économique et conçu pour le stockage manuel ou avec de petits gerbeurs. Idéal pour les menuiseries légères, les tubes PVC ou les profilés en aluminium.

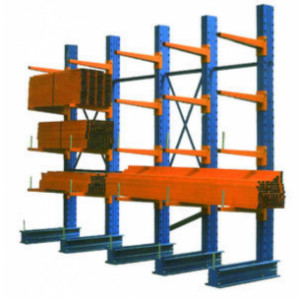

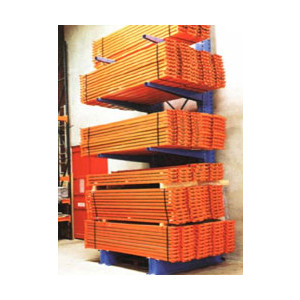

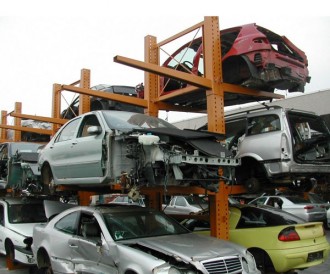

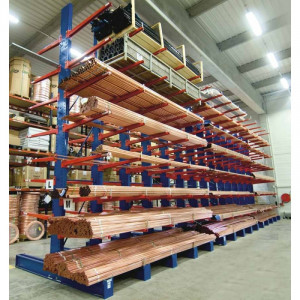

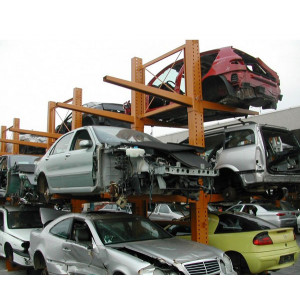

• Le cantilever lourd : Fabriqué en acier profilé à chaud (poutres massives de type IPE ou HEA). Il encaisse des charges extrêmes (plusieurs tonnes par bras) et résiste aux chocs frontaux violents des gros engins de manutention dans les parcs à fers ou les scieries.

Comment les butées amovibles sécurisent-elles les extrémités de vos rayonnages ?

Le stockage de marchandises lisses ou rondes présente toujours un risque de glissement accidentel. Pour sécuriser l'installation, les extrémités des bras (et des embases) sont souvent perforées pour accueillir des "butées amovibles". Ce sont de solides tubes en acier (généralement de 10 à 20 cm de haut) que l'on vient insérer verticalement au bout du bras. Si une charge est mal positionnée ou heurtée par un engin, elle glissera mais viendra s'écraser contre cette butée au lieu de tomber sur le cariste travaillant en contrebas.

Rayonnage cantilever en finition galvanisée ou finition époxy : comment comparer la protection de l'acier ?

Le traitement de surface de votre rayonnage doit s'adapter à son environnement d'implantation :

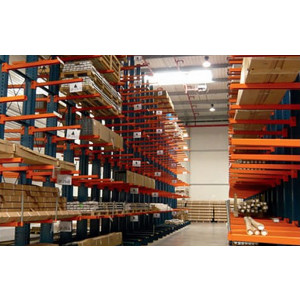

• La finition Peinture Époxy : Une peinture en poudre cuite au four. Elle offre une excellente visibilité (bras orange, colonnes bleues) pour la sécurité des caristes et résiste très bien aux rayures. Réservée à un usage en intérieur, à l'abri de l'humidité.

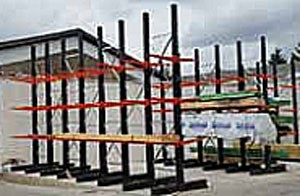

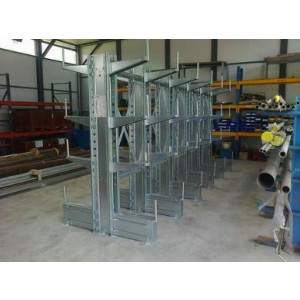

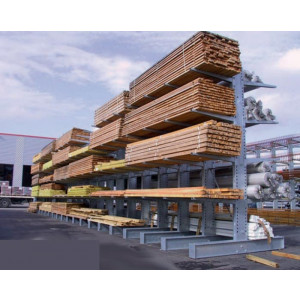

• La finition Galvanisée à chaud : L'acier est plongé dans un bain de zinc en fusion à 450°C. Cette protection extrême empêche la rouille, même si le métal est rayé jusqu'à l'acier. Strictement obligatoire pour tout stockage en extérieur (parc de matériaux, scierie).

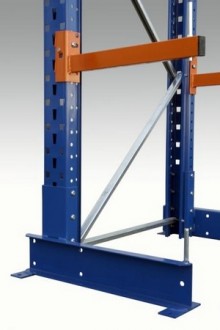

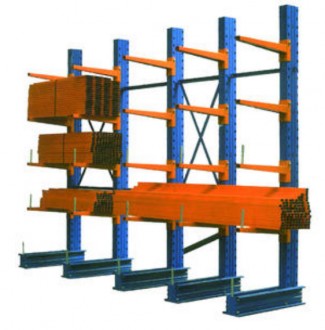

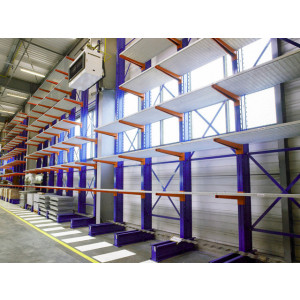

Qu'est-ce que le contreventement et pourquoi garantit-il la stabilité longitudinale du rayonnage cantilever ?

Si la colonne et l'embase assurent la stabilité du rack de l'avant vers l'arrière, la structure reste très vulnérable aux forces latérales (si un chariot élévateur frotte le rack en avançant dans l'allée). Pour empêcher les colonnes de s'incliner et de s'effondrer comme un château de cartes, les rayonnages cantilever sont équipés de "contreventements". Ce sont des tirants métalliques croisés en forme de "X" fixés au dos des colonnes. Ces croisillons figent l'équerrage de l'installation, assurant une rigidité absolue sur toute la longueur de la rangée.

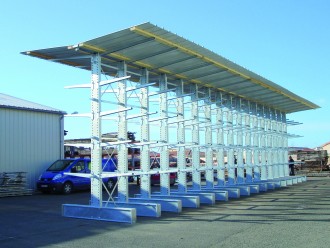

Rayonnage cantilever à toiture simple face ou toiture double face : comment comparer la protection extérieure ?

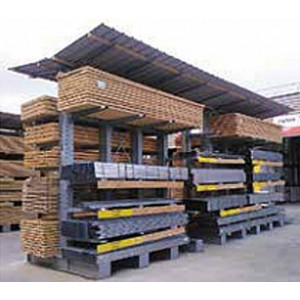

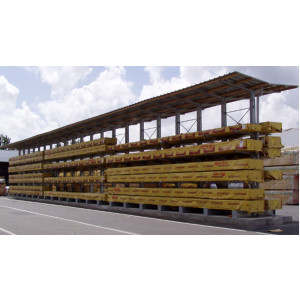

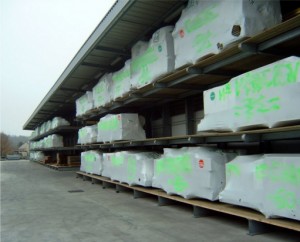

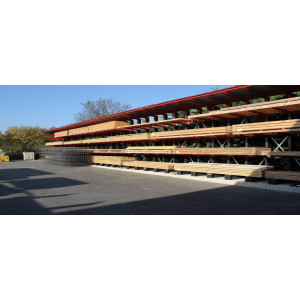

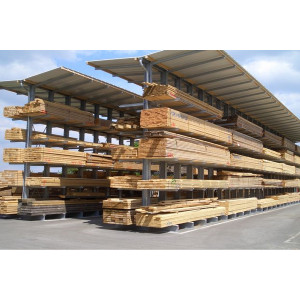

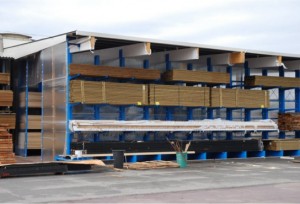

Pour le stockage en extérieur, il est courant d'ajouter un auvent sur le cantilever pour protéger les marchandises (bois, plaques de plâtre) de la pluie :

• La toiture simple face : Un pan incliné fixé sur le haut d'une colonne simple face (adossée à un mur de l'usine). L'inclinaison doit toujours diriger les eaux de pluie vers l'arrière pour ne pas inonder l'allée de chargement.

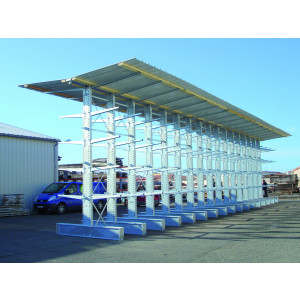

• La toiture double face (en V ou en A) : Fixée sur une colonne double face au milieu du parc. Elle protège les deux côtés de l'allée. Il faut absolument prévoir des renforts de charpente pour supporter le poids de la neige (charge climatique) et résister au soulèvement provoqué par les bourrasques de vent (effet voile).
