Étais et tours d’étaiement

Planchers et reprises de structures : préparer l’étaiement du chantier

Pour réaliser un plancher béton, l’entreprise de gros œuvre doit organiser le soutien du coffrage pendant le coulage et les phases suivantes. Le bureau des méthodes prend en compte le béton, le matériel et les charges de chantier, ainsi que les effets liés aux différentes étapes de construction. Une implantation définie uniquement à partir de la surface du plancher ne suffit pas.

En rénovation ou pour une reprise provisoire, le besoin porte aussi sur le cheminement des charges jusqu’à un support capable de les recevoir. Le conducteur de travaux doit faire identifier les zones d’appui, les contraintes d’accès et les éléments à maintenir. Un support existant ne peut pas être considéré comme suffisamment résistant sans vérification.

La manutention et l’ordre de montage doivent être préparés en même temps que le dimensionnement. Prévoyez les accès nécessaires aux équipes et les moyens de mise en place sans modifier les dispositions de stabilité prévues par l’étude.

Hauteur, capacité et appuis : choisir les étais et tours d’étaiement

Transmettez les plans, les niveaux et les hypothèses de charges avant de demander une configuration. Comparez ensuite cinq critères.

• Hauteur de travail : relevez la distance entre les appuis et les éléments portés, en tenant compte des têtes, des poutrelles et des réglages. La hauteur maximale d’un étai n’est pas sa plage d’utilisation dans tous les montages.
• Charge admissible : utilisez la valeur correspondant au modèle, à son extension et aux conditions d’appui. Une capacité maximale ne doit pas être appliquée à toutes les hauteurs.
• Portance des supports : faites vérifier les réactions sous les pieds et les dispositifs de répartition nécessaires. Une platine ne compense pas un sol ou un plancher insuffisamment résistant.
• Stabilité : définissez les cadres, contreventements et éventuels ancrages selon la notice et l’étude. Distinguez le maintien provisoire au montage de la stabilité en service.
• Montage et manutention : comparez le poids des éléments, les moyens de levage, l’accès aux réglages et les possibilités de réemploi entre zones.

Le nombre d’appuis et leur espacement résultent du calcul. Ajouter ou déplacer des étais sans vérifier la répartition des charges peut modifier le fonctionnement de l’ensemble.

Étai de coffrage, tour ou aluminium modulaire : comparer les solutions

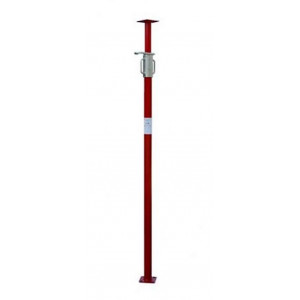

Techni-Contact propose un étai de coffrage présenté en classes A, B, B/D et C/E. Cette gamme constitue une piste pour des appuis réglables, mais la classe seule ne remplace pas le tableau de charges du modèle. Faites préciser la plage de réglage, la capacité à la hauteur retenue et les accessoires nécessaires.

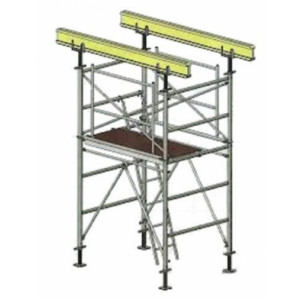

La tour d’étaiement est disponible avec des hauteurs de 1 550 à 2 916 mm. Par rapport au choix d’un étai isolé, examinez la composition de l’ensemble : emprise, cadres, réglages et charge admissible. Faites confirmer à quelle configuration correspond cette plage avant de définir les quantités.

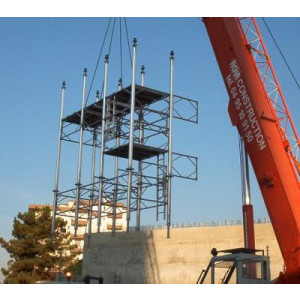

L’étaiement aluminium modulaire est adaptable à différentes configurations. Il mérite d’être étudié lorsque le chantier demande un assemblage spécifique, sous réserve d’obtenir une nomenclature et des capacités documentées. Le caractère modulaire ne démontre pas une compatibilité avec les composants d’un autre système.

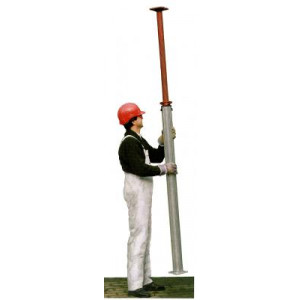

Les étais aluminium TITAN HV et Maxi HV offrent deux plages distinctes : 1,75 à 3,05 m pour le HV, avec un poids de 15,4 kg, et 2,96 à 4,25 m pour le Maxi HV, avec un poids de 21 kg. Le choix peut donc porter sur la hauteur requise autant que sur la manutention. Les cadres aluminium permettent aussi des assemblages, à dimensionner comme un système complet.

La présentation des TITAN HV mentionne plusieurs valeurs de capacité selon les rubriques. Demandez le tableau de charges à jour pour la référence et l’extension prévues, plutôt que de retenir une capacité unique pour toute la gamme.

Nivellement, bétonnage et ouvertures : compléter le poste d’étaiement

Le laser de chantier accompagne les contrôles de niveau mais ne valide pas la résistance des appuis. La benne à béton s’intègre à l’organisation du coulage, dont les charges et le déroulement doivent rester conformes aux hypothèses de l’étude.

Les trappes de fermeture de trémies répondent à des besoins de fermeture d’ouvertures, notamment en manutention et en process : leur aptitude à une réservation de chantier doit être validée. La pince à décoffrer aide aux démontages adaptés à cet outil, mais ne détermine ni le moment ni l’ordre de retrait des étais.
