Écrou de coffrage

Banches et voiles béton : préparer les liaisons du coffrage

Sur un chantier de gros œuvre, les coffreurs doivent disposer d’accessoires correspondant au matériel installé. Pour réaliser des voiles béton, le responsable de chantier prépare les tiges, les écrous et les appuis selon le plan de coffrage. Le remplacement d’une pièce manquante ne doit pas conduire à mélanger des composants dont l’association n’a pas été validée. Les systèmes fabricants définissent des éléments et des configurations d’ancrage précis.

Le bureau méthodes doit également tenir compte des conditions de bétonnage. Les efforts ne dépendent pas uniquement des dimensions du mur : la pression du béton frais et les conditions de coulage interviennent dans le dimensionnement. Une vitesse de bétonnage excessive peut surcharger le coffrage. L’approvisionnement en écrous doit donc suivre la configuration prévue, sans modifier sur place la répartition des ancrages.

Pour une intervention sur du matériel existant, relevez la référence du système et celle des tiges avant de demander un devis. Une photographie peut compléter ces informations, mais ne remplace pas l’identification technique.

Filetage, appui et charge : choisir un écrou de coffrage

Avant de commander, vérifiez les caractéristiques de la liaison complète.

• Compatibilité du filetage : faites confirmer le diamètre nominal, le profil et le pas admis. Un diamètre annoncé identique ne suffit pas à démontrer que deux composants peuvent travailler ensemble.
• Géométrie d’appui : précisez si l’écrou s’utilise avec une plaque séparée ou un autre appui prévu par le système. Vérifiez la manière dont l’effort est transmis au coffrage.
• Effort admissible : demandez une valeur documentée pour la référence et la configuration concernées. Ne confondez pas charge de rupture et charge admissible d’utilisation.
• Conditions de montage : obtenez les prescriptions d’engagement du filetage et de serrage. N’appliquez pas un couple universel à tous les écrous de coffrage.
• Identification et suivi : conservez les références des composants et les consignes de contrôle. Cette organisation facilite le remplacement sans introduire de pièce non validée.

Les documentations de coffrage distinguent les capacités des tiges, des ancrages et des autres éléments du montage. Une valeur annoncée pour la tige ne constitue donc pas, à elle seule, la capacité de l’ensemble écrou, plaque et support. Faites valider la liaison pour les efforts du projet.

Écrou métallique : comparer les configurations plutôt que les appellations

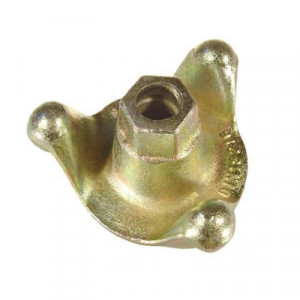

Techni-Contact propose un écrou pour tige de coffrage métallique, présenté pour des assemblages de coffrage liés aux ouvrages en béton. Avant de le retenir, faites préciser la tige compatible, l’appui nécessaire et l’effort admissible. Sa désignation ne permet pas de conclure à un diamètre, à une nuance métallique ou à une capacité de charge.

Pour comparer une proposition à votre matériel, distinguez la fonction de serrage et la fonction d’appui. Les catalogues fabricants présentent notamment des écrous papillon et des écrous hexagonaux associés à des plaques et à des tiges d’ancrage. Une différence de forme n’est pas seulement esthétique : elle doit être examinée avec les prescriptions de manipulation et la composition du montage. Ces exemples ne démontrent pas l’interchangeabilité avec l’écrou proposé.

Si vous cherchez uniquement une pièce de remplacement, privilégiez l’identification exacte plutôt qu’une ressemblance visuelle. Pour un nouvel équipement, demandez une proposition comprenant les composants nécessaires et leurs limites d’utilisation. Un écrou seul ne constitue pas un système d’ancrage complet.

Bétonnage, décoffrage et étaiement : des équipements aux rôles distincts

Une benne à béton accompagne le transport et le déversement du béton. Son utilisation doit rester cohérente avec l’organisation du coulage prévue pour le coffrage. La pince à décoffrer intervient dans les opérations de démontage adaptées à cet outil. Elle ne remplace pas l’outil de serrage prescrit pour les écrous.

L’étaiement répond aux besoins de soutien provisoire définis par l’étude du chantier. Il ne doit pas être confondu avec le serrage des faces d’un coffrage par tiges et écrous. Préparez chaque fonction avec ses composants, ses appuis et ses prescriptions de montage.
