Coffrage de dalle

Planchers béton : préparer le coffrage selon les contraintes du chantier

Sur un bâtiment à étages répétitifs, l’entreprise de gros œuvre cherche à organiser la rotation du matériel entre les zones de coulage. Le conducteur de travaux doit rapprocher les surfaces à réaliser, les moyens de manutention et le calendrier des opérations. Les systèmes modulaires de coffrage de dalle sont notamment proposés pour les grandes surfaces répétitives.

Un plancher présentant des décrochements, des poteaux ou des réservations demande davantage d’attention au calepinage, c’est-à-dire à la disposition des éléments. Identifiez les zones courantes et les parties nécessitant des compensations avant de chiffrer le matériel. Une surface globale en mètres carrés ne suffit pas à définir les quantités de panneaux, de poutrelles et d’accessoires.

Le bureau méthodes ou le bureau d’études doit également prendre en compte les appuis et les charges pendant les phases provisoires. Le béton frais ne se porte pas seul : le coffrage et l’étaiement doivent reprendre les sollicitations prévues jusqu’à ce que l’ouvrage dispose de la résistance nécessaire.

Épaisseur, portées et appuis : dimensionner le coffrage horizontal

Avant de comparer les équipements, transmettez les plans et les données de chantier nécessaires à l’étude.

• Géométrie du plancher : précisez les dimensions, les rives, les poteaux, les trémies et les autres réservations. Ces informations déterminent la disposition des éléments et les compléments à prévoir.
• Épaisseur et charges : indiquez l’épaisseur de dalle ainsi que les charges de chantier à prendre en compte. Une épaisseur admissible annoncée pour une configuration ne s’applique pas à toutes les implantations.
• Portées et entraxes : faites vérifier l’espacement des appuis, des poutrelles et des éléments de peau coffrante à partir des abaques du système.
• Hauteur et supports : renseignez la hauteur sous dalle et la nature des surfaces recevant les étais. La résistance et la stabilité doivent être examinées pour l’ensemble du montage.
• Organisation des cycles : précisez les zones de coulage, les moyens de manutention et les besoins de réemploi. Le matériel disponible pour une rotation dépend aussi des éléments devant rester en place.

Le nombre et la position des étais résultent de l’étude, pas d’une règle unique par mètre carré. Leur stabilisation doit suivre les prescriptions de montage ; un étai isolé n’est pas autostable.

Poutrelles aluminium ou panneaux Combi HV : deux organisations du coffrage

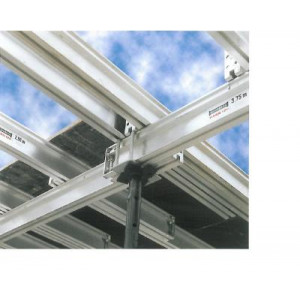

Techni-Contact propose des poutrelles aluminium ALU TITAN 120 avec fourrure bois clouable, en longueurs de 2,50 et 3,75 m. Leur masse linéique annoncée est de 2,95 kg/m. La fourrure clouable constitue un point utile pour les fixations prévues par le système, tandis que les deux longueurs permettent de préparer la répartition du matériel sur le plan de coffrage.

Cette approche demande de définir séparément la peau coffrante, ses appuis et les accessoires. La longueur d’une poutrelle ne correspond pas automatiquement à sa portée admissible : faites valider sa position et ses appuis selon les charges du projet.

Le panneau Combi HV en aluminium relève d’une autre organisation. Dans le système TITAN HV, les panneaux Combi se placent entre les poutrelles primaires et remplacent les poutrelles secondaires ainsi que les plaques de contreplaqué séparées. Cette configuration intéresse les chantiers recherchant une mise en place par panneaux plutôt qu’un assemblage de plusieurs composants distincts.

Contrairement aux poutrelles ALU TITAN 120, le panneau Combi HV doit être envisagé avec les éléments propres au système HV. Ne présumez pas leur interchangeabilité. Faites confirmer les formats, les têtes, les poutrelles et les accessoires nécessaires. Les têtes décintrables du système HV permettent une dépose de certains éléments sans délester les étais. Toutefois, cette possibilité reste soumise aux prescriptions du chantier et à la résistance du béton.

Étaiement, bétonnage et contrôle des niveaux : compléter le coffrage

L’étaiement complète le coffrage avec des appuis dimensionnés et stabilisés. Une benne à béton permet d’organiser l’acheminement et le déversement du béton selon les moyens de levage du chantier. Le laser de chantier accompagne les contrôles de niveau mais il ne remplace pas la vérification mécanique du montage.

Pour une ouverture nécessitant une fermeture dédiée, examinez les trappes de fermeture de trémies. Cette famille comprend notamment des équipements destinés aux ouvertures de manutention et de process. Leur présence au catalogue ne démontre pas leur aptitude à protéger une réservation de plancher pendant le coffrage : faites valider l’usage, les appuis et les charges avant de les intégrer au chantier.
