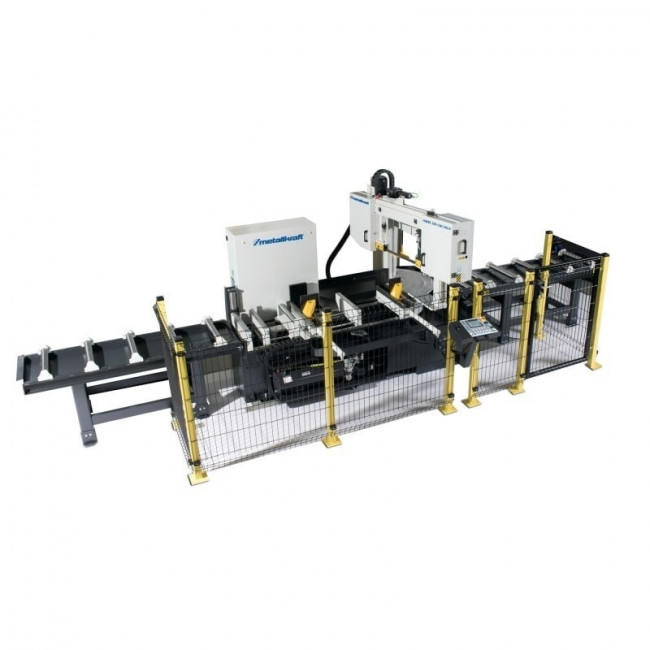

La scie à métaux à ruban horizontale automatique est un outil de découpe métallique efficace et polyvalent, conçu pour répondre aux besoins des industries modernes.
Adaptée à une large gamme de matériaux métalliques, elle est un atout essentiel pour les métallurgistes, les fabricants et les ateliers de mécanique.
Grâce à son système ARP innovant, cette machine permet des coupes angulaires précises allant de +60° à -45°.
-
Caractéristiques générales :
- Utilisation industrielle.
- Structure extrêmement stable et robuste.
- Entraînement de lame à entretien réduit, engrenage à bain d’huile.

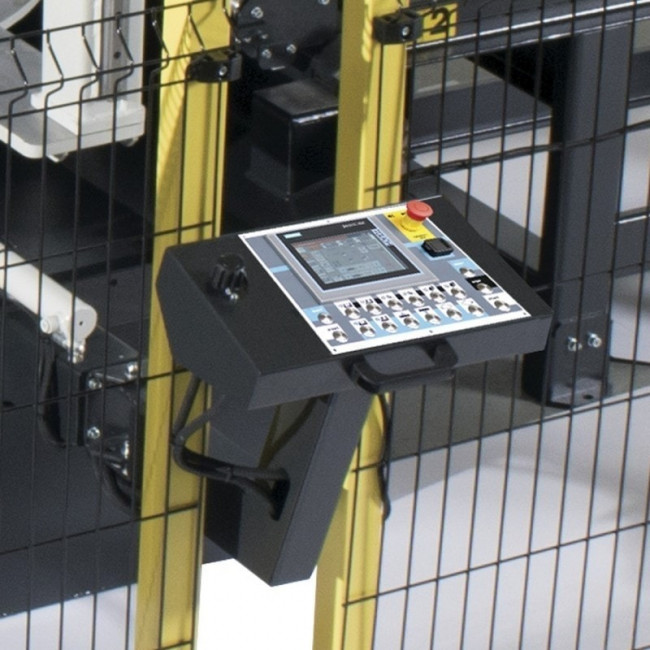

- Avec commande SIEMENS Simatic et système électrique SIEMENS.
- Amenée du matériau et avance de la scie par commande à vis à billes.
- Moteur triphasé robuste.
- Convertisseur de fréquence pour un réglage variable en continu de la vitesse de lame de 20 à 100 m/min.
- Moteur équipé d’une protection contre les surcharges.
- Guidage de lame par plaques en carbure de tungstène réglables.
- Un système à commande entièrement hydraulique commande les séquences d’application de la force de serrage de la machine.

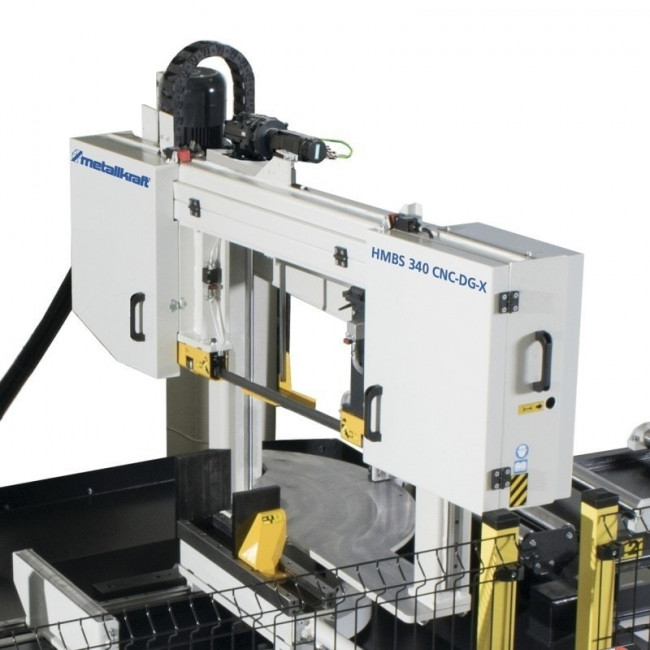

- Avec bras de scie pivotant jusqu’à +60°.
- Périmètre de sécurité complet de série.
- Mode ARP : Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe.
- Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale).
Accessoires de série :
- Lame
- Pompe à liquide de refroidissement
- Régulateur de pression sur l'étau
- Réglage à variation continue de la vitesse de la lame
- Brosse à copeaux entraînée
- Convoyeur de copeaux en acier inoxydable avec bac à copeaux
- Systèmes de commande 64 bits
- Éclairage du plan de travail
- Outils de service
- Amenée de matériau automatique de 1000 mm
- Périmètre de sécurité
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
4.5 kW
-
Alimentation
-
400 V
-
Fréquence
-
50 Hz
-
Degré de protection
-
IP 55
-
Puissance totale connectée
-
8.5 kW
-
Consommation de courant totale
-
12.3 A
-
Mode de fonctionnement nominal du moteur
-
S1
-
Puissance système hydraulique
-
0.6 kW
Données de la machine
-
Vitesse de coupe
-
20 – 100 m/min.
-
Vitesse
-
Variable en continu
-
Longueur de la lame
-
4780 mm
-
Largeur de la lame
-
34 mm
-
Angle de coupe
-
4 °
-
Épaisseur de la lame
-
1.1 mm
-
Descente
-
Par vis à billes
Caractéristiques d'usinage
-
Longueur d'avance max. pour 1 x unité d'avance
-
1000 mm
-
Hauteur de la table de travail
-
800 mm
-
Longueur d'avance maximale
-
9999 mm
-
Avance minimale du matériau
-
1 mm
-
Longueur de coupe minimale
-
1 mm
-
Diamètre du matériau min.
-
30 mm
-
Longueur résiduelle de la pièce automatique
-
310 mm
-
Vitesse d'avance du matériau
-
3.82 m/min.
-
Longueur résiduelle min. de pièce
-
100 mm
-
Longueur résiduelle min. de pièce 30°
-
310 mm
-
Longueur résiduelle min. de pièce 45°
-
750 mm
Dimensions et poids
-
Longueur max.
-
3050 mm
-
Longueur
-
3030 mm
-
Largeur
-
3050 mm
-
Hauteur de l'encombrement
-
2100 mm
-
Poids net
-
2150 kg
