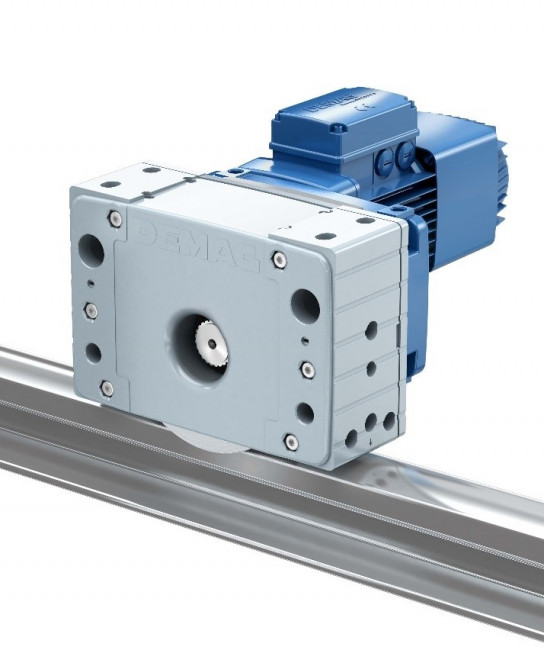

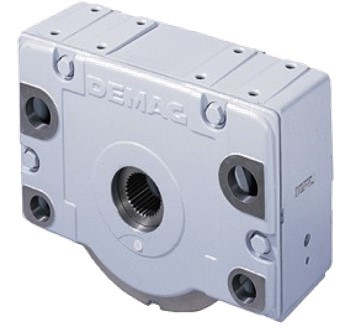

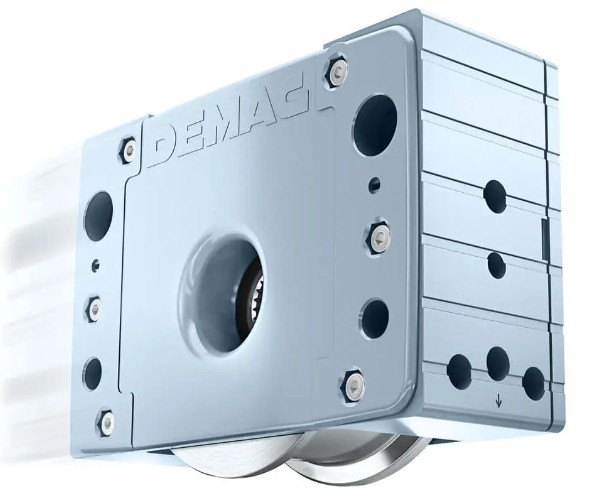

Système de blocs-galets DRS et DRS-M

Autres atouts :

• Rendement très élevé et capacité de charge maximale
• Nombreux contours de galet standard auxquels s'ajoutent des exécutions réalisées sur mesure
• 4 variantes pour un raccordement aux constructions des clients
• Boîtier de qualité supérieure offrant une protection optimale pour les galets et les roulements
• Stabilité dimensionnelle élevée
• Montage direct d'accessoires disponibles en option
• Système laser pour l’alignement facile et rapide des blocs-galets de plusieurs chariots

Les blocs-galets de la série DRS-M disposent par ailleurs d'autres caractéristiques :

Fixation d'alignement

La fermeture de montage innovante permet le remplacement rapide d'un bloc-galet sans qu'il soit nécessaire de procéder à un réajustement, ce qui permet de gagner du temps. Cette fixation d'alignement est fixée à la charpente métallique et assure le positionnement précis du bloc-galet même après un remplacement.

Dispositif de mesure d'usure mécanique

Les galets doivent faire l'objet d'un contrôle régulier. Outre un indicateur d'épaisseur de joue, le DRS-M offre la possibilité de contrôler facilement la surface de roulement des galets. Ce marquage mécanique pour le contrôle de l'épaisseur de joue restante, également permet de connaître l'usure actuelle du galet - à l'arrêt et indépendamment de la position de ce dernier. Le résultat est représenté de manière bien lisible sur une échelle de couleurs.

Configuration sur mesure

• 8 tailles avec des capacités de charge par galet de 2,75 t à 40 t
• Galets de différentes exécutions et formes - en fonte nodulaire (GGG 70), en polyamide ou avec bandages en hydropur

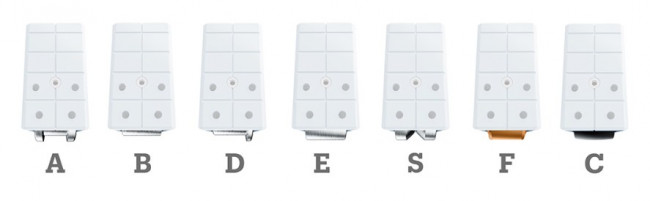

A:  Guidage par joue des deux côtés pour systèmes de rails

B:  Galets sans joue, en option avec galets de guidage latéraux, également de forme bombée ou avec un contour selon les spécifications du client

D:  Galets avec joue d'un seul côté pour chariots se déplaçant au sol

E:  Galets sans joue de plus grand diamètre offrant un dégagement du sol plus important.

S:  Galets de forme prismatique, trapézoïdale ou concave pour fonctions de guidage

F:  Galets à bandages en hydropur sans joues garantissant une accélération élevée et une marche silencieuse

C: Galets en polyamide sans joues de forme bombée pour une marche silencieuse ménageant la voie de roulement

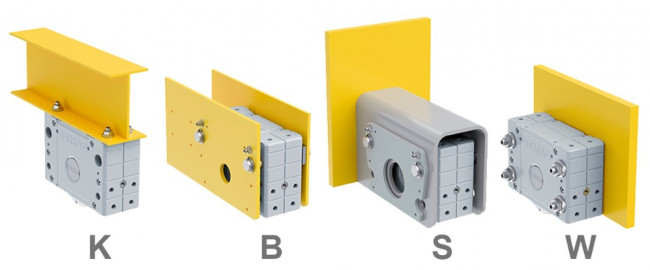

Nombreuses possibilités de fixation

Surfaces de reprise usinées, avec de nombreuses possibilités de fixation : fixation par le dessus, fixation frontale avec éléments à boulonner et à souder ou fixation latérale et par boulons.

Facilité de montage

• Boîtiers prêts à être raccordés pour un montage direct sur tous types de constructions.
• Montage facile sur les structures porteuses grâce à la faible tolérance de forme et de position des boîtiers et à la grande précision dimensionnelle à tous les niveaux.
• Système laser pour l’alignement facile et précis des blocs-galets (DRS).
• Fixation d'alignement (DRS-M).
• En cas de fixation par le dessus, le changement de galet s'effectue facilement sans qu'un réalignement soit nécessaire, grâce à un boîtier asymétrique.
• Les blocs-galets peuvent être déplacés latéralement et alignés même après le montage grâce à leur intégration dans des profilés creux et des traverses (en cas de fixation par le dessus, fixation frontale et fixation par boulons).

Entretien réduit

• Protection fiable des galets contre les influences mécaniques grâce à un boîtier en fonte fermé sur cinq côtés.
• Galets pourvus de roulements rainurés à billes largement dimensionnés et lubrifiés à vie. À partir de la taille DRS 250, ils sont munis de roulements à rouleaux coniques.
• Galets en fonte nodulaire (GGG 70) avec autolubrification garantissant un faible frottement et une résistance élevée à l'usure.
• Marquage intégré pour le contrôle de l'épaisseur de joue restante sur les galets avec joues, ce qui permet un diagnostic à distance.
• Marquage pour le contrôle de l'épaisseur de joue restante du galet via une échelle de couleurs (DRS-M) disponible en option.
