Règle de verre pour mesures linéaires - Résolution : 1 et 5 microns - Longueur : 3 m

Notre règle de verre pour mesures linéaires vous apporte une solution fiable pour vos opérations de contrôle, d’usinage et de vérification dans l’atelier.

Conçue pour offrir une précision stable, elle répond aux besoins des professionnels qui recherchent une règle linéaire en verre robuste, durable et simple à installer.

Grâce à ses résolutions de 1 µm ou 5 µm, elle facilite vos opérations de contrôle dimensionnel et garantit une haute répétabilité lors de la mesure longue distance, jusqu’à 3 mètres.

Elle s’utilise aussi bien en remplacement sur machine-outil qu’en installation complète avec notre visualisateur numérique.

Adaptable à de nombreuses marques, cette règle de mesure en verre graduée vous permet de moderniser ou fiabiliser vos équipements existants, tout en bénéficiant d’un rapport qualité-prix attractif.

Ses points forts :

• Résolutions haute précision 1 µm ou 5 µm
• Longueur jusqu’à 3 mètres pour la mesure longue distance
• Compatible avec de nombreuses marques industrielles
• Protection IP53 et grande résistance aux lubrifiants
• Connectique TTL ou RS422 pour une intégration facile

Une règle de précision en verre conçue pour vos mesures linéaires

Cette règle de précision en verre a été développée pour offrir une solution fiable aux besoins de mesure en atelier.

Elle garantit une lecture stable et un comportement constant dans le temps, ce qui en fait une solution adaptée aux opérations de contrôle dimensionnel.

Avec une résolution au choix de 1 micron ou 5 microns, cette règle linéaire de contrôle dimensionnel répond aux exigences des environnements de production nécessitant une précision élevée, que ce soit sur fraiseuse, aléseuse, tour ou machine spéciale.


Une grande capacité pour la mesure longue distance

Grâce à une longueur maximale de 3 mètres, la règle permet la mesure longue distance tout en conservant une excellente stabilité mécanique.

Vous pouvez ainsi contrôler ou positionner des axes longs avec une précision constante, sans perte d’information.


Une compatibilité large avec les principales marques

La règle est compatible et adaptable avec de nombreux systèmes industriels : TRAK, ANILAM, FAGOR, ACURITE, AXOM, LOGAN, Heidenheim et bien d’autres.

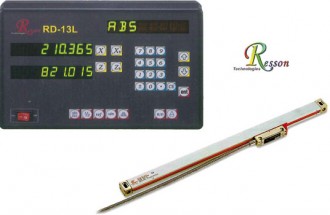

Elle peut être utilisée en remplacement d’un matériel usagé ou intégrée dans une nouvelle installation avec notre visualisateur numérique.

Cette polyvalence en fait une règle graduée pour machine-outil particulièrement simple à intégrer dans un parc existant.


Une conception solide pour résister aux environnements exigeants

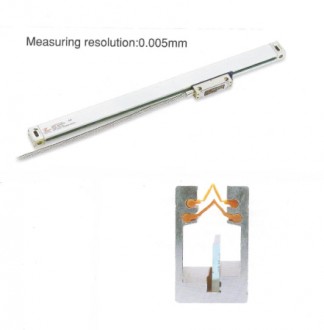

Dotée d’une protection DIN 40050 IP53, elle résiste à la poussière et aux projections d’huile. Ses lèvres d’étanchéité, simples ou doubles selon le modèle, sont conçues pour résister efficacement aux huiles et lubrifiants présents en atelier.

La tête de lecture montée sur 5 roulements assure un déplacement fluide et une mesure stable, même lors de déplacements rapides pouvant atteindre 50 mètres/minute.


Connectique et alimentation adaptées à l’industrie

La règle fonctionne avec une alimentation standard de 5V DC ±5%, et propose deux types de signaux : TTL ou RS422. Cela facilite l’intégration dans différents systèmes numériques ou automates.

Chaque règle est fournie avec un câble de 3 ou 5 mètres, des capots de protection ainsi que des connecteurs d’adaptation pour un montage immédiat.


Conditions d'utilisation et références de mesure

La règle fonctionne dans une plage de température de 0 à 50°C et comporte 3 marques de référence permettant des positions de retour fiables lors de l’usinage ou du positionnement.

Une notice d'utilisation en français est fournie pour vous accompagner dans la mise en service.


Options et services disponibles

Vous pouvez ajouter des rallonges de câbles en versions 1 m, 2 m ou 5 m.

Nous proposons également une assistance technique complète ainsi qu’une garantie de 1 an.

Nos règles bénéficient enfin d’un prix très compétitif, ce qui en fait une solution avantageuse pour vos rénovations ou installations neuves.
