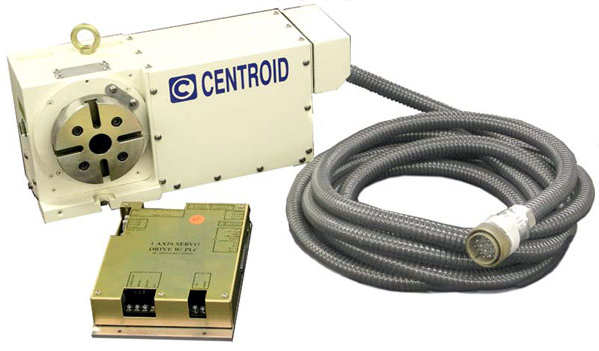

Diviseur numérique diamètre 120

Le diviseur numérique diamètre 120 est conçu pour les opérations légères à moyennes de fixation des composants électriques de positionnement lors de l’assemblage.

Utilisé principalement dans les applications de usinage de précision CNC, il offre une grande flexibilité et une précision exceptionnelle pour les tâches de positionnement.

Idéal pour les machines de type CNC, ce diviseur numérique est compatible avec toutes les marques grâce à son système de commande, garantissant une intégration facile dans vos processus de production.


Ses principaux bénéfices utilisateurs

• Précision d'usinage : Grâce à sa résolution de 0,001 degré, ce diviseur permet une indexation angulaire précise, essentielle pour les applications d’usinage de précision.

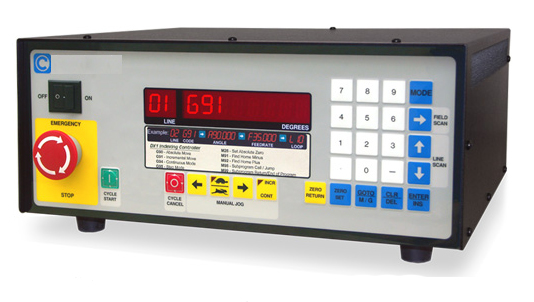

• Flexibilité d’utilisation : La commande par boîtier autonome ou directement par commande CNC offre une grande liberté d’intégration, peu importe la marque de votre machine.
• Haute durabilité : Équipé d’une broche montée sur roulements coniques classe A et d’un frein pneumatique, il assure une longue durée de vie et une fiabilité accrue.
• Capacité de charge : Supporte jusqu’à 80 kg en position horizontale et 40 kg en position verticale, ce qui permet d’usiner des pièces plus lourdes sans compromettre la précision.

Ses principaux usages

• Idéal pour l’usinage de précision CNC, particulièrement pour les opérations de fixation et de positionnement.
• Utilisé dans des machines CNC 4 axes pour des applications de division angulaire et de positionnement exact des pièces mécaniques.

Ses points forts

• Servo moteur avec encodeur pour un contrôle précis de la vitesse et de la position.
• Vis sans fin en acier trempé garantissant un mouvement fluide et fiable.
• Frein automatique puissant, permettant un blocage et un déblocage rapide, essentiel pour les travaux de fixation.
• Câbles protégés par gaine spéciale et connecteurs AM PHENOL résistants à l’eau, assurant une protection contre les environnements de travail difficiles.
• Répétabilité exceptionnelle de +/-3 secondes, garantissant des résultats cohérents à chaque utilisation.

Motorisation et performance

Le diviseur CNC 120 mm est équipé d’un moteur servo (DC ou AC) offrant une puissance et un contrôle exceptionnels.

Le moteur DC fournit un couple continu de 1 N/M, tandis que la version AC propose une puissance de 0,5 KW, idéale pour des rotations rapides et un contrôle de position extrêmement précis.

Cette motorisation permet d’atteindre une vitesse de rotation maximale de 33 t/mn (AC) et 22 t/mn (DC), offrant ainsi une souplesse optimale pour une large gamme d’applications industrielles.


Composants de qualité supérieure

La broche montée sur roulements coniques classe A assure une précision de rotation élevée, et la vis sans fin en acier trempé garantit un mouvement fluide et fiable.

La roue en bronze manganèse H.R. permet une longue durée de vie du système sans perte de performance, même dans des conditions de travail intensives.


Système de freinage avancé

Le frein pneumatique intégré permet de bloquer et de déverrouiller automatiquement la broche, facilitant ainsi le positionnement et garantissant une répétabilité de +/-3 secondes.

Cela permet d'effectuer des tâches d’usinage de précision CNC avec une fiabilité constante, et assure une sécurité accrue pendant le processus de travail.


Robustesse et fiabilité

Ce diviseur digital usinage est conçu pour résister à des environnements industriels rigoureux. Son système d’étanchéité par joints en élastomère haute performance protège les composants mécaniques et électriques des fluides et liquides de coupe.

De plus, les câbles de raccordement sont protégés par une gaine spéciale et les connecteurs AM PHENOL sont conçus pour être résistants aux conditions de travail difficiles.

Capacité de charge et dimensions

Ce modèle de table rotative numérique peut supporter des charges allant jusqu’à 80 kg en position horizontale et 40 kg en position verticale, ce qui permet de travailler avec une large gamme de pièces de différentes tailles et poids.

Ses dimensions compactes de 150 x 400 x H195 mm permettent de l'intégrer facilement dans des configurations de machines existantes.
