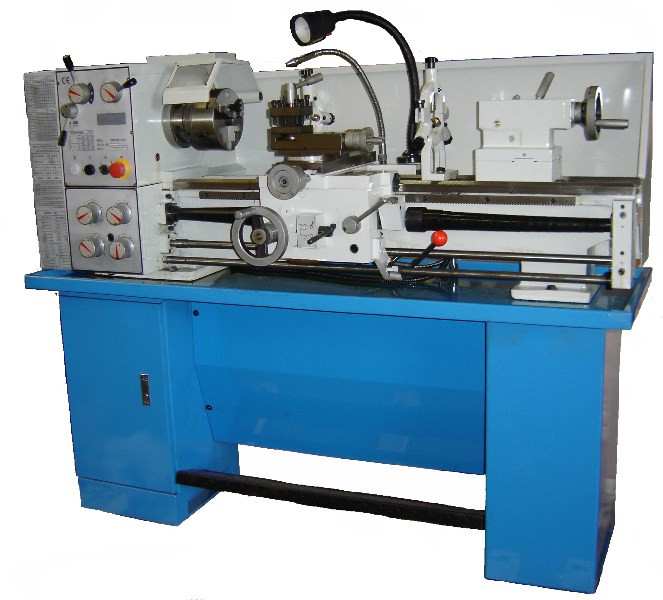

Ces tours de mécanicien à boite mécanique permettent d'usiner des pièces en métal.
Elles sont destinées aux petits et moyens ateliers de mécanique.
Elles se distinguent par leurs rigidités, précisions et stabilités.
-
Caractéristiques générales :
- Pédale de frein
- Banc rompu
- Protection de vis mère
- Appareil à retomber dans le pas
- boite de vitessses de broche avances et filetages par engrenages acier
- graissage par bain d'huile
- mandrin 3 mors concentriques 160mm
- mandrin 4 mors indépendants 200 mm
- Plateau de broche 250 mm
- avances automatiques longitudinales et transversales X et Y
- dispositif d'arrosage
- Lampe de travail
- chariot supérieur orientable
- lunette fixe et à suivre
- tourelle 4 positions indexées,
- socle avec armoire erangement
- bac à copeaux
- manuel en FRANCAIS
- clés de service
-
Caractéristiques techniques :
Modèle 1 :
- Diametre usinable au dessus du banc : 300 mm
- Diametre dans le banc rompu : 430 mm
- Distance entre-pointes : 900 mm
- Diametre du mandrin : 160 mm
- Alésage de broche : 38 mm
- Cône de broche : CM5
- Cône de la contrepointe : CM3
- Vitesses de broche : 60/1500 tpm
- Avances automatiques LONGITUDINALES : 0,05 à 1,25 mm/t
- Avances automatiques TRANSVERSALES : 0,01 à 1,34 mm/t
- Section conseillée des outils : 16 mm
- Filetages au Pas METRIQUES : 0,4 mm à 7 mm
- Filetages en POUCES : 4 à 56 Filets au Pouce
- Moteur : 230 Volts MONO, 1100 Watts, 1,5 Cv, 50Hz
- Poids approximatif : 470 Kg
Modèle 2 :
- Diametre usinable au dessus du banc : 300 mm
- Diametre dans le banc rompu : 430 mm
- Distance entre-pointes : 750 mm
- Diametre du mandrin : 160 mm
- Alésage de broche : 38 mm
- Cône de broche : CM5
- Cône de la contrepointe : CM3
- Vitesses de broche : 60/1500 tpm
- Avances automatiques LONGITUDINALES : 0,05 à 1,25 mm/t
- Avances automatiques TRANSVERSALES : 0,01 à 1,34 mm/t
- Section conseillée des outils : 16 mm
- Filetages au Pas METRIQUES : 0,4 mm à 7 mm
- Filetages en POUCES : 4 à 56 Filets au Pouce
- Moteur : 230 Volts MONO, 1100 Watts, 1,5 Cv, 50Hz
- Poids approximatif : 420 Kg
