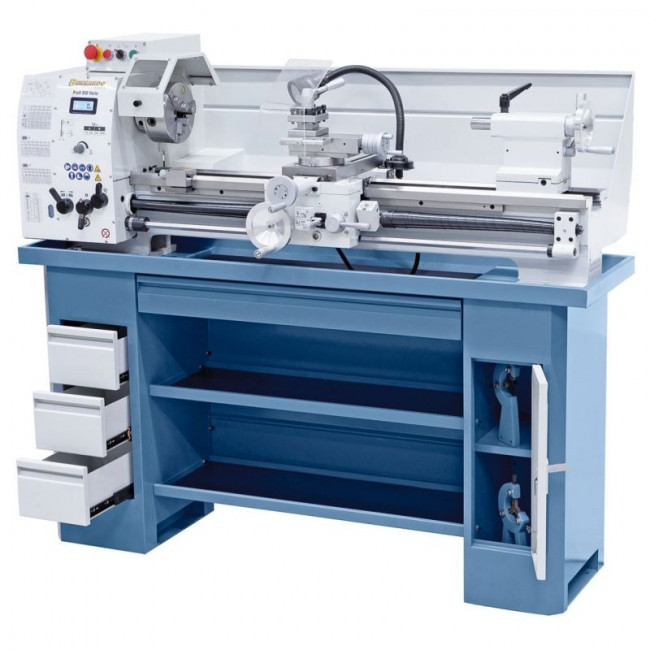

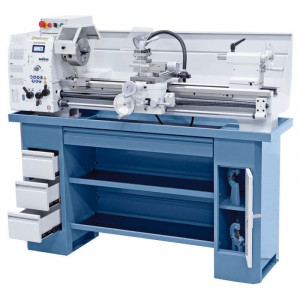

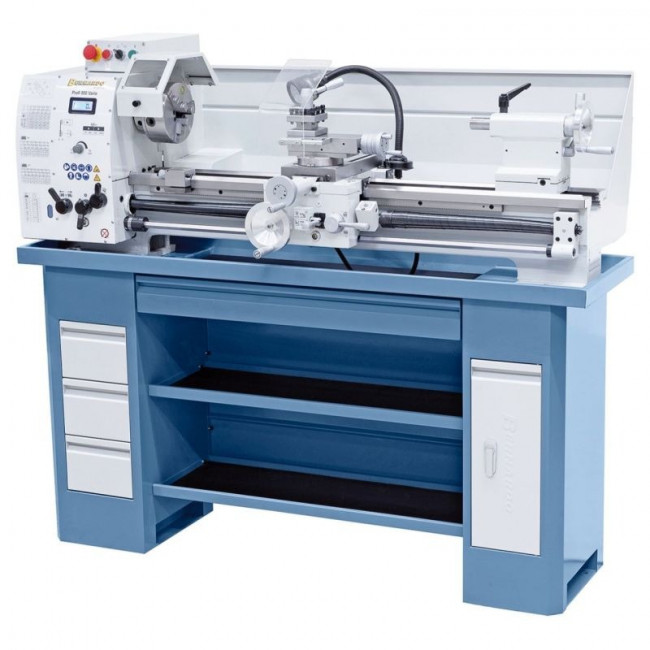

tour à fileter et à charioter est une machine incontournable pour les utilisateurs exigeants.
Avec son équipement complet de base, il répond aux attentes les plus élevées.
Avec son équipement complet de base, il répond aux attentes les plus élevées.
Conçu pour répondre aux besoins des mécaniciens de précision, des ateliers de formation et d'apprentissage, il s'adapte à une multitude d'applications.
Réduction des temps de fabrication
Le tour est conçu pour optimiser la productivité.
Équipé d'un affichage numérique 2 axes, il permet de réduire significativement les temps de fabrication.
Vous pourrez ainsi réaliser vos projets plus rapidement, tout en maintenant un haut niveau de précision.
La combinaison de la technologie de pointe et de la convivialité de notre machine fait de chaque opération un jeu d'enfant.
Fiabilité et durabilité
La qualité de la machine est indéniable.
Avec son palier de broche principale de qualité P5, il offre une durabilité exceptionnelle, garantissant des performances constantes sur le long terme.
Vous pouvez compter sur cet outil pour résister à l'épreuve du temps et répondre à vos besoins les plus exigeants.
Facilité d'utilisation
L'accouplement à friction assure un contrôle précis, tandis que l'éclairage machine à LED offre une visibilité optimale pour vos opérations de précision.
Vous pourrez ainsi travailler avec confiance, quelles que soient vos compétences en usinage.
-
Caractéristiques générales :
- Moteur à courant continu avec convertisseur de fréquence pour un meilleur rendement et un couple élevé
- Passage de broche 38mm pour l‘usinage des forts diamètres d‘arbre
- Variateur de vitesse, lecture de la vitesse réglée sur affichage digital
- Commandes de réglage d‘avance simples, accessibles et précises
- Banc prismatique à grande surface d‘appui, trempé par induction et rectifié
- Palier de broche précis avec 2 roulements coniques de précision réglables
- Grande précision de concentricité du nez de broche – moins de 0,009 mm
- Machine très stable et maniable, à vis-mère et barre de chariotage
- Livré sans socle
Inclus dans la livraison :

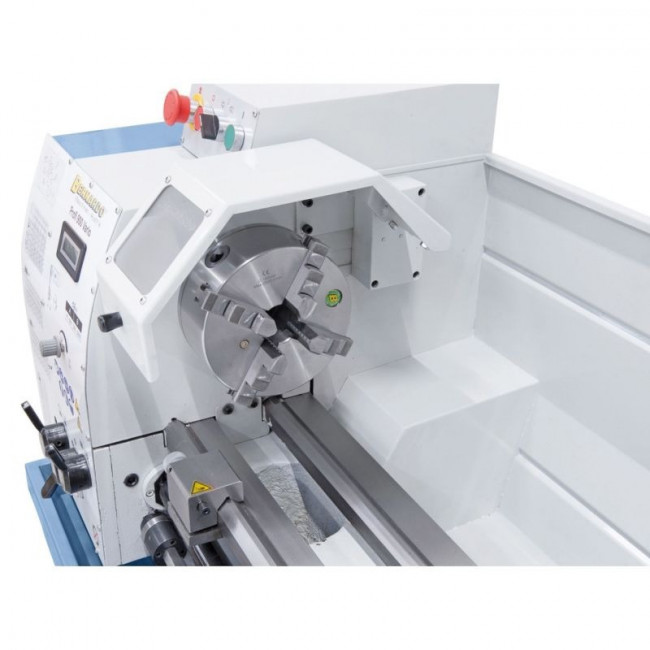

- Mandrin 3 mors DK11-160 mm / D4,
- Contre-pointes fixes,

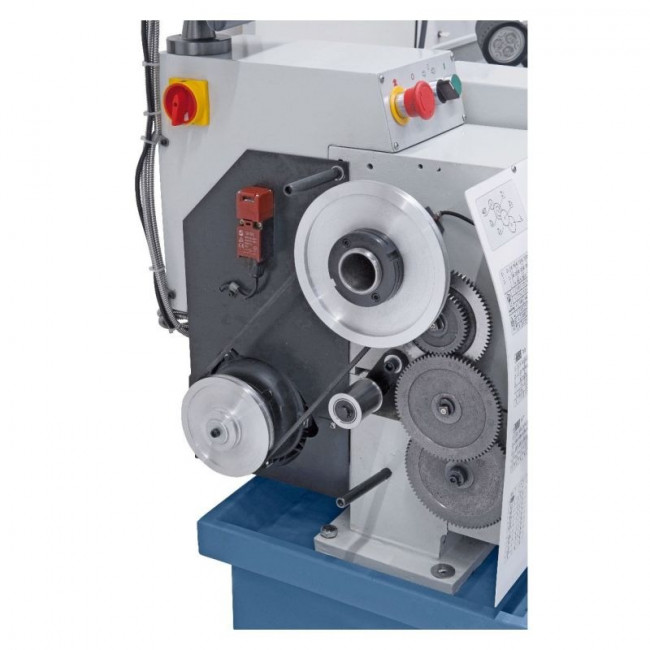

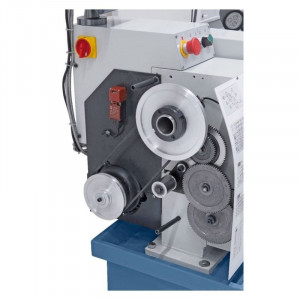

- Pignons interchangeables,

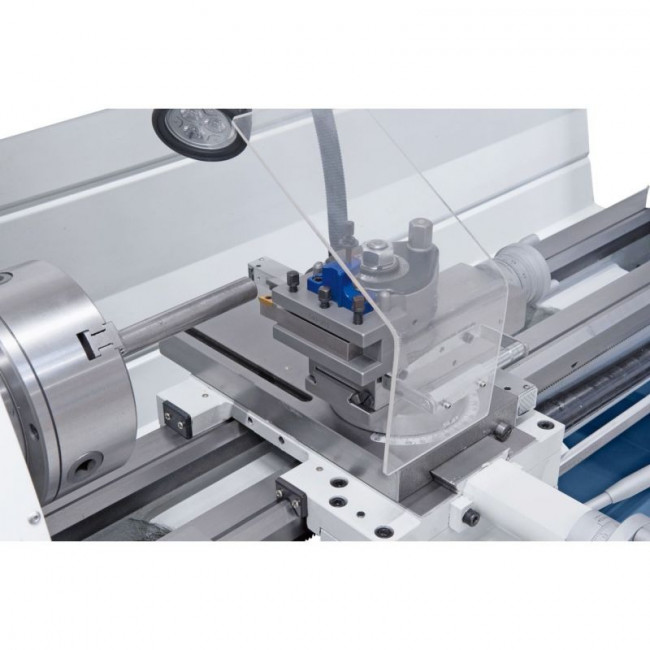

- Tourelle 4 positions,
- Limiteur de couple,
- Guide longitudinal micrométrique,

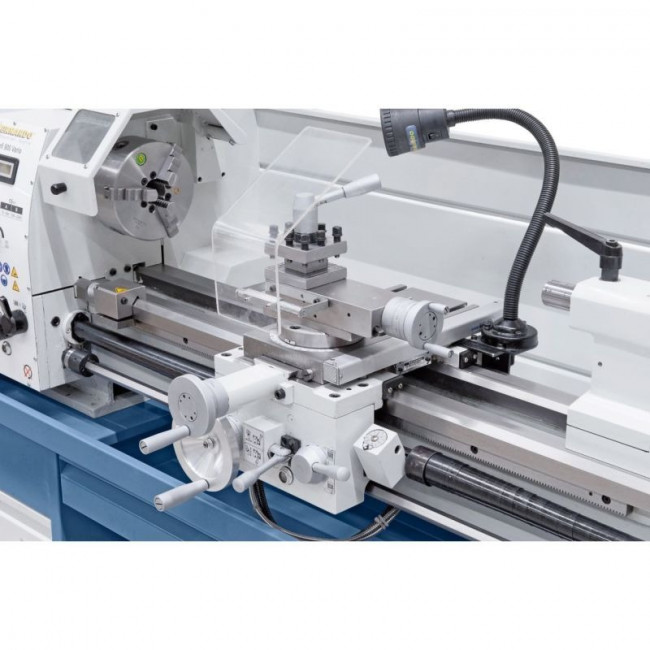

- Chariot transversal et supérieur,
- Convertisseur de fréquence,
- Indicateur digital de vitesse,*
- Appareil à retomber dans le pas,

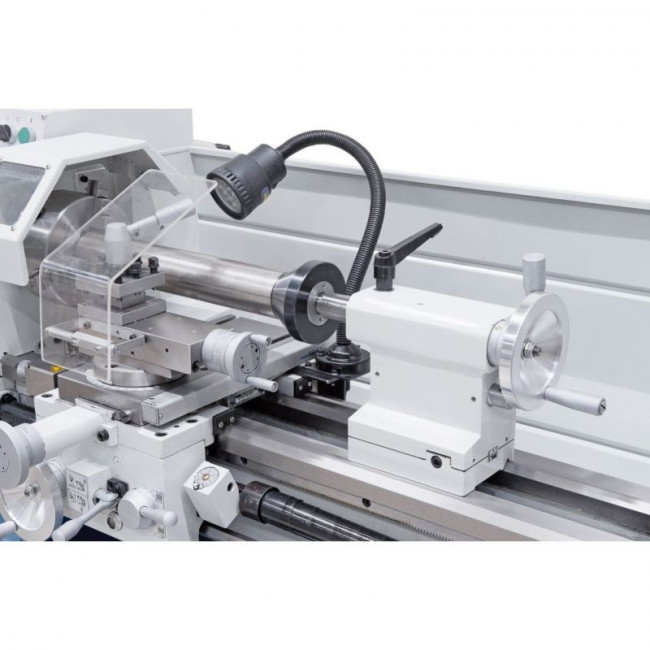

- Éclairage LED,
- Protection de mandrin,
- Carter arrière,
- Cache-broche,
- Outillage de service.
-
Caractéristiques techniques :
- Distance entre pointes : 900 mm
- Diamètre tournage au dessus du banc : 320 mm
- Hauteur de pointe : 160 mm
- Alésage de broche : 38 mm
- Cône de broche : DIN 55029, D1-4
- Plage de vitesses de rotation, variable : 75 – 500 / 300 – 2000 tr/min
- Avances longitudinales : (15) 0,07 – 1,0 mm/tr
- Avances transversales : (15) 0,017 – 0,25 mm/tr
- Filetage métrique : (18) 0,2 – 3,5 mm
- Filetages au pouce : (21) 8 – 56 TPI
- Course du fourreau de contre-pointe : 100 mm
- Cône du fourreau de contre-pointe : MK3
- Puissance S1 / S6 : 1,5 kW / 2,2 kW
- Voltage : 400V / 3 / 50 Hz
- Dimensions : 1650x650x600 mm
- Poids : 240 kg
