Potence sur fût triangulée PFT - CMU : 150 à 2000 kg - Portée : 2 à 8 m - Rotation : 270° - Vitesse de levage : 16 m/min

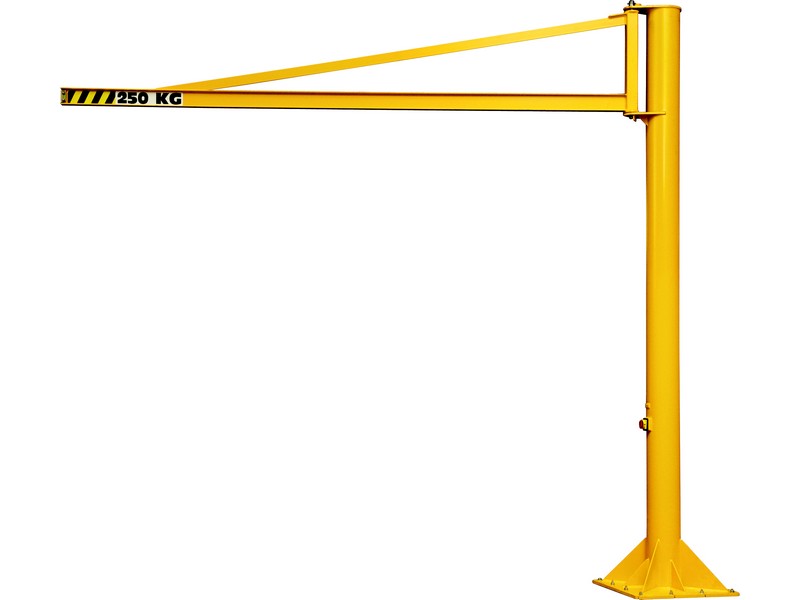

La potence sur fût triangulée PFT répond aux besoins de levage localisé dans les ateliers, zones de maintenance, postes d’assemblage et aires de manutention où la charge doit être déplacée avec précision sur une zone définie.

Sa flèche triangulée et sa rotation partielle de 270° facilitent le positionnement d’un palan au plus près des machines, établis ou zones de chargement, sans dépendre d’une structure murale porteuse.

Conçue pour le service intérieur comme extérieur, elle reçoit une protection anticorrosion à trois couches et une finition polyuréthane jaune RAL 1028.

Sa conception privilégie une structure stable et une déformation maîtrisée sous charge nominale, pour sécuriser vos opérations de levage répétitives.

Les points forts

• Rotation manuelle sur 270° : couvrez une large zone de travail pour desservir plusieurs points de prise ou de dépose autour du fût.
• Flèche triangulée : limite la déformation sous charge et contribue à un positionnement régulier de la charge.
• Service intérieur et extérieur : adaptez la potence aux ateliers, quais, zones de maintenance ou postes de production semi-ouverts.
• Protection trois couches et peinture polyuréthane RAL 1028 : améliore la résistance de la structure aux sollicitations d’un environnement industriel.
• Vitesse de levage jusqu’à 16 m/min : permet une manutention efficace avec un palan compatible, sans ralentir le cycle de travail.

Usages recommandés

• Approvisionnement d’un poste d’usinage avec des pièces métalliques ou des outillages.
• Levage de sous-ensembles mécaniques pendant les opérations de maintenance industrielle.
• Positionnement de pièces sur un poste de montage, de contrôle ou d’assemblage.
• Chargement et déchargement localisé de composants dans un atelier de chaudronnerie ou de serrurerie.
• Manutention de pièces dans une zone extérieure protégée, sous réserve d’une installation et d’un palan adaptés à l’environnement.

Potence de levage autonome pour zone de manutention ciblée

La potence sur fût triangulée PFT est une solution de levage industriel destinée à desservir un poste de travail, une machine ou une zone de manutention localisée.

Installée sur son propre fût, elle évite de solliciter un mur porteur et permet d’organiser un point de levage autonome au plus près des flux de production.

Sa flèche triangulée supporte le chariot et le palan nécessaires au levage des charges. Elle est adaptée aux opérations de transfert, d’approvisionnement machine, de montage, de maintenance et de chargement ponctuel.

Le choix de la CMU, de la portée, de la hauteur sous fer et du mode d’ancrage doit être réalisé selon votre charge, votre zone d’évolution et les caractéristiques de votre dalle ou massif béton.

Rotation partielle de 270° pour desservir le poste

Grâce à sa rotation partielle de 270°, la PFT couvre une large zone autour du fût.

L’opérateur peut déplacer une charge entre plusieurs points de prise et de dépose sans déplacer l’équipement lui-même, ce qui simplifie la manutention à proximité d’un établi, d’une machine-outil, d’un poste de soudage ou d’une aire de maintenance.

Cette rotation est manuelle.

La potence PFT ne peut pas être motorisée : elle convient donc aux installations où la conduite par poussée sur la charge et la fréquence d’utilisation restent compatibles avec ce principe de fonctionnement.

Pour le levage, utilisez un équipement dont la vitesse maximale est de 16 m/min, dans le respect de la CMU de l’ensemble potence, chariot, palan et accessoires d’élingage.

Flèche triangulée et comportement sous charge

La géométrie de la flèche triangulée contribue à maintenir la rigidité de la structure pendant les opérations de levage.

Sous charge nominale, la flèche théorique est d’environ 1/250e de la portée + la hauteur, sans dépasser 1/100e de la portée seule.

Cette donnée facilite le dimensionnement de l’installation lorsque la précision de positionnement et la hauteur disponible sont déterminantes.

Le couple de renversement est communiqué à titre indicatif sous charge nominale.

Avant l’implantation, vérifiez l’adéquation de la dalle béton, du massif, des ancrages et du sol avec les efforts transmis par la potence, la charge manutentionnée et la portée retenue.

Protection pour intérieur et extérieur

La PFT peut être utilisée en intérieur comme en extérieur.

Son système de protection à trois couches, complété par une finition polyuréthane jaune RAL 1028, protège la structure dans les environnements industriels exposés aux chocs, aux manipulations fréquentes et aux conditions atmosphériques.

Pour une implantation extérieure durable, évaluez également l’exposition au vent, à l’humidité, aux projections et aux températures de votre site.

Le choix du palan, des accessoires d’élingage et de la fixation doit rester adapté à l’ensemble des contraintes d’exploitation.

À qui s’adresse ce produit ?

• Responsables d’atelier souhaitant créer un point de levage autonome à proximité d’une machine, d’un établi ou d’une zone d’assemblage.
• Équipes de maintenance qui manipulent des motoréducteurs, pièces de rechange, outillages ou sous-ensembles mécaniques.
• Ateliers de métallurgie, chaudronnerie, serrurerie et usinage nécessitant un déplacement précis de pièces entre plusieurs postes.
• Responsables méthodes recherchant une solution de manutention à rotation 270° pour améliorer l’ergonomie d’un poste.
• Responsables HSE souhaitant réduire le port manuel de charges et encadrer les opérations de levage par un équipement dédié.
