Pour choisir un pont de chargement en acier, il est nécessaire de connaître la différence de niveau entre le quai et le camion qui doit être compatible avec les dénivelés (voir dans le tableau technique D. mini. & D. maxi.).
La norme EN1398 préconise une largeur de pont supérieur d'au moins 700 mm à la largeur du chariot.
Pour souder le pont, il est nécessaire d'avoir une réservation au nez du quai béton avec un fer ayant une partie verticale descendante de 200 mm afin de pouvoir souder la charnière.

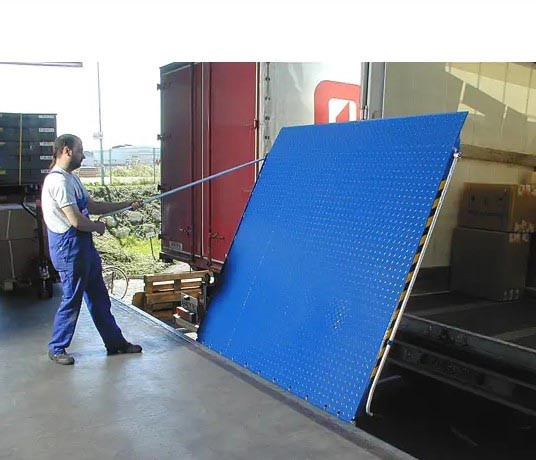

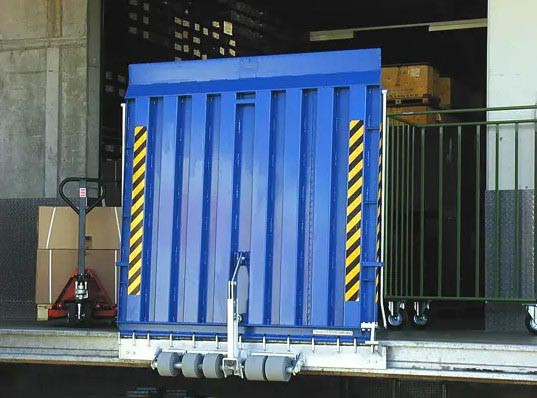

Le pont au repos est bloqué en position verticale, il se déverrouille à l'aide du pied et l'opérateur maintient le pont avec une poignée prévue à cet effet.
Pour les modèles les plus lourds, le pont comporte deux poignées.
Avantages produit :
- Modèle fixe à souder. Compensé par de puissants ressorts, sa manipulation est aisée.
- Plateforme antidérapante en acier peint RAL 5010.
- Charnière d’articulation en acier galvanisé.
- Il permet de rattraper d’importants dénivelés.
- Système automatique de blocage à la verticale.
- Poignée de positionnement.
► Utilisations : chariots électriques ou thermiques, …
Caractéristiques techniques :
Longueur L (mm)
Largeur (mm)
Dénivelé (mm)
Capacité / essieu
(kg/unit.)
Poids (kg/unit.)
mini
maxi
1 250
1 500
- 200
+ 110
5 000
230
1 500
1 500
- 230
+ 140
5 000
270
1 500
1 750
- 230
+ 140
5 000
300
1 500
2 000
- 230
+ 140
5 000
330
1 750
1 500
- 260
+ 170
5 000
290
1 750
1 750
- 260
+ 170
5 000
320
1 750
2 000
- 260
+ 170
5 000
350
2 000
1 500
- 295
+ 205
5 000
320
2 000
1 750
- 295
+ 205
5 000
360
2 000
2 000
- 295
+ 205
5 000
400
Schémas :
Montage :
Il est nécessaire d’avoir une réservation dans le béton, avec un fer ayant une partie verticale descendante de 200 mm minimum,
afin d’y effectuer un cordon de soudure de 70 mm tous les 160 mm en alternance.
En cas d’absence de fer, il est possible de faire un montage avec des plats à cheviller dans le béton suivant le schéma ci-dessous,
l’adaptation est réalisée par le monteur sur le site, en fonction de l’état du béton
Catalogue produit interactif
Documentation complémentaire
Ajoutez au panier ou
Info réf.produit
Panier
Réference : 164942331
Libellé :
Pont de chargement en acier
Longueur (mm) :
1250
Largeur utile (mm) :
1500
Dénivelé mini (mm) :
-200
Dénivelé maxi (mm) :
110
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
230
Prix :
2181.54 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 463386756
Libellé :
Pont de chargement en acier
Longueur (mm) :
1500
Largeur utile (mm) :
1500
Dénivelé mini (mm) :
-230
Dénivelé maxi (mm) :
140
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
270
Prix :
2367.69 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 438111183
Libellé :
Pont de chargement en acier
Longueur (mm) :
1500
Largeur utile (mm) :
1750
Dénivelé mini (mm) :
-230
Dénivelé maxi (mm) :
140
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
300
Prix :
2692.31 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 635627279
Libellé :
Pont de chargement en acier
Longueur (mm) :
1500
Largeur utile (mm) :
2000
Dénivelé mini (mm) :
-230
Dénivelé maxi (mm) :
140
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
330
Prix :
3013.85 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 326696886
Libellé :
Pont de chargement en acier
Longueur (mm) :
1750
Largeur utile (mm) :
1500
Dénivelé mini (mm) :
-260
Dénivelé maxi (mm) :
170
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
290
Prix :
2486.15 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 637968452
Libellé :
Pont de chargement en acier
Longueur (mm) :
1750
Largeur utile (mm) :
1500
Dénivelé mini (mm) :
-260
Dénivelé maxi (mm) :
170
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
320
Prix :
2810.77 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 317454559
Libellé :
Pont de chargement en acier
Longueur (mm) :
1750
Largeur utile (mm) :
1750
Dénivelé mini (mm) :
-260
Dénivelé maxi (mm) :
170
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
350
Prix :
3135.38 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 579538551
Libellé :
Pont de chargement en acier
Longueur (mm) :
2000
Largeur utile (mm) :
1500
Dénivelé mini (mm) :
--295
Dénivelé maxi (mm) :
205
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
320
Prix :
2675.38 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 194923451
Libellé :
Pont de chargement en acier
Longueur (mm) :
2000
Largeur utile (mm) :
1750
Dénivelé mini (mm) :
-295
Dénivelé maxi (mm) :
205
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
360
Prix :
3067.69 €
Quantité
Veuillez rentrer un multiple de 1
Réference : 993743185
Libellé :
Pont de chargement en acier
Longueur (mm) :
2000
Largeur utile (mm) :
2000
Dénivelé mini (mm) :
-295
Dénivelé maxi (mm) :
205
Capacité unitaire (kg) :
5000
Matière :
Acier peint RAL 5010
Poids unitaire (kg) :
400
Prix :
3461.54 €
Quantité
Veuillez rentrer un multiple de 1
