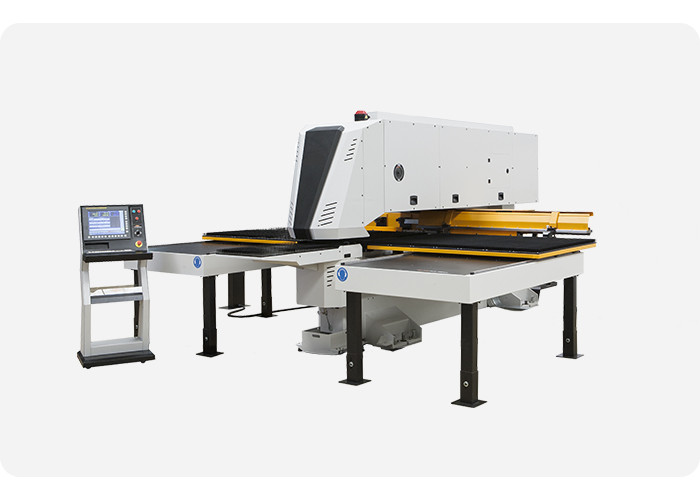

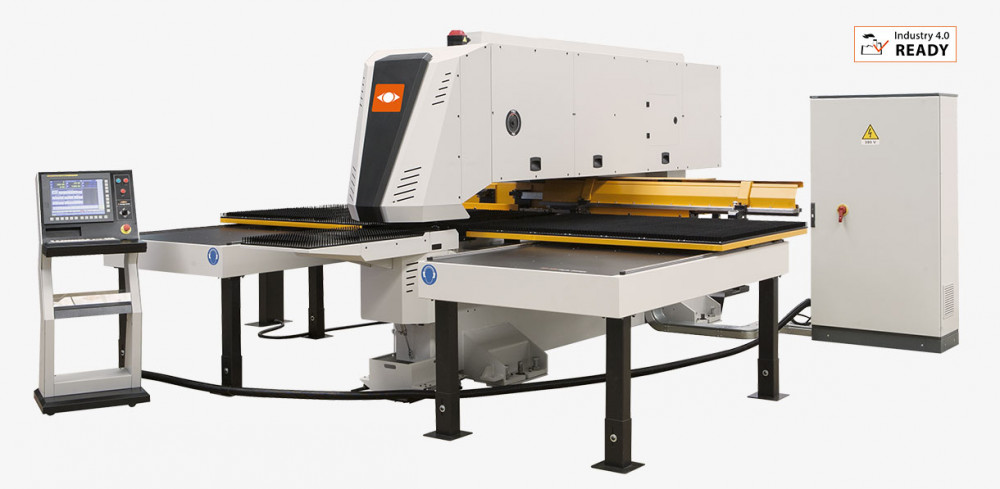

Cette poinçonneuse automatique est une machine industrielle idéale pour le poinçonnage de tôle dans les usines de production métallique.
La structure est en forme de C pouvant accueillir des tôles plus grandes que l'espace de travail et de les charger frontalement et latéralement.

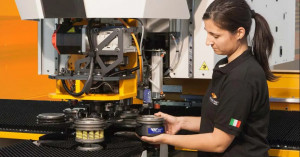

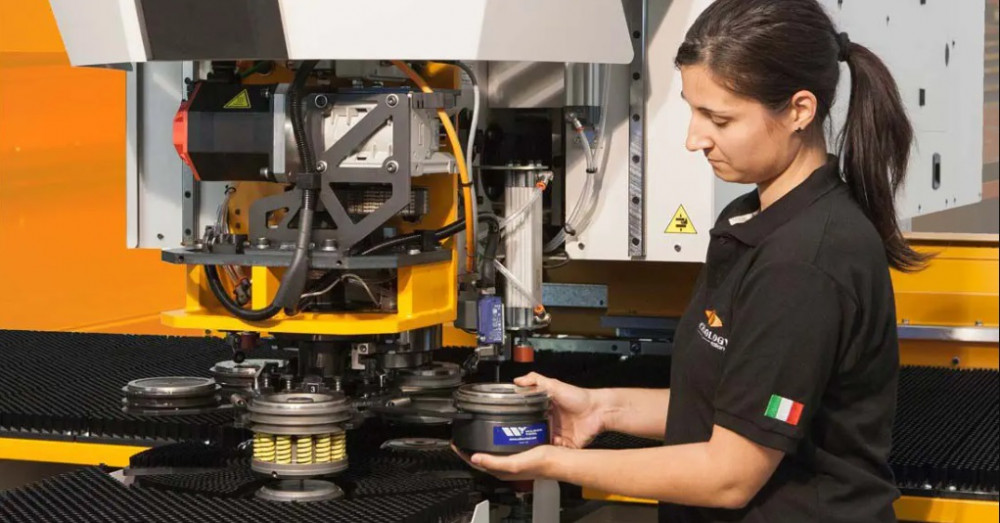

Le système speedy setup rend le changement rapide et facile en 12 secondes.
Les outils peuvent être orientés de 0 ° à 360 °, avec une précision de 0,01 ° grâce au système d’indexation automatique intégré.
Dotée d’une unité de poinçonnage servo-électrique avancée, sans huile hydraulique et à faible consommation d’énergie, la poinçonneuse garantit une production élevée de qualité.
Il est possible de travailler avec les configurations proposées ou personnaliser chaque station avec des outils standard, spéciaux et / ou multi-outils.
Avantages :
- Automatique
- Simplicité
- Technologie
- Performance
- Productivité
- Flexibilité
- Structure ouverte à "C"
- Haute puissance et faible consommation
Caractéristiques :
- Modèle : TP Beta
- Type de commande : automatique
- Actionnement : électrique
- Produit traité : pour tôle métallique
- Nombre de stations : 5
- Nombre maximal d’outils (auto-index) : 5 -50
- Force de poinçonnage : 25 Ton
- Type d’outils : TRUMPF – TECHNOLOGY
TECNOPUNCH
U.M.
Beta 258
Beta 266
Beta 268
Champ de travail
mm
1250 x 2000
1500 x 1500
1500 x 2000
Champ de travail
(avec repositionnement)
mm
1250 x 4000
1500 x 3000
1500 x 4000
Force de coupage
kN
250
250
250
Épaisseur maximale
mm
6,5
6,5
6,5
- Consommation en pause : 0,4 kW
- Rotation : 0 ° à 360 °
- Système Speedy Setup
- Plateforme technologique TECNOPUNCH
- Configuration de la station en 12 secondes
- Temps de changement d'outil : 3 s
- Moteurs FANUC
- Course, vitesse, accélération et pénétration du poinçon entièrement programmables
- Absence d’huile hydraulique
- Fonction Soft Punch pour la réduction du bruit sur de grandes épaisseurs
- Dual Cam permet un usinage haute fréquence sans surchauffe du moteur
- Système Smart Turret
- Système d’indexation automatique intégré
- Logiciel graphique TECNOCAM

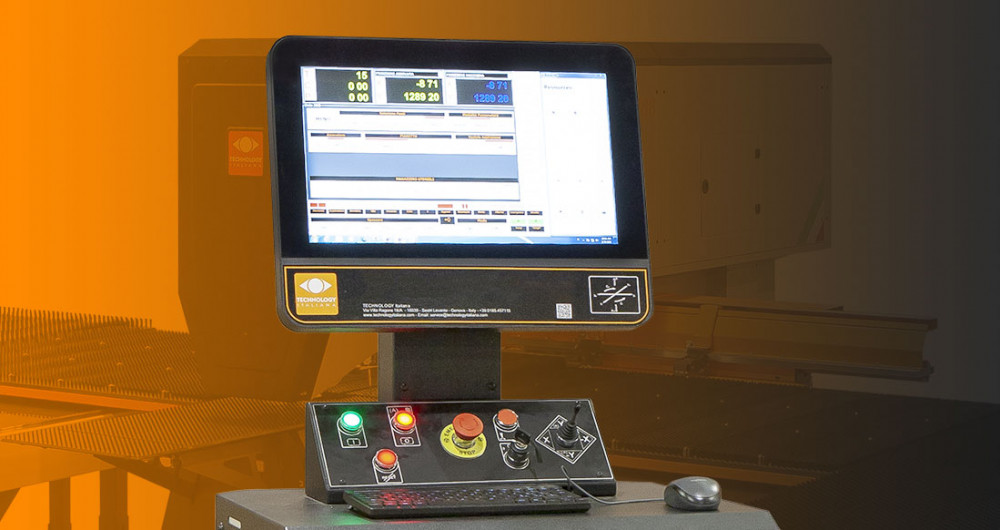

- Grand écran tactile de 15 pouces
- Interface IHM (Interface Homme-Machine) personnalisée

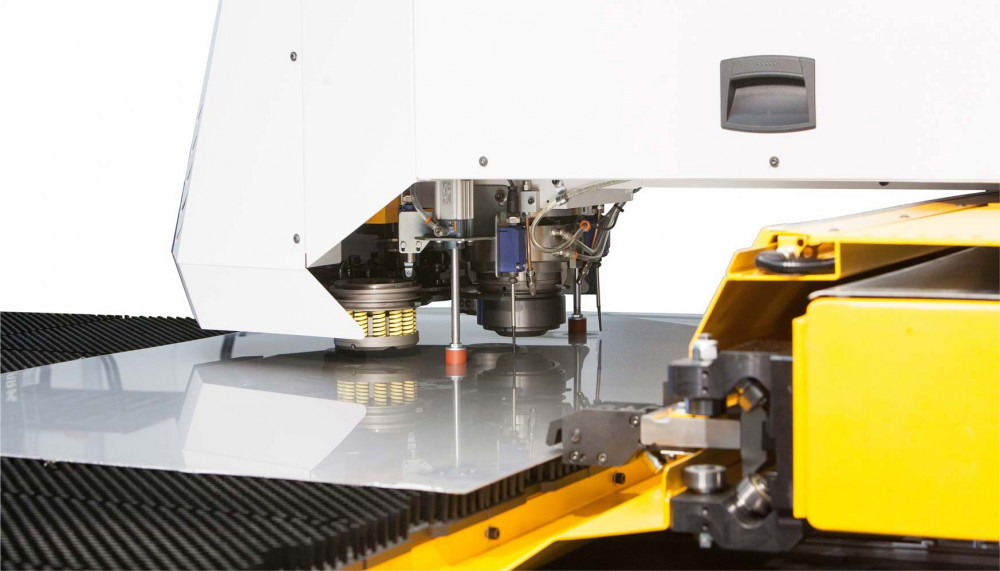

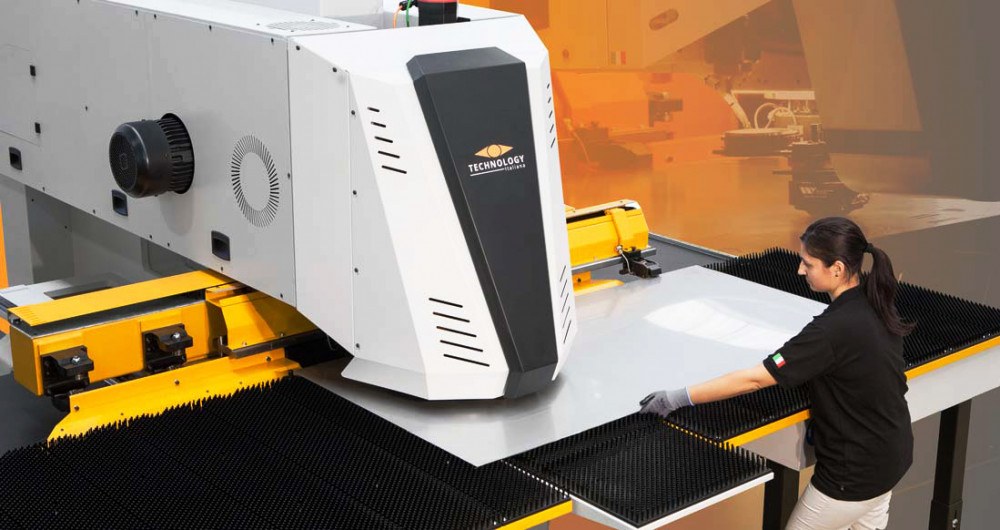

- Chargement de tôles sur trois côtés : latéral et frontal, avec la possibilité de traiter des tôles non-standard même sur l’axe Y
- Repositionnement automatique de la tôle
- Garantie : 24 mois
- Composants : CNC, moteurs, entraînements et PC du leader mondial FANUC
- FANUC garantit la disponibilité des pièces détachées pendant 25 ans et une assistance dans 108 pays grâce au vaste réseau d’agences
- Connectivité et intégration maximales : Téléservice et Industrie 4.0
- Outils petits et maniables
