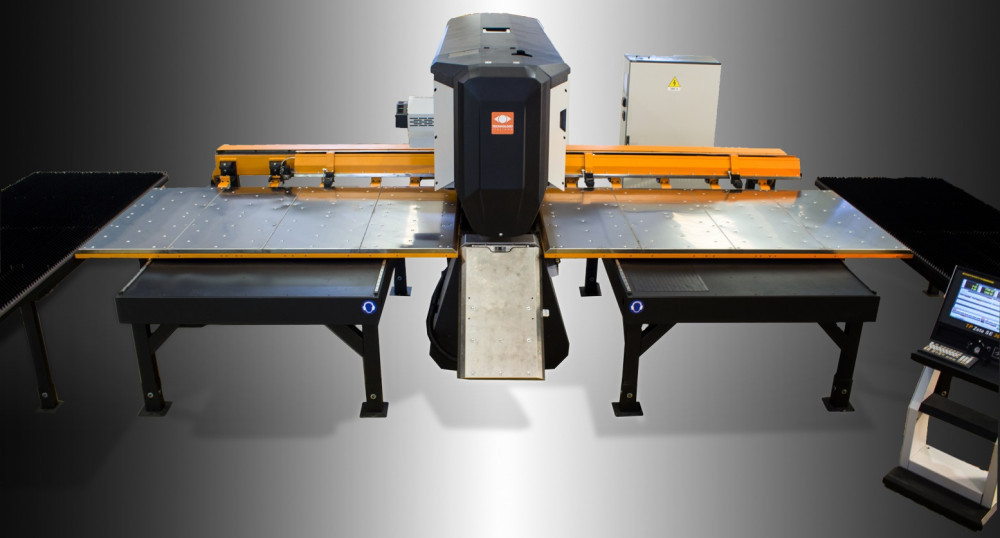

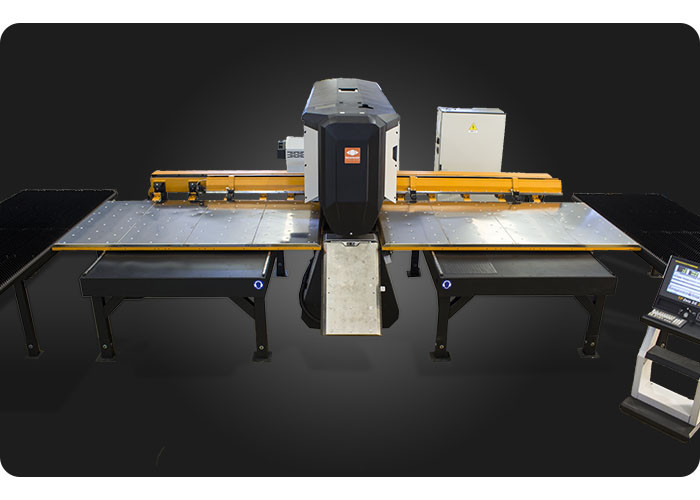

Poinçonneuse servo-électrique à tourelle

Description

Cette poinçonneuse servo-électrique à tourelle est destinée aux professionnels de la métallurgie effectuant de grandes productions.



Elle est puissante et performante et convient parfaitement pour des travaux de :

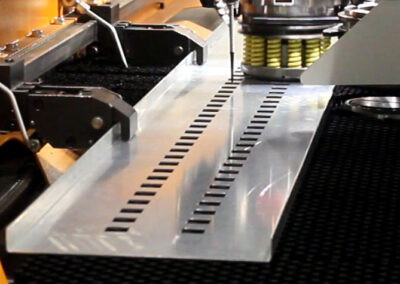

- Grignotage petit pas

- Emboutissage

- Ébavurage

- Déformations

- Déformation haute vitesse

- Pliage

- Marquage

- Rognage

- Taraudage

- Gravure

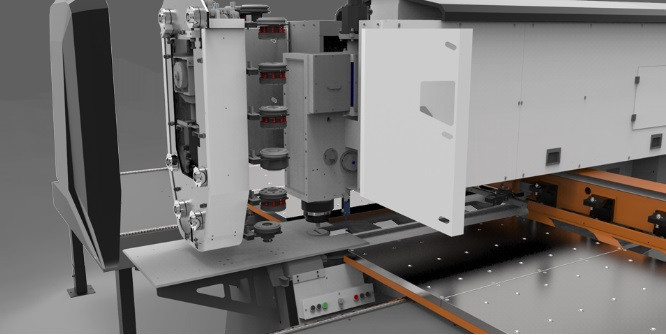

C'est la seule machine sur le marché qui vous offre une accessibilité et une flexibilité maximales grâce à sa tourelle verticale innovante équipée de 15 stations.



Sa grande surface de travail permet de travailler des tôles surdimensionnées en annulant ou en réduisant le repositionnement.

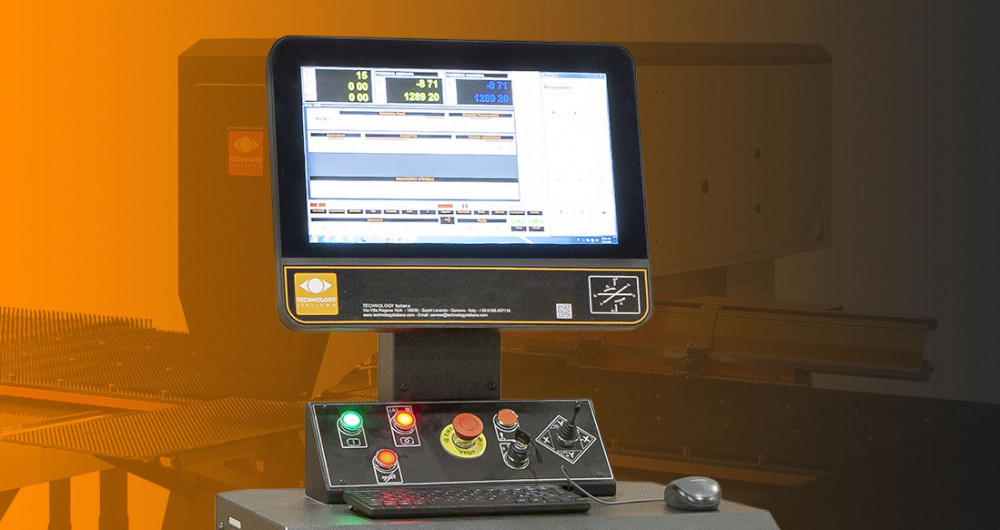

Son écran tactile de 18,5 pouces simplifie les opérations de saisie et peut être connectée à Internet pour un diagnostic à distance.



La machine est équipée d’une unité de poinçonnage servo-électrique avancée ne contenant pas d'huile hydraulique et à faible consommation d’énergie.

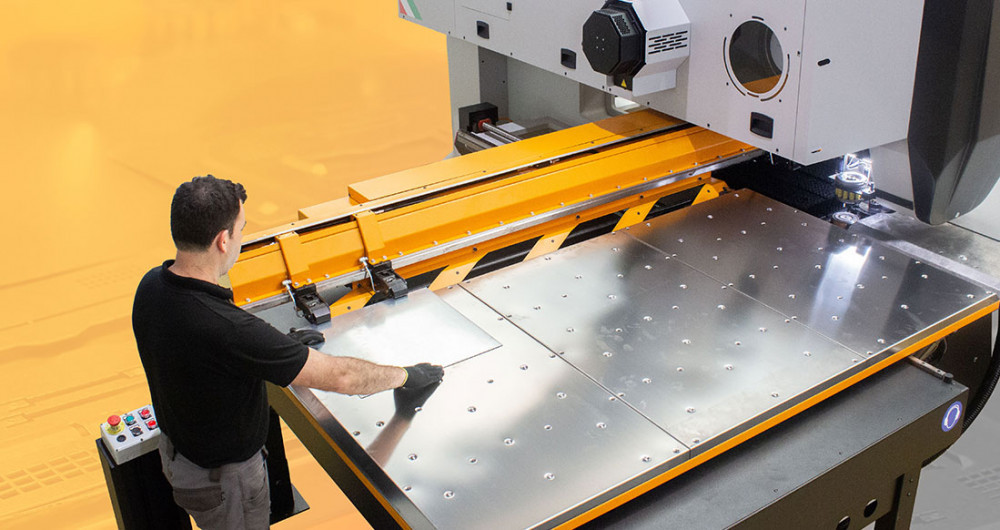

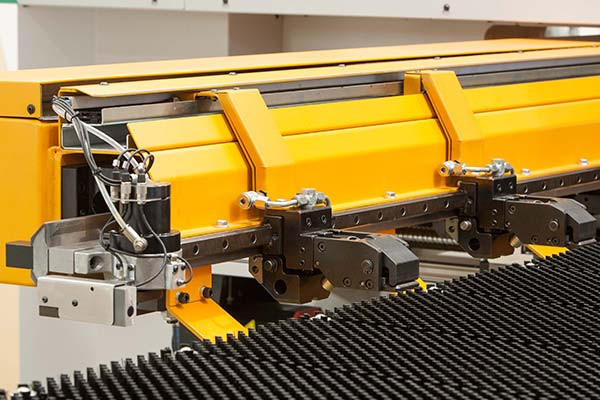

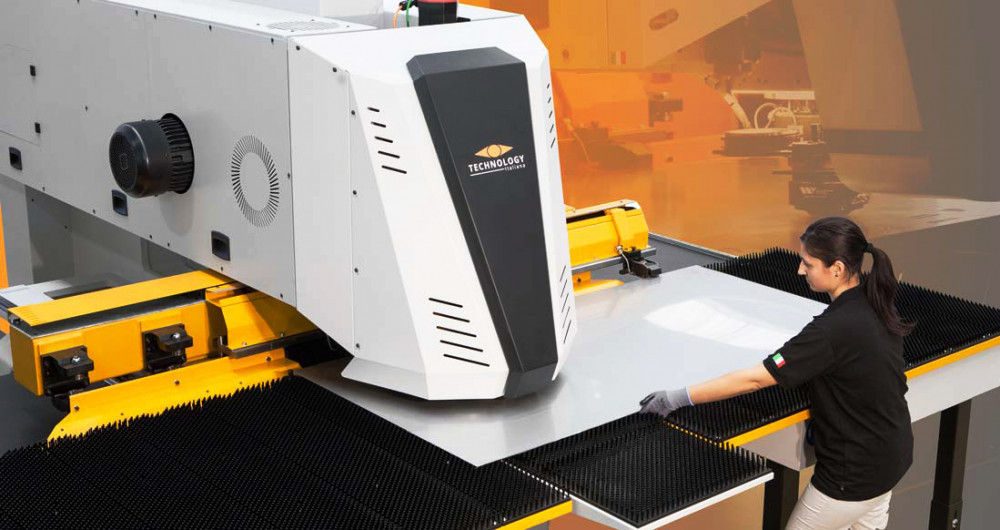

Le chargement des tôles se fait sur trois côtés : frontalement pour charger de grandes tôles qui dépassent même la longueur de l’axe Y et latéralement pour charger de petites tôles de manière simple.

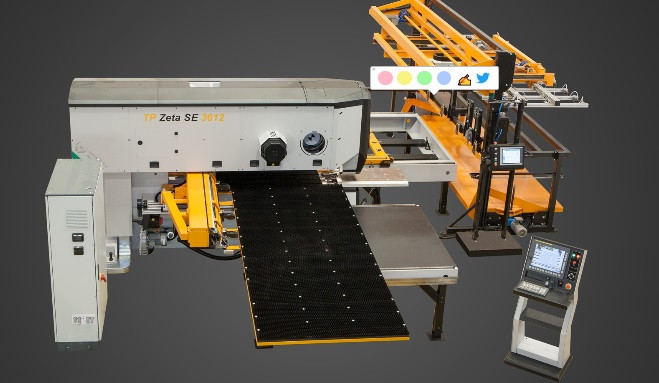

Vous pouvez équiper la poinçonneuse d'un système de chargement et de déchargement automatique des tôles.



Avantages :


- Plus de vitesse

- Plus de puissance

- Haute Technologie

- Haute Performance

- Plus de productivité

- Flexibilité

- Rapidité

- Polyvalence

- Structure ouverte à "C"

- Tourelle verticale innovante

- Accessibilité maximale

- Faible consommation



• Caractéristiques :

- Modèle : TP Zeta XL

- Type de commande : CNC

- Actionnement : électrique

- Produit traité : pour tôle

- Nombre de stations : 15

- Nombre maximal d’outils (auto-index) : 15 - 150

- Force de poinçonnage : 30 Ton

- Type d’outils : TRUMPF – TECHNOLOGY

- Consommation en pause : 0,4 kW

- Champ de travail : 1500 x 4000 mm

- Champ de travail (avec repositionnement) : 1500 x 8000 mm

- Force de coupage : 220/300  kN

- Épaisseur maximale : 6,5 mm

- Vitesse de l'axe simultanée : 89 m/min

- Fréquence de poinçonnage - pas 1 mm : 950 coups/min

- Fréquence de poinçonnage - pas 25,4 mm : 380 coups/min

- Rotation : 0 ° à 360 °

- Précision de 0,01 °

- Système Speedy Setup

- Plateforme technologique TECNOPUNCH

- Configuration de la station en 12 secondes

- Temps de changement d'outil : 3 s

- Moteur FANUC

- Course, vitesse, accélération et pénétration entièrement programmables du poinçon

- Absence d’huile hydraulique

- Dual Cam permet un usinage à haute fréquence sans surchauffe du moteur

- Fonction pour la réduction du bruit sur les grandes épaisseurs

- Équipé d’un double moteur sur l’axe Y

- Système d’indexation automatique intégré

- Logiciel graphique TECNOCAM

- Interface IHM (Interface Homme-Machine) personnalisée

- Grand écran tactile de 18,5 pouces


---
