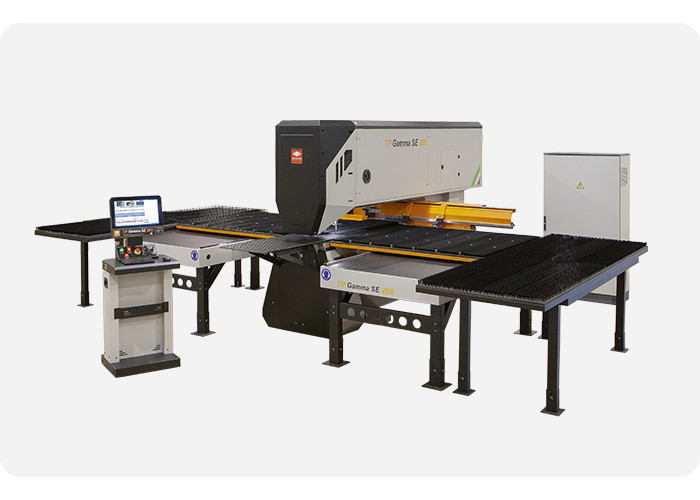

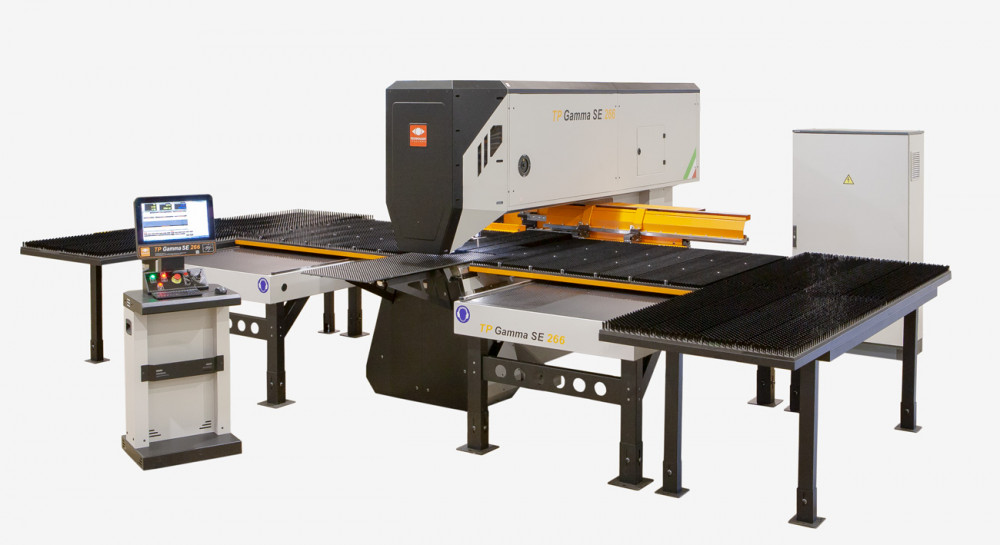

Poinçonneuse automatique à tourelle verticale

Cette poinçonneuse automatique à tourelle verticale est une machine destinée aux professionnels de la tôlerie.



La machine convient pour de propres productions tierces de grandes tailles.



Elle est dotée d'une grande flexibilité de configuration, d'outils auto-index rotatifs de 0° à 360°, d'une structure ouverte à "C" pour travailler des tôles de grande taille et d'une tourelle verticale équipée de 15 postes rotatifs pour le processus de déformation.



La poinçonneuse est performante et économique avec une faible consommation et une production accrue.



Le temps d’outillage et de configuration est inférieur à 13 secondes grâce aux systèmes innovants installés dans la machine.



La programmation de la machine et l’imbrication complexe sont très faciles et rapides à effectuer.



Les outils de poinçonnage sont petits et simples à manipuler et les fonctions CNC avancées sont incluses et ne nécessitent pas d’activation ultérieure.



- Automatique

- Simplicité

- Technologie

- Performance

- Productivité

- Flexibilité

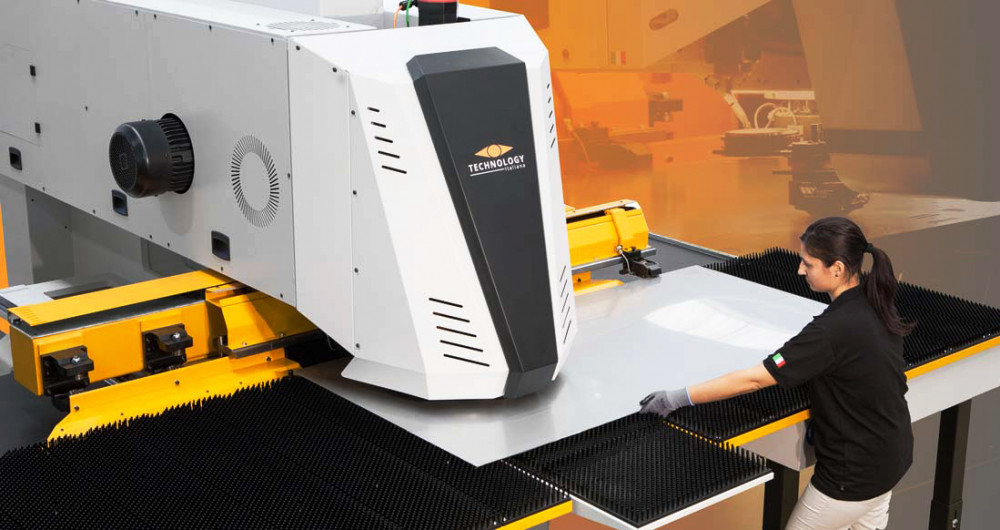

- Structure ouverte à "C"

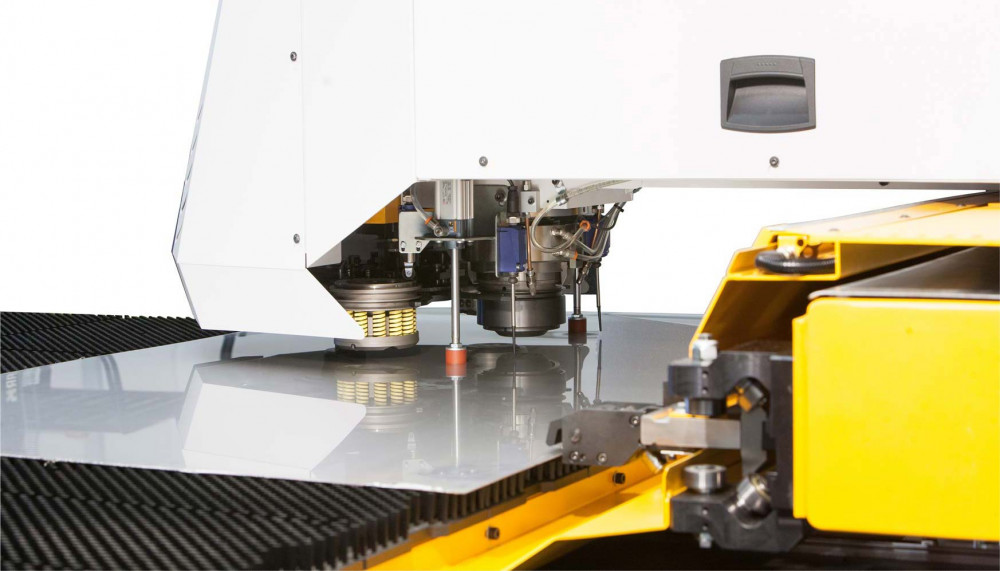

- Tourelle verticale innovante

- Haute puissance et faible consommation



- Modèle : TP Gamma

- Type de commande : automatique

- Actionnement : électrique

- Produit traité : pour tôle

- Nombre de stations : 15

- Nombre maximal d’outils (auto-index) : 15 - 150

- Force de poinçonnage : 25 Ton

- Type d’outils : TRUMPF – TECHNOLOGY

- Consommation en pause : 0,4 kW

	TECNOPUNCH
	U.M.	Gamma 2510	Gamma 266	Gamma 2610	Gamma 2612
Champ de travail (sans repositionnement)	mm	1250 x 2500	1500 x 1500	1500 x 2500	1500 x 3000
Champ de travail (avec repositionnement)	mm	1250 x 5000	1500 x 3000	1500 x 5000	1500 x 6000
Force de coupage	kN	250	250	250	250
Épaisseur maximale	mm	6,5	6,5	6,5	6,5

- Rotation : 0 ° à 360 °

- Système Speedy Setup

- Plateforme technologique TECNOPUNCH

- Configuration de la station en 12 secondes

- Temps de changement d'outil : 3 s

- Système d’indexation automatique intégré

- Logiciel graphique TECNOCAM

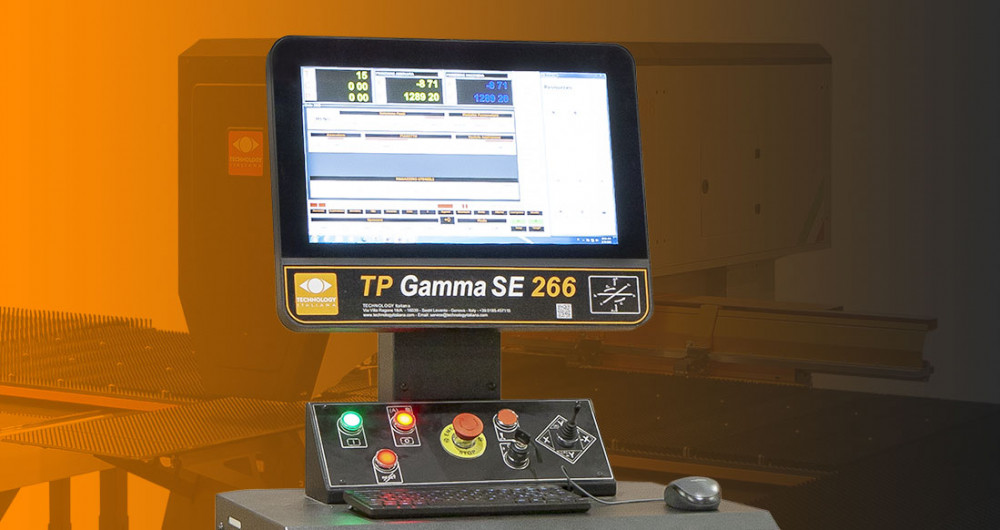

- Grand écran tactile de 18,5 pouces

- Interface IHM (Interface Homme-Machine) personnalisée

- Chargement de tôles sur trois côtés : latéral et frontal, avec la possibilité de traiter des tôles non-standard même sur l’axe Y

- Repositionnement automatique de la tôle

- Garantie : 24 mois

- Composants : CNC, moteurs, entraînements et PC du leader mondial FANUC

- FANUC garantit la disponibilité des pièces détachées pendant 25 ans et une assistance dans 108 pays grâce au vaste réseau d’agences

- Connectivité et intégration maximales : Téléservice et Industrie 4.0

- Outils petits et maniables
