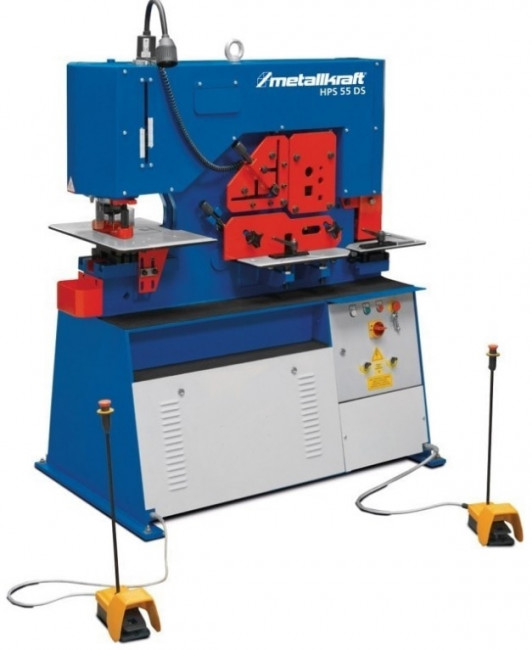

Poinçonneuse-cisaille avec réglage continu

Cette poinçonneuse-cisaille est construite avec une structure soudée lourde, assurant une stabilité optimale pour des opérations précises et sécurisées.



Polyvalence de coupe et de poinçonnage

Équipée d'une station de poinçonnage ainsi que de cisailles pour l'acier plat, les cornières et les profilés, cette machine offre une polyvalence inégalée pour répondre à divers besoins de découpe et de poinçonnage.



Réglage continu de la course des vérins

Grâce à un système de réglage continu, les vérins de travail permettent une adaptation précise en fonction des besoins spécifiques de chaque tâche, offrant une grande flexibilité opérationnelle.



Encochage facile et efficace

Dotée d'un couteau à encocher de série, cette poinçonneuse-cisaille garantit des opérations d'encochage rapides et précises, facilitant ainsi la réalisation de diverses applications.



Puissance et fiabilité

Alimentée par un moteur triphasé de 400 volts, cette machine offre une puissance robuste pour des performances fiables et constantes, même dans les conditions les plus exigeantes.



Options d'amélioration

Pour répondre à des besoins spécifiques, cette poinçonneuse-cisaille offre des options telles qu'un couteau d’encochage en V en option, une unité de poinçonnage extra-large et une gorge allongée pour la station de poinçonnage, disponibles sur demande.



Commande ergonomique

La pédale de commande à deux positions permet un fonctionnement en mode pas-à-pas, offrant un contrôle précis et une manipulation aisée pour une utilisation efficace de la machine.



Compatibilité et polyvalence des outils

Livré avec un support MUBEA de série pour les poinçons n° 1, n° 2 et n° 3, ainsi que les matrices n° 30, n° 45 et n° 60, cette poinçonneuse-cisaille offre une compatibilité étendue.
De plus, l'utilisation des poinçons n° 4 et des matrices n° 80 est possible en option, permettant une adaptabilité maximale aux besoins spécifiques de chaque projet.

Accessoires de série :

- Station de poinçonnage

- Cisailles pour acier plat

- Cisailles pour cornière

- Cisaille à profilés avec couteau rond et carré

- Encocheuse

- Lampe de travail

- Butée de contact électrique

- Fixation par vis pointeau

- Fixation poinçons MUBEA n°1, n°2, n°3

- Réducteurs MUBEA n° 30 et n°45 (le n° 60 est monté directement sur la machine)

- Poinçonneuse avec butée réglable et échelle graduée, cisaille pour plat acier et encocheuse avec butées réglables

- Clé à ergot

- 2 vérins de travail et 2 pédales de commande

- Huile hydraulique

Données électriques

- Puissance moteur   5.5 kW
- Alimentation   400 V
- Fréquence   50 Hz

Station de poinçonnage

- Force de poinçonnage   55 t
- Ø x ép. max. de la tôle (acier 400 N/mm²)   20 x 20 mm
- Ø max. x épaisseur de la tôle (acier 400 N/mm²)   40 x 10 mm
- Course   60 mm   Col de cygne   255 mm
-  Nombre de coups / min   25 /min
- Projection du poste de poinçonnage   620 mm
- Hauteur de travail   900 mm

Cisailles pour plat acier

- Ep. max. du matériau   200 x 20 mm
- Dim. Max. du matériau   300 x 15 mm
- Longueur du couteau   317 mm
- Coupe à 45°   80 x 80 x 15 mm
- Hauteur de travail   900 mm

Cisaille pour barre acier

- Rond   40 mm
- Carré   40 mm

Capacité de cisaillage

- Coupe à 90° en mm. 120 x 120 x 12 mm
- Coupe à 45° en mm.   70 x 10 mm
- Diamètre du profilé en U   120 x 58 mm
- Fraise à profil en T  80 x 9 mm
- Hauteur de travail  1130 mm

Encocheuse

- Outils de grugeage en V   100 x 100 x 10 mm
- Ep. max. du matériau   10 mm
- Largeur   45 mm
- Profondeur   90 mm

Dimensions et poids

- Longueur   1500 mm
- Largeur   950 mm
- Poids net (brut)   1520 kg
