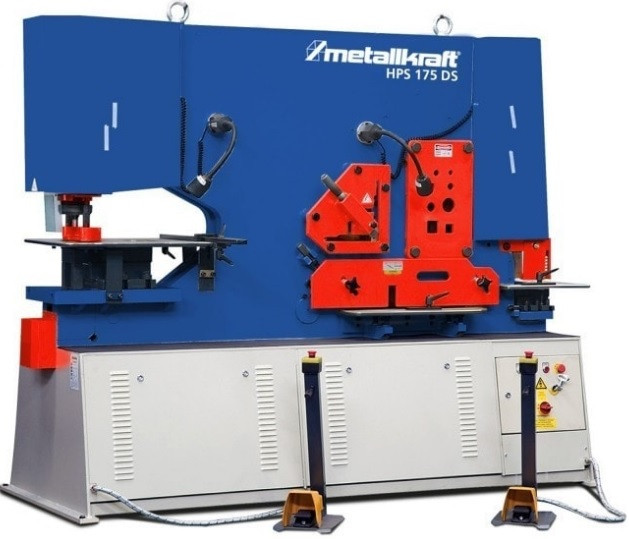

Cette poinçonneuse cisaille est conçue avec une construction soudée lourde, garantissant une stabilité optimale pour vos opérations de découpe et de poinçonnage.
Cette conception solide assure une durabilité accrue et une performance fiable dans divers environnements de travail.
Polyvalence fonctionnelle :
Équipée d'une station de poinçonnage et de cisailles pour différents types de matériaux tels que l'acier plat, les cornières et les profilés, notre machine offre une polyvalence exceptionnelle pour répondre à une variété de besoins de fabrication.
De plus, la présence d'une station de grugeage ajoute une fonctionnalité supplémentaire pour diverses applications de traitement de la tôle.
Réglage précis et continu :
Profitez d'un contrôle précis sur votre travail grâce au réglage continu de la course des vérins de travail. Cette fonctionnalité permet une adaptation aisée aux différentes épaisseurs de matériau, assurant des résultats de découpe et de poinçonnage précis à chaque utilisation.
Options d'amélioration de performance :
En plus des fonctionnalités standard, notre poinçonneuse cisaille peut être personnalisée pour répondre à des exigences spécifiques.
Optez pour un couteau d’encochage en V en option, une unité de poinçonnage extra-large et une gorge prolongée pour la station de poinçonnage, disponibles sur demande, pour une polyvalence et une efficacité accrues dans vos opérations.
Commande ergonomique :
La pédale de commande à deux positions offre une expérience d'utilisation intuitive, permettant un fonctionnement en mode pas-à-pas pour un contrôle précis et une sécurité accrue pendant l'utilisation de la machine.
Compatibilité avec les accessoires standard :
La poinçonneuse cisaille est équipée d'un support MUBEA de série pour les poinçons n° 1, n° 2 et n° 3, ainsi que les matrices n° 30, n° 45 et n° 60. De plus, l'utilisation des poinçons n° 4 et des matrices n° 80 est possible en option, offrant une flexibilité maximale dans le choix des accessoires pour vos applications spécifiques.
Accessoires de série :
- Station de poinçonnage
- Cisailles pour acier plat
- Cisailles pour cornière
- Cisaille à profilés avec couteau rond et carré
- Encocheuse
- Lampe de travail
- Butée de contact électrique
- Fixation par vis pointeau
- Fixation poinçons MUBEA n°1, n°2, n°3
- Réducteurs MUBEA n° 30 et n°45 (le n° 60 est monté directement sur la machine)
- Poinçonneuse avec butée réglable et échelle graduée, cisaille pour plat acier et encocheuse avec butées réglables
- Clé à ergot
- 2 vérins de travail et 2 pédales de commande
- Huile hydraulique
-
Caractéristiques techniques :
Données électriques
- Puissance moteur 11 kW
- Alimentation 400 V
- Fréquence 50 Hz
Station de poinçonnage
- Force de poinçonnage 175 t
- Ø x ép. max. de la tôle (acier 400 N/mm²) 40 x 32 mm
- Ø max. x épaisseur de la tôle (acier 400 N/mm²) 57 x 22 mm
- Course 80 mm Col de cygne 625 mm
- Nombre de coups / min 22 /min
Hauteur de travail 810 mm
Cisailles pour plat acier
- Ep. max. du matériau 380 x 30 mm
- Dim. Max. du matériau 600 x 20 mm
- Longueur du couteau 610 mm
- Coupe à 45° 120 x 120 x 15 mm
- Hauteur de travail 810 mm
Cisaille pour barre acier
- Rond 65 mm Carré 50 mm
Capacité de cisaillage
- Coupe à 90° en mm. 200 x 200 x 15 mm
- Coupe à 45° en mm. 80 x 10 mm
- Diamètre du profilé en U 300 x 125 mm µ
- Fraise à profil en T 150 x 15 mm
- Hauteur de travail 1130 mm
Encocheuse
- Ep. max. du matériau 16 mm
- Outils de grugeage en V 100 x 100 x 16 mm
- Largeur 60 mm
- Profondeur 100 mm
Dimensions et poids
- Longueur 2730 mm
- Largeur 1150 mm
- Poids net (brut) 6000 kg
