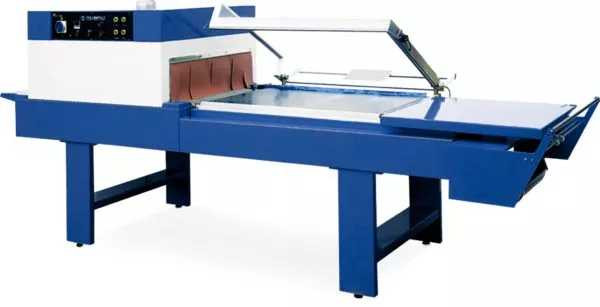

Soudeuse en L semi-automatique avec rétraction - Puissance installée : 12 kW - Surface maximum de soudure : 1150 x 800 mm - Hauteur maximale du produit : 150 mm

La soudeuse en L semi-automatique répond aux besoins de conditionnement des ateliers qui doivent emballer des produits larges ou encombrants sous film rétractable, sans immobiliser l’opérateur pendant tout le cycle.

Il vous suffit d’introduire le produit dans le film et de le positionner dans la zone de soudure.

La fermeture pneumatique, la soudure, l’évacuation et le transfert vers le four s’enchaînent automatiquement.

Avec son cadre de soudure de 1 150 x 800 mm, sa hauteur produit maximale de 150 mm et sa cadence de 300 à 700 pièces par heure, cette machine sécurise une production régulière tout en simplifiant les changements de format.

Son tunnel intégré assure une rétraction homogène pour des emballages nets, protecteurs et valorisants.

Points Forts

• Cadre de soudure 1 150 x 800 mm : conditionnez de grands formats, lots et produits volumineux dans une seule opération.
• Cycle pneumatique semi-automatique : réduisez les manipulations, car la soudure, l’évacuation et le transfert au four sont automatisés.
• Productivité de 300 à 700 pièces/h : adaptez votre capacité de conditionnement aux petites et moyennes séries.
• Tunnel de rétraction intégré de 12 kW : obtenez un film tendu et régulier sans installer un four séparé.
• Sécurité conforme CE : protégez les mains de l’opérateur pendant la fermeture et la réouverture des barres de soudure.

Usages recommandés

• Conditionnement de grands coffrets, packs promotionnels et assortiments multi-produits.
• Filmage de pièces industrielles, composants, accessoires et kits de montage.
• Mise sous film de livres, catalogues, jeux, produits culturels ou articles de papeterie grand format.
• Protection de produits e-commerce avant expédition ou palettisation.
• Regroupement sous film thermorétractable de produits de consommation déjà conditionnés.

Soudeuse en L avec tunnel intégré pour grands formats

Cette machine est une soudeuse en L semi-automatique conçue pour mécaniser le conditionnement sous film thermorétractable de produits jusqu’à 1 150 x 800 mm dans la zone de soudure et jusqu’à 150 mm de hauteur.

Cette configuration convient aux ateliers qui souhaitent augmenter leur cadence d’emballage sans investir dans une ligne entièrement automatique. L’opérateur introduit le produit dans le film, le positionne dans le cadre de soudure, puis laisse la machine gérer les phases répétitives du cycle.

Grâce à son encombrement de 3 500 x 1 400 x 1 500 mm et à son plan de travail placé à 930 mm, cette machine constitue une solution complète de soudure et de rétraction pour les postes de conditionnement industriels.

Cycle pneumatique limitant les manipulations

Le cadre de soudure fonctionne avec un vérin pneumatique alimenté à 6 bar. La fermeture peut être commandée par pédale ou automatiquement, selon l’organisation de votre poste et la répétitivité de vos séries.

Après la fermeture, la lame supérieure à impulsion réalise la soudure et la découpe du film. Le tapis de soudure se déclenche ensuite pour évacuer le produit et le transférer directement vers le tunnel de rétraction. Ce cycle réduit les gestes manuels entre la soudure et le four, ce qui favorise une cadence régulière et limite les manipulations de produits fraîchement emballés.

Les temps de soudure et de déplacement du ruban dans la zone de soudure sont temporisables. Vous adaptez ainsi le cycle au type de film, au format emballé et au niveau de finition attendu.

Rétraction homogène et réglable

Le four de rétraction est intégré à la structure de la machine. Son bloc de 820 x 230 mm est équipé d’un tapis à baguettes dont la vitesse se règle au moyen d’un potentiomètre analogique sur le pupitre de commande.

Les rideaux de partialisation de l’air facilitent une rétraction plus régulière, y compris lorsque le format, la géométrie du produit ou l’épaisseur de film compliquent la circulation d’air chaud. Le convoyeur de déchargement automatique en sortie de four évacue les produits finis afin de fluidifier le poste et de préparer les opérations de contrôle, d’étiquetage ou de mise en carton.

La machine accepte le PVC Blue Film, ainsi que les films polyoléfine thermosoudables à chaud et thermorétractables, dont les références Green Film et Golden Film.

Formats variables et poste de travail organisé

Le cadre de soudure réglable en hauteur permet d’adapter la machine au produit traité. Le large plan de chargement facilite le positionnement des articles volumineux, tandis que le support de bobine réglable, placé sous le plan de travail, libère l’espace autour de l’opérateur.

La consommation d’air comprimé est de 5 Nl par cycle. Avec une puissance installée de 12 kW et une alimentation 400 V triphasée avec neutre, la machine doit être intégrée sur une installation électrique et pneumatique adaptée à un environnement de production.

À qui s’adresse ce produit ?

• Aux responsables de conditionnement devant emballer des grands formats avec une cadence comprise entre 300 et 700 pièces par heure.
• Aux ateliers industriels conditionnant des pièces techniques, accessoires, composants ou ensembles destinés à la distribution.
• Aux entreprises e-commerce et logisticiens souhaitant uniformiser la protection et la présentation des colis ou kits.
• Aux fabricants de coffrets, produits culturels, articles promotionnels et produits de consommation déjà emballés.
• Aux responsables de production recherchant une machine avec soudure, évacuation et rétraction automatisées, tout en conservant un chargement manuel flexible.
