Manipulateur aérien de bobine

Code fiche produit :15085569


  • Capacité.charge : 250 kg
  • Ergonomique
  • Sur chemin de roulement
  • Sur potence


Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Imprimer
Partager
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

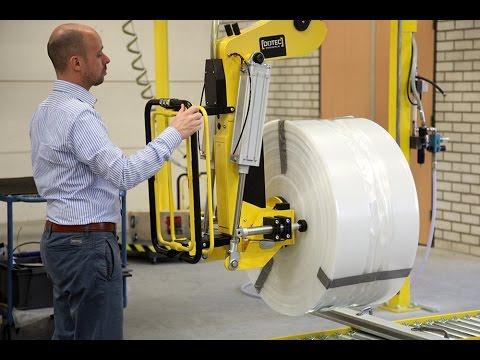

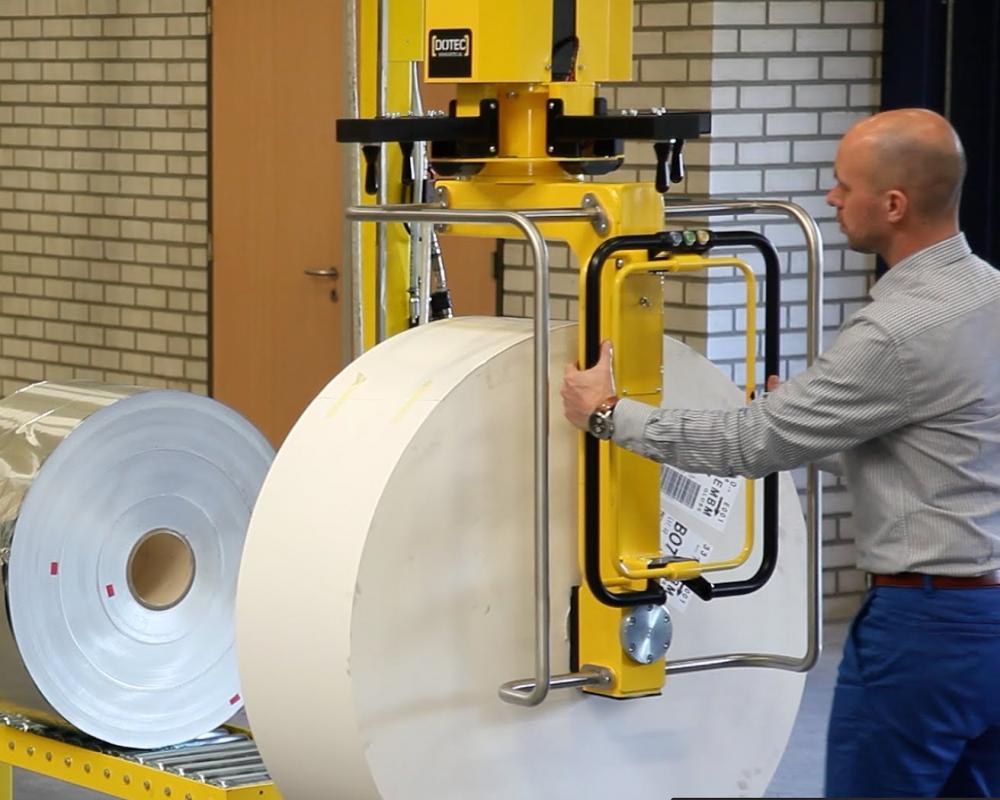

Ce manipulateur aérien de bobine représente une solution ergonomique et complète pour le levage et la rotation des rouleaux et bobines.

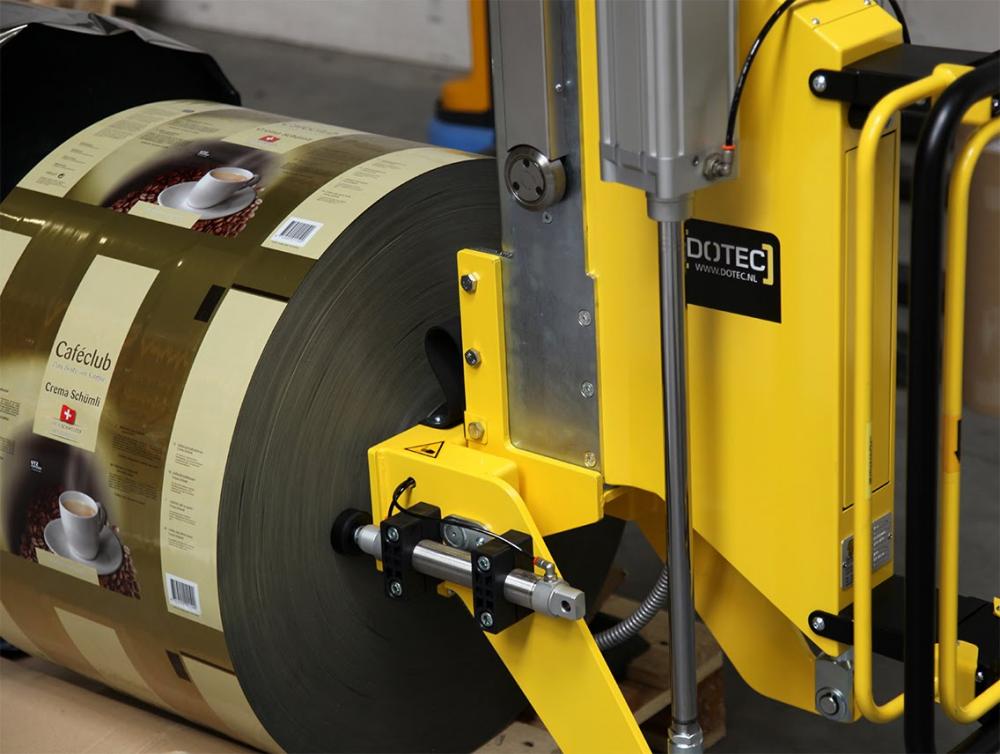

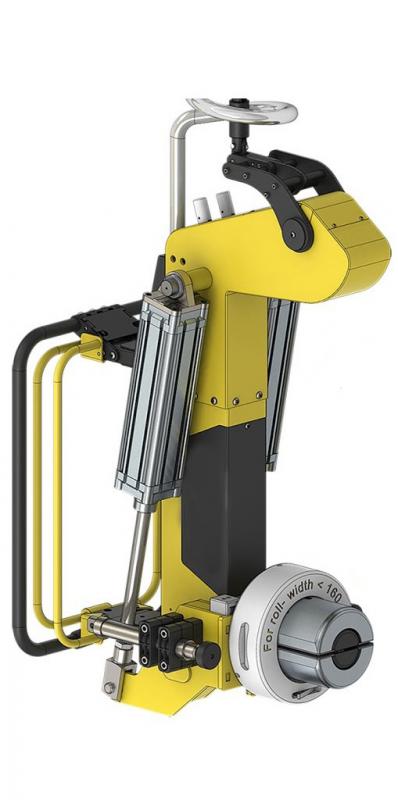

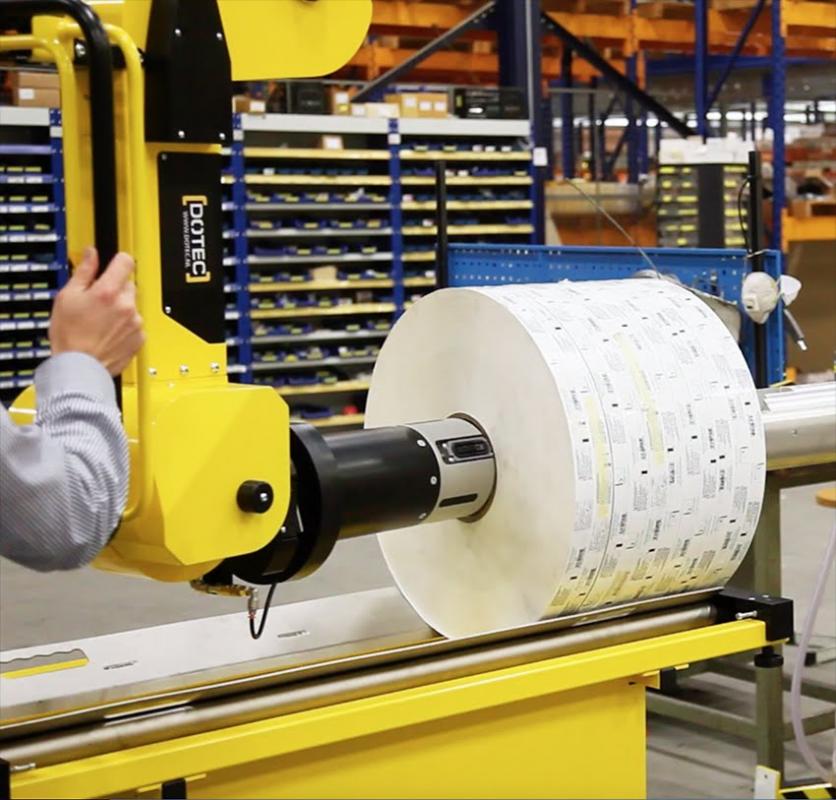

Ayant de procédé de fabrication de grande précision, le manipulateur est équipé d’un dispositif de préhension à pinces pour la prise et la manipulation d’arbres porte-bobines.

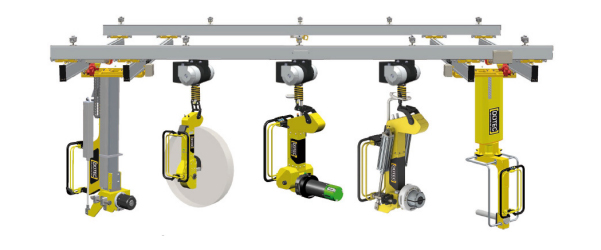

Il existe deux types de structures d'installation pour les manipulateurs aériens : sur chemin de roulement et sur potence.

Ce manipulateur aérien de bobine est destiné aux charges plus élevées allant jusqu’à 250 kg.



Nos atouts :

- Nous proposons différents modèles de manipulation aérienne pour des bobines de 8 à 250 kg.
- Le levage et la rotation des rouleaux nécessitent des solutions ergonomiques et rentables.
- C’est pourquoi nos solutions de manutention par basculement ou par rotation, peuvent répondre à toutes vos problématiques.



Principales caractéristiques :



Poignée ergonomique

- La poignée peut se déplacer librement vers le haut et vers le bas pour faire fonctionner le préhenseur, ce qui permet à l’utilisateur de garder ses yeux sur la charge, tandis que la direction et la vitesse se règlent d’un simple doigt.



Boitier de commande intelligent

- Guide le processus pour les étapes suivantes : prise, basculement, rotation.



Ajustement du centre de gravité

- Assure l’alignement horizontal et vertical dans n’importe quelle condition.
- Le préhenseur vide ou chargé se réglera donc toujours dans la bonne position.



Système abc :

- Basé sur un cylindre d’équilibrage d’air.



Commande za-logic control

- Activée par la poignée ergonomique, cette
- Commande permet à l’air comprimé de pénétrer dans l’équilibreur pour le déplacement vers le haut / vers le bas.
- Les vannes réagissent « proportionnellement », c'est à dire que l'action de « presser » le levier de commande plus fort entraîne un mouvement plus rapide vers le haut et vers le bas.



Balanceur aérien :

- La pression d’air comprimé qui déplace le piston amène la charge « en équilibre » et se déplace en laissant entrer et sortir de l’air comprimé.
- La tige de piston est reliée à une vis à billes, elle-même reliée à la bobine.
- De cette manière, le mouvement linéaire du piston est transformé en un mouvement de rotation de la bobine.
- L’unité de commande logique mesure en permanence la « pression » dans la chambre du piston et utilise cette information pour réagir.
- Une fois que le levage se trouve « en équilibre », la charge peut se déplacer vers le haut et vers le bas, avec un minimum d'effort.
