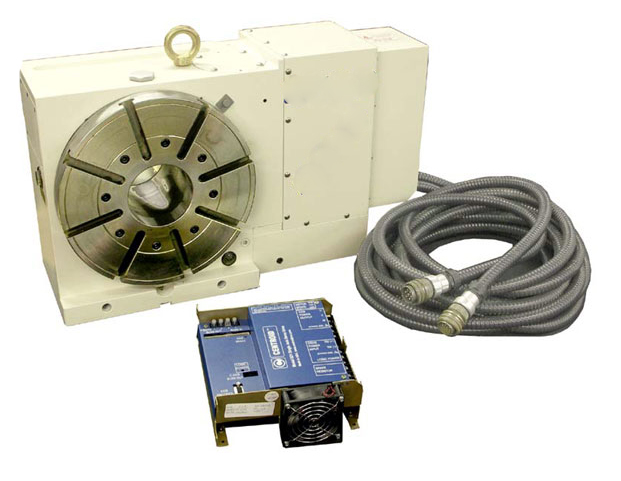

Diviseur numérique diamètre 320

Le diviseur numérique diamètre 320 est une solution idéale pour les applications d'automatisation nécessitant une indexation angulaire précise et un fixage puissant.

Ce modèle est conçu pour effectuer des rotations sur un axe avec une haute précision, permettant de lancer et arrêter des objets à des intervalles angulaires spécifiques.

Son alésage traversant de 110 mm, sa motorisation brushless de 1 KW et son système de freinage pneumatique garantissent une grande fiabilité.

Ce diviseur CNC diamètre 320 s'intègre facilement dans n'importe quel environnement d'usinage, offrant des résultats rapides et fiables pour les professionnels exigeants.



Ses points forts

• Haute précision de positionnement avec une répétabilité de +/- 3 secondes
• Motorisation brushless de 1 KW, assurant un fonctionnement stable
• Frein pneumatique puissant, garantissant un blocage sécurisé

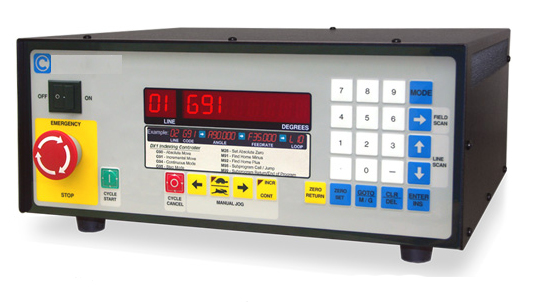

• Facilité d'intégration avec commande manuelle ou via la commande de machine CNC
• Alésage traversant diamètre 110 mm pour une grande flexibilité de fixation

Motorisation et puissance de freinage

Le diviseur CNC diamètre 320 intègre un moteur brushless de 1 KW, garantissant une puissance optimale pour tous types d'applications.

Il est équipé d'un frein pneumatique puissant pour un blocage et déblocage automatique de l'objet à des intervalles angulaires précis.

Ce système assure une grande sécurité et stabilité pendant le processus d'usinage.

Le couple de freinage de la broche atteint 25 KG/M, offrant un maintien fiable pendant les opérations.

Le couple d'entraînement de la broche est de 30 KG/M, permettant une rotation fluide et stable à une vitesse maximale de 16 t/mn.


Conception et matériaux

La broche du diviseur rotatif numérique 320 est montée sur roulements coniques classe A, assurant une longue durée de vie et un fonctionnement précis.

De plus, la vis sans fin en acier trempé et rectifié et la roue en bronze manganèse H.R. garantissent une transmission de mouvement fluide et résistante à l'usure.

Le système de réglage facile des jeux de la roue et de la vis sans fin permet un ajustement rapide pour un fonctionnement optimal.


Précision et résolutions

La répétabilité du diviseur numérique CNC est de +/- 3 secondes, ce qui assure une précision constante pour chaque cycle d'usinage.

Avec une résolution de 0,001 degrés, il est idéal pour les applications nécessitant une haute précision dans la fabrication de pièces complexes.

Le signal de contrôle de blocage garantit que l'objet est maintenu en place pendant toute la durée de l'opération.


Caractéristiques de durabilité et protection

Le diviseur numérique pour fraiseuse bénéficie d'une étanchéité renforcée grâce à des joints en élastomère haute performance, résistants aux fluides et liquides de coupe.

Les câbles de raccordement électriques et électroniques sont protégés par une gaine spéciale, avec un raccordement via des connecteurs AM PHENOL « waterproof », assurant une sécurité accrue et une durabilité dans des environnements difficiles.


Dimensions et charge admissible

Avec un poids total de 210 kg et un plateau diamètre 320, ce diviseur peut supporter une charge horizontale de 200 kg et une charge verticale de 90 kg, offrant une grande capacité de travail tout en restant compact avec des dimensions de 240 x 645 x H : 380 mm.

Le diviseur numérique diamètre 320 est un outil robuste et précis pour toutes vos applications d'usinage CNC.

Son intégration dans votre atelier améliorera la productivité tout en garantissant une grande fiabilité et une longévité optimale.
