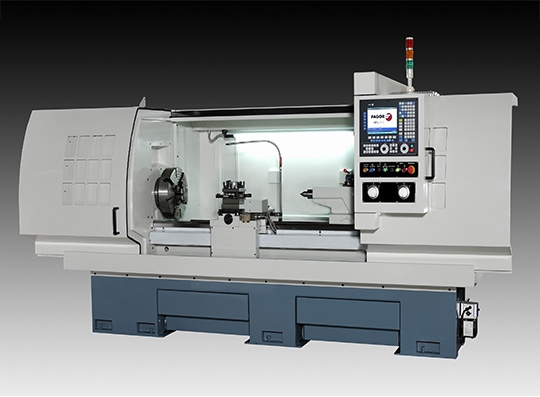

Tour horizontal manuel et numérique - Diam(Ø) : 560 mm - Distance entre pointes : 2000 mm

Le tour horizontal manuel et numérique présenté ici s’adresse aux ateliers qui recherchent une machine polyvalente, simple à programmer et performante en tournage de précision.

Conçu pour fonctionner aussi bien en mode manuel qu’en CNC, ce tour parallèle manuel et CN offre une grande flexibilité pour l’usinage de pièces métalliques, en prototypage comme en production.

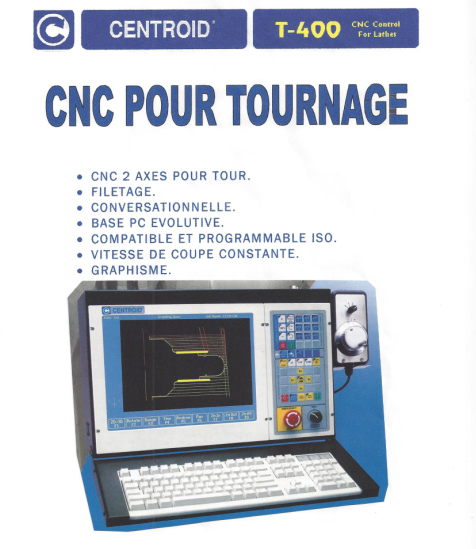

Grâce au système CNC CENTROID T400, la programmation conversationnelle permet de réaliser des pièces simples ou complexes avec un gain de temps notable.

Sa capacité d’usinage est renforcée par un passage de broche de 86 mm et une distance entre pointes de 2000 mm, idéale pour les pièces longues.

Sa structure en fonte monobloc et ses glissières trempées garantissent une précision durable et une stabilité essentielle pour le tournage professionnel.

Ses points forts :

• Utilisation manuelle ou CNC selon vos besoins
• Grande capacité pour pièces longues
• Programmation simple via CNC CENTROID T400
• Bâti rigide garantissant un tournage de précision
• Adapté prototypes, séries courtes et outillages

Une machine polyvalente pour l’usinage manuel et numérique

Ce tour horizontal manuel et numérique combine les avantages d’un tour conventionnel et numérique.

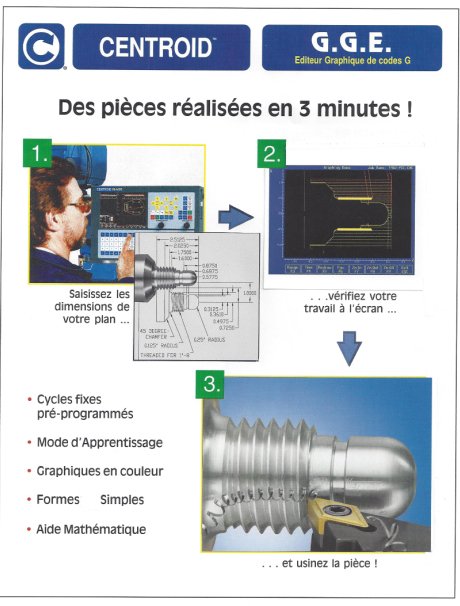

Son système CNC CENTROID T400 conversationnel facilite la programmation, ce qui permet de travailler efficacement en mode manuel ou en CNC.

Cette flexibilité rend la machine adaptée à un large éventail de situations, de la fabrication d’outillages aux petites et moyennes séries.

Ce tour CNC horizontal offre une prise en main rapide pour optimiser l’usinage de pièces métalliques tout en réduisant les temps d’exécution.

Une grande capacité d’usinage pour pièces longues

Avec une distance entre pointes de 2000 mm et un passage de broche de diamètre 86 mm, ce tour d’usinage horizontal permet une large variété d’opérations.

Le passage au-dessus du banc atteint 560 mm, tandis que le passage dans le rompu atteint 780 mm sur 175 mm.

Ces capacités en font un tour d’usinage CN horizontal adapté aux ateliers qui travaillent sur des pièces longues ou de géométries variées.

Il répond parfaitement aux besoins des environnements industriels où la machine-outil d’usinage doit rester fiable et polyvalente.

Un bâti rigide pour un tournage de précision constant

Le bâti en fonte monobloc stabilisé assure une rigidité remarquable pour garantir un tournage de précision.

Les glissières trempées et rectifiées, recouvertes de TURCITE B, réduisent les frottements et améliorent la stabilité des déplacements.

Les vis à billes de diamètre 25 mm sur l’axe X et 40 mm sur l’axe Z renforcent encore la précision de l'ensemble.

Ce niveau de stabilité permet de maintenir un haut niveau de qualité pour l’usinage de pièces métalliques, même lors de cycles répétés.

Une motorisation performante et adaptée au travail intensif

Ce tour métal horizontal est équipé d’une broche 10 HP en 220/380 V tri et de servomoteurs brushless AC de 1 kW sur les axes X et Z.

Les vitesses de broche se répartissent en trois gammes : 15–200 tr/min, 50–650 tr/min et 400–2000 tr/min.

Les vitesses de coupe constantes sont programmables, ce qui optimise les résultats selon les matériaux usinés.

Les avances rapides atteignent 8 m/min sur l’axe Z et 5 m/min sur l’axe X, renforçant la productivité de l’ensemble.

Ergonomie et confort d’utilisation

Les manivelles électroniques sur les axes X et Z permettent de conserver les habitudes du tournage manuel tout en profitant des avantages du CNC.

La contre-pointe CM5, avec un fourreau de 160 mm, facilite le maintien des pièces longues. L’équipement standard inclut : carters de sécurité CEE, mandrin 3 mors Ø250 mm avec mors durs et doux, tourelle à changement rapide avec cinq porte-outils, arrosage, graissage centralisé automatique, éclairage et lunette fixe.

Un ensemble complet pour travailler en sécurité et optimiser votre productivité.

Options pour adapter la machine à votre production

Plusieurs options permettent d’adapter ce tour horizontal manuel et numérique selon vos besoins : tourelle automatique électrique 8 outils, axe C, INTERCON offline, mandrin porte-pinces, lunette à suivre, porte-outils supplémentaires, mandrin 4 mors ou plateau.

Ces équipements renforcent la polyvalence de la machine et élargissent les possibilités de production.
