Chariot porte palan manuel

Le chariot porte palan manuel est conçu pour assurer le déplacement horizontal d’un palan le long d’un rail ou d’une poutre IPN. Chez Techni-Contact, nous proposons des solutions adaptées aux besoins de manutention industrielle.

Qu’est-ce qu’un chariot porte palan manuel ?

Un chariot porte palan manuel est un dispositif de translation qui se fixe sur une poutre métallique. Il supporte un palan et permet de déplacer la charge de manière fluide le long du rail.

Ce type de chariot de levage manuel est utilisé pour faciliter les opérations de levage et de déplacement dans les ateliers, entrepôts et environnements industriels.

Nos chariots porte palan s’adressent aux :

• Ateliers industriels pour le déplacement de charges suspendues
• Entrepôts pour la manutention sur poutre acier
• Sites de production nécessitant un équipement de levage simple

Quels sont les avantages d’un chariot porte palan manuel ?

Le chariot porte palan manuel vous offre plusieurs avantages concrets :

• Déplacement facile des charges suspendues le long d’un rail
• Solution simple et sans motorisation pour la manutention industrielle
• Adaptation aux différentes poutres acier grâce aux modèles réglables
• Amélioration de la productivité dans les opérations de levage
• Réduction des efforts physiques lors de la manipulation des charges

Notre offre de chariots porte palan manuels

Techni-Contact vous propose une large gamme de chariots porte palan manuels :

• Le chariot porte palan manuel 500 à 3000 kg est adapté aux besoins de levage en atelier pour des charges légères à intermédiaires.
• Le chariot porte palan manuel 500 à 10 000 kg répond aux besoins de manutention plus exigeants en environnement industriel.

Tous nos chariots pour palans

Selon vos besoins, nos experts Techni-Contact vous proposent également une gamme complète de chariots porte palan électriques pour motoriser le déplacement des charges et faciliter les opérations répétitives.

FAQ – Questions fréquentes relatives aux chariots porte palan manuels

Pourquoi le choix du profil de la poutre (IPN, IPE, HEA) d’un porte palan est-il déterminant pour l'installation ?

Toutes les poutres métalliques ne se ressemblent pas, et la forme de leurs ailes inférieures dicte la compatibilité du chariot. Une poutre de type IPN possède des ailes inclinées (en pente vers l'intérieur), ce qui exige des galets de chariot légèrement coniques pour épouser cette inclinaison. À l'inverse, les poutres de type IPE ou HEA possèdent des ailes parfaitement plates. Si les galets de votre chariot ne sont pas universels (profil bombé) ou ne correspondent pas exactement au profil de votre poutre, le chariot roule de travers, s'usera prématurément et risquera surtout de dérailler sous la charge.

Chariot porte palan par poussée ou chariot à chaîne : comment comparer la méthode de translation ?

La façon dont l'opérateur déplace la charge le long du rail définit l'ergonomie et la sécurité de l'opération :

• Le chariot par poussée (Chariot libre) : L'opérateur pousse directement la charge ou tire sur le crochet du palan pour faire rouler l'équipement. Solution économique et rapide, idéale pour les charges légères (jusqu'à 2 tonnes) à faible hauteur.

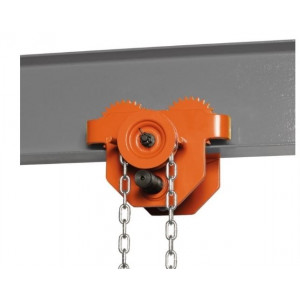

• Le chariot à direction par chaîne (Chariot engrené) : L'opérateur tire sur une chaîne de manœuvre qui entraîne mécaniquement les roues via des pignons. Indispensable pour les charges lourdes (de 3 à 10 tonnes), les charges dangereuses, ou les poutres en grande hauteur (plus de 4 mètres).

Comment s'effectue le réglage précis de l'écartement des flasques sur la poutre ?

La largeur des poutres métalliques (la semelle) varie énormément (souvent de 50 mm à plus de 300 mm). Le chariot doit s'y adapter avec une marge de tolérance stricte (généralement 1 à 2 mm de jeu de chaque côté). Sur la plupart des modèles industriels, les deux flasques latérales du chariot sont reliées par un axe central (la traverse). Le réglage s'effectue en déplaçant un jeu d'entretoises (de grosses rondelles métalliques calibrées) de l'intérieur vers l'extérieur de l'axe, permettant de rapprocher ou d'éloigner les roues avec une précision millimétrique jusqu'à obtenir l'écartement sécuritaire parfait.

Réglage par entretoises ou réglage par vis sans fin : comment comparer la vitesse d'installation d’un chariot porte palan ?

Si votre équipement doit être souvent déplacé d'un chantier à l'autre, le mode de serrage est crucial :

• Le réglage par entretoises (Axe fixe) : Exige de démonter les écrous, retirer l'axe et jongler avec les rondelles. C'est une opération fastidieuse qui prend du temps. Idéal pour une installation permanente (à demeure) dans un atelier.
• Le réglage par vis sans fin (Chariot à pince) : L'axe central est une vis filetée inversée (comme un serre-joint). En tournant la manivelle, les deux flasques s'écartent ou se resserrent simultanément. L'installation prend 10 secondes, parfait pour la maintenance nomade.

Qu'est-ce que le système anti-chute du chariot porte palan et pourquoi est-il obligatoire ?

La sécurité de votre personnel repose sur ce dispositif purement mécanique. La législation européenne sur les appareils de levage exige que les chariots porte-palan soient équipés de pattes "anti-chute" et "anti-déraillement". Concrètement, ce sont des plaques ou des ergots en acier massif soudés sur les flasques du chariot, qui descendent sous le rebord de la poutre. Si un axe cède ou si un galet se brise brutalement sous le poids de la charge, ces pattes viennent s'écraser sur la poutre, bloquant instantanément la chute du chariot dans le vide.

Accrochage par œillet ou accrochage par crochet : comment comparer la liaison avec le palan ?

La manière dont vous suspendez votre palan manuel sous le chariot modifie l'encombrement global :

• L'accrochage par crochet (Suspension libre) : L'axe du chariot possède un anneau pour y suspendre le crochet supérieur de votre palan. C'est universel et flexible, permettant de détacher le palan facilement, mais consomme beaucoup de hauteur utile.
• L'accrochage par œillet (Suspension intégrée) : Le palan est directement boulonné à la traverse du chariot, supprimant le crochet supérieur. Le système est plus rigide et permet de gagner de précieux centimètres de levage.

Pourquoi la notion de "hauteur perdue" (Headroom) est-elle critique dans un atelier bas de plafond ?

Dans de nombreux garages ou ateliers de maintenance, la hauteur sous plafond est limitée. La "hauteur perdue" correspond à la distance verticale incompressible mesurée entre le dessous de la poutre de roulement et le fond du crochet du palan lorsqu'il est remonté au maximum. Un chariot standard combiné à un palan à crochet peut créer une hauteur perdue de 50 à 60 cm, vous empêchant de lever votre pièce au-dessus d'un établi. Pour contrer cela, il faut investir dans un "chariot à hauteur perdue réduite" où le corps du palan est physiquement encastré au plus près des galets.

Chariot porte palan en acier standard, inox ou ATEX : comment comparer les finitions selon l'environnement ?

La métallurgie du chariot doit résister aux agressions chimiques de votre site de production :

• L'Acier standard peint : Très robuste, couvert d'une peinture époxy, idéal pour 90 % des ateliers de mécanique, chantiers navals et entrepôts secs.
• L'Acier Inoxydable (Inox 316) : Insensible à la corrosion, il est strictement exigé dans l'industrie agroalimentaire, les abattoirs ou les laboratoires pour supporter les lavages chimiques intensifs.
• Le traitement ATEX (Atmosphère Explosive) : Obligatoire dans la pétrochimie. Le chariot est équipé de galets en bronze (zéro étincelle de friction) et de chaînes spécifiques.

Est-il possible d'utiliser un chariot porte-palan sur un monorail courbé (cintré) ?

Oui, il est tout à fait possible de faire circuler une charge suspendue sur une poutre qui tourne, mais cela impose des contraintes mécaniques strictes. Un chariot manuel classique est conçu pour rouler droit. Si vous l'engagez dans un virage trop serré, ses flasques vont se coincer (arc-boutement) contre les bords de l'IPN. Pour un monorail courbé, vous devez consulter la fiche technique du chariot pour vérifier le rayon de courbure minimum autorisé (souvent 1 à 1,5 mètre). Pour des virages très serrés, il faut opter pour des chariots articulés équipés de doubles bogies pivotants.

Chariot porte palan avec galets en acier usiné ou galets avec roulement étanche : comment comparer la qualité de roulage ?

La durée de vie et la fluidité de votre chariot dépendent du cœur de ses roues :

• Les galets classiques (sur bagues en bronze) : Solution rustique et économique. Le frottement est important, demandant un effort de poussée plus grand. Idéal pour des charges légères ou une utilisation ponctuelle.
• Les galets sur roulements à billes étanches (ZZ ou 2RS) : C'est la norme de la qualité industrielle. Les roulements sont graissés à vie et protégés de la poussière. Le chariot glisse sur le rail avec une résistance minimale et ne nécessite quasiment aucune maintenance.
