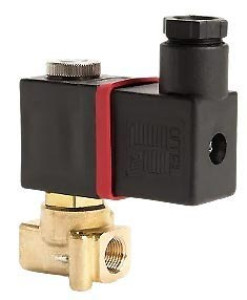

Electrovanne industrielle - Tension d’alimentation : 24 V DC à 230 V AC - Puissance de bobine : 2 à 32 W - Diamètre nominal : 1 à 20 mm

Vous devez piloter des circuits d’eau, d’air comprimé, de vapeur ou de fluides techniques avec fiabilité, tout en gardant la maîtrise de la pression, de la température et de la sécurité de vos installations. Notre gamme d’électrovannes industrielles 2/2, 3/2 et électrodistributeurs 5/2 couvre du simple arrêt de ligne aux architectures d’automatisation complexes, avec des configurations NF/NO adaptées aux fonctions de sécurité et de process.

Du miniature G1/8 commande directe à la membrane attelée DN 75 mm, en passant par les versions vapeur 175 °C ou haute pression jusqu’à 100 bar, chaque famille (110A, 220A, 230A, 251A, 276A, 280A…) est conçue pour limiter les coups de bélier, faciliter l’installation et sécuriser vos utilités.

Points forts

• Large offre 2/2 NF et NO : de la commande directe aux manchons assistés anti coup de bélier pour adapter la vanne au profil de pression et au mode de fonctionnement de votre réseau.
• DN de 1,2 à 75 mm et raccordements de M5 à G3 : du pilotage de micro-circuits au gros débit sur collecteurs principaux.
• Matériaux laiton, inox et aluminium : compatibilité avec eau industrielle, air comprimé, vapeur, fluides corrosifs et circuits pneumatiques.
• Pressions jusqu’à 100 bar et vapeur jusqu’à 175 °C : modèles dédiés haute pression (280A/280B) et vapeur (245A) pour les lignes critiques.
• Montage en batterie et technologie sans friction : versions multivoies 106A/107A et distributeur 700M à membranes pour l’automatisation pneumatique durable.

Usages recommandés

• Pilotage d’électrovanne 2/2 NF pour l’isolement et la sécurité d’alimentation en eau ou en air sur lignes de process.
• Gestion de la vapeur process ou utilités avec électrovanne à piston assisté dédiée haute température.
• Distribution et purge de circuits pneumatiques via électrovannes 3/2 NF/NO et électrodistributeur 5/2.
• Alimentation modulable de plusieurs machines grâce aux modules en batterie 106A/107A avec alimentation commune.
• Commande de circuits haute pression (jusqu’à 100 bar) pour fluides spéciaux et bancs d’essai industriels.

Gamme structurée par fonction et configuration de voies

La gamme couvre les électrovannes 2/2 NF et NO, les 3/2 NF/NO et un électrodistributeur 5/2, ce qui permet de traiter aussi bien la simple fonction d’ouverture/fermeture que la distribution ou la commutation de circuits. Les modèles 2/2 NF et NO sont disponibles en commande directe, manchon assisté anti coup de bélier, piston assisté ou membrane assistée / attelée, ce qui permet d’aligner le choix de la vanne avec la pression différentielle disponible et la nature du fluide. Les versions 3/2 et le distributeur 5/2 Type 700M adressent directement les architectures d’automatisation pneumatique et hydraulique.

Capacités hydrauliques et enveloppes de service

Les raccordements s’étendent de M5 jusqu’à G3 avec des DN de 1,2 à 75 mm, ce qui couvre aussi bien les lignes pilotes que les gros débits sur collecteurs ou réseaux principaux. Les pressions de service vont de 0 bar pour les commandes directes et membranes attelées, jusqu’à 100 bar sur certaines versions piston assisté inox (Type 280A/280B) pour les circuits haute pression. Les modèles spécifiques vapeur comme le 245A acceptent des températures jusqu’à 175 °C, adaptés aux applications de vapeur utilité et process.

Matériaux, joints et compatibilité fluide

Les corps en laiton couvrent la majorité des besoins en eau industrielle, air comprimé et utilités, tandis que les corps en inox sont dédiés aux fluides corrosifs, aux environnements sévères et aux pressions élevées. Les modèles en aluminium sont réservés aux électrovannes 3/2 légères et aux électrodistributeurs, optimisés pour les systèmes pneumatiques. La gamme de joints Nitrile (B), FKM (Viton), EPDM (E), PTFE (T), Chloroprène (C) permet d’adapter la vanne à la compatibilité chimique et thermique recherchée, avec un compromis maîtrisé entre étanchéité, longévité et plage de température.

Best-sellers et cas d’usage privilégiés

Les best-sellers comme les 110A, 220A, 230A, 251A et 276A couvrent l’essentiel des cas d’usage en B2B industriel. Les 110A/230A en commande directe miniature G1/8 sont adaptés aux circuits de pilotage compacts. Les 220A/220B en G1/4 à G1/2 offrent une base standard pour la plupart des utilités. Les 251A à membrane assistée adressent les gros débits jusqu’à DN 75 avec une pression de service jusqu’à 15 bar, tandis que les 276A/276B à membrane attelée permettent un fonctionnement à 0 bar de pression différentielle, idéal pour les circuits à faible charge ou les retours gravitaires.

Réduction des coups de bélier et continuité de service

Les modèles à manchon assisté anti coup de bélier (120A, 121A, 160A, 162A) sont conçus pour limiter les surpressions transitoires lors de la fermeture, ce qui protège les réseaux de distribution et augmente la durée de vie des installations. Les électrovannes montables en batterie 106A/107A permettent de regrouper de 1 à 3 vannes en standard (jusqu’à 10 sur demande) avec alimentation commune ou conduites de travail communes, ce qui simplifie le câblage, réduit les pertes de charge et facilite la maintenance.

Technologie sans friction pour l’automatisation

L’électrodistributeur 5/2 Type 700M utilise une technologie à membranes “nid d’abeilles” sans pièce en friction, ce qui réduit l’usure mécanique et prolonge la durée de vie en service continu. Cette architecture est particulièrement adaptée aux systèmes d’automatisation pneumatique où les cadences de commutation sont élevées et où la stabilité dans le temps et la disponibilité de l’installation sont des critères majeurs.

À qui s’adresse ce produit ?

• Responsables maintenance et utilités : pilotage fiable d’eau industrielle, air comprimé et vapeur avec réduction des coups de bélier et facilité de remplacement en ligne.
• Ingénieurs process et automaticiens : large choix de configurations 2/2, 3/2 et 5/2 NF/NO, DN, pressions et matériaux pour optimiser les boucles d’automatisation et les architectures de process.
• Responsables froid, HVAC et vapeur : modèles dédiés vapeur haute température et versions inox haute pression pour les circuits critiques.
• Acheteurs industriels : gamme cohérente laiton/inox/aluminium avec best-sellers standardisés, permettant de réduire le nombre de références et de sécuriser l’approvisionnement.
• Responsables HSE et sécurité : choix clair entre positions NF/NO, gestion des fonctions de sécurité et matériaux adaptés aux contraintes réglementaires et environnementales.
