Crawler pour inspection

Des crawlers magnétiques modulaires polyvalents ont été développées pour des inspections automatisées par ultrasons, vidéo ou électro-magnétiques.

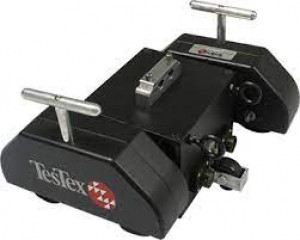

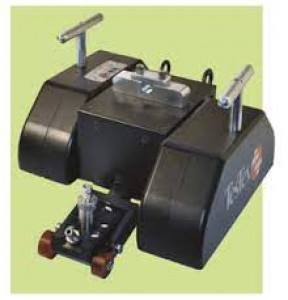

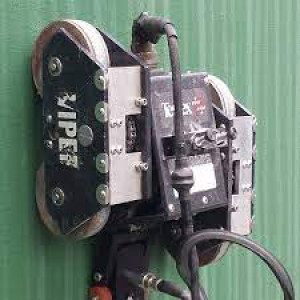

Le VIPER est un Crawler avancé, léger et modulaire développé par TesTex pour transporter des équipements de technique ultrasonique et électromagnétique pour les inspections de surfaces métalliques verticales et horizontales. En utilisant des aimants permanents, le Viper peut se déplacer de haut en bas, verticalement et sur des surfaces horizontales avec facilité. Une manette de commande permet de le diriger pour une maniabilité rapide. Le système alimente en eau (couplant) le traducteur à ultrasons (en option) pour les mesures d'épaisseur en continu. D'autres techniques NDT, y compris la vidéo, peuvent être couplées au Crawler en adaptant le système.

Caractéristiques de conception spéciales

◆    Des aimants permanents puissants maintiennent le système à la surface même à travers plusieurs couches de peinture.

◆    Conception de roue décalée pour un contact de surface maximal à tout moment.

◆  Moteurs à engrenages planétaires durables et à couple élevé. Vitesse et direction variables via une manette de commande.

◆  Conception flexible pour se déplacer sur les obstructions telles que les joints de soudure ou les zones rapiécées.

◆   Données de distance traitées via un encodeur en quadrature optique.*

◆   Transporte un traducteur ultrasonique, une caméra vidéo ou un scanner électromagnétique.

◆   Compatible avec tout détecteur de défauts.

◆   Option de conception de contour pour les surfaces courbes telles que les tuyaux, les colonnes, les piles, les récipients sous pression, etc.

* L'encodeur peut être compatible avec la plupart des détecteurs de défauts U.T., à condition que l’appareil soit mis à la disposition de TesTex ou qu'un schéma de câblage puisse être obtenu ou fourni par le client.

Composants du système

◆   Crawler motorisé, électronique de commande, manette de commande (3 vitesses ; réglage gauche / droite, avant / arrière)

◆   Câble ombilical de 30,5 m avec enrouleur.

◆  Unité de contrôle de distribution de fluide et réservoir de fluide pliable de 5 gal

◆   Mallette de voyage avec roues de transport.

◆   Capteur mono-élément 5,0 MHz, diamètre 0,5".
