Inspection de tubes

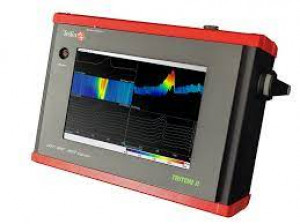

Le système TRITON LFET NDT est le système et la méthode de balayage de diamètre extérieur le plus innovant pour tester les murs d'eau, les surchauffeurs / réchauffeurs / économiseurs et autres tubes / tuyauteries à ce jour.

Il s'agit d'un système CND multicanal permettant de scanner la plupart des tubes de chaudière et des tuyaux de processus à partir du diamètre extérieur. Il détecte et quantifie le diamètre interne, le diamètre externe et les défauts de matériaux internes dans les matériaux ferreux et non-ferreux. Le système utilise une méthode sèche sans contact basée sur les principes de l'électro-magnétisme. Il tolère une échelle de surface uniforme et des tests à une vitesse de balayage de 3 à 4,5 m par minute.

Le système est rapide, précis, rentable et éprouvé sur le terrain. En outre, le système peut être adapté à de nombreuses applications différentes telles que le test de ligaments, de coudes, de zones restreintes d'espace, de tubes de petit diamètre, etc.

Avantages et caractéristiques de conception

◆  Méthode sans contact sec. Aucun couplant nécessaire.

◆ La rouille, le tartre et les revêtements uniformes n'ont aucun impact sur le processus de test

◆ Variété de scanners profilés pour s'adapter à tout diamètre de tube / tuyau. Scanners d'applications spéciales disponibles pour de nombreuses tâches différentes telles que les ligaments, les courbures, les espaces restreints, les tubes de petit diamètre, etc.

◆ Vitesse de numérisation jusqu'à 3 à 4,5 m/minute.

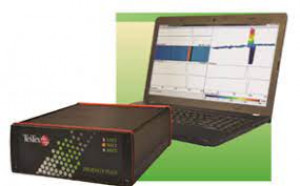

◆ Léger, électronique modulaire / PC

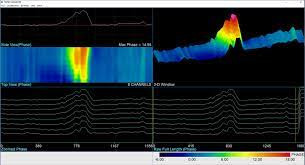

◆ Affichage des données en temps réel avec traitement avancé du signal.

◆ Graphiques couleur haute résolution avec affichage 3D

◆ 8 ou 16 capteurs selon la taille des tubes / tuyaux

◆ Teste les matériaux ferreux et non ferreux

◆ Dimensions : 223mm L x 210mm l x  76mm H

◆ Poids : 1.93kg

◆ Connexion : prise USB 2.0 vers ordinateur portable

◆ Alimentation : 100-240 VAC, 47-63Hz, Adaptateur 1,5-0,6 A à 12 VDC ou 14,8 VDC 10 Ah Lithium Polymère (durée de charge de 10 heures)

◆ Plage de fréquence : 5 Hz à 25 kHz

◆ Canaux : jusqu’à 8 canaux

Scanners de diamètre extérieur de 152 mm et 203 mm pour le test des tubes. Ces scanners peuvent être profilés en tubes à essai de n’importe quel diamètre

Scanners à profil bas pour les zones difficiles à atteindre et l'espace limité entre les tubes. Ces scanners peuvent généralement s'adapter entre des tubes où seulement 12 mm d'espace sont disponibles.

Spécifications techniques :

Électronique

◆ Technique : Technique électromagnétique basse fréquence (LFET)

Défauts / formes d'onde typiques :

Le TRITON LFET peut détecter le gougeage caustique et phosphaté, les cellules endommagées par l'hydrogène / corrosion, les piqûres d'oxygène, la fissuration (y compris la fissuration par corrosion sous contrainte sur l'acier inoxydable), l'érosion des gaz de combustion / haute / basse NOx et SOx, les vermoulures et les défauts de fabrication (par inspection de base).
