Tandem de cerclage automatique - Cadence : plus de 35 cerclages/minute - Consommation électrique : 4 kVA - Poids : 1150 kg

Vous devez sécuriser vos expéditions à haute cadence sans multiplier les postes de cerclage manuel?

Le tandem de cerclage automatique répond exactement à ce besoin en assurant jusqu’à 40 cerclages croisés par minute, en continu, sur cartons, colis, paquets, objets ronds, emballages et imprimés.

Conçu autour de deux cercleuses Mosca full automatiques associées à un renvoi d’angle à rouleaux et bandes, il s’intègre facilement dans vos lignes existantes et réduit drastiquement les aléas de fin de ligne.

Vous gagnez en productivité, en régularité de serrage et en sécurité opérateur, tout en limitant le bruit et la maintenance au quotidien.

Points Forts

• Cadence de jusqu’à 40 cerclages croisés/min : adaptée aux lignes à haut débit et aux pics de charge.
• Motorisation brushless multi axes : mouvements précis, bruit réduit et maintenance simplifiée.
• Convoyeurs à variateur de fréquence : accélération et décélération maîtrisées pour protéger vos produits.
• Pilotage par PLC Siemens S7 et écran tactile Proface : diagnostic rapide, réglages intuitifs, compteurs de cycles intégrés.
• Alimentation et gestion du feuillard PP 5 à 12 mm entièrement automatiques : tension auto réglée, éjection des boucles vides, fin de bobine détectée.

Usages recommandés

• Cerclage croisé automatique de cartons de préparation de commandes en logistique et e commerce.
• Sécurisation de paquets et imprimés en industrie graphique et presse.
• Cerclage de boîtes carton et colis mixtes en fin de ligne de conditionnement.
• Traitement de lots de paquets ou objets ronds nécessitant un maintien fiable au transport.
• Automatisation d’un poste de cerclage manuel existant sur convoyeurs motorisés.

Tandem de cerclage haute cadence pour fin de ligne

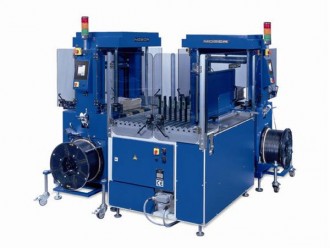

Le tandem de cerclage automatique est spécialement conçu pour le cerclage automatique de boîtes carton, colis, paquets, objets ronds, emballages et imprimés. Il est constitué de 2 cercleuses Mosca full automatiques associées à un renvoi d’angle par rouleaux et bandes, ce qui permet d’enchaîner cerclage longitudinal et croisé sans rotation du colis et de dépasser 35 cerclages par minute en ligne, jusqu’à 40 cerclages croisés par minute selon le mode d’exploitation. Cette architecture en tandem convient particulièrement aux lignes à haute cadence et aux environnements multi formats.

Motorisation brushless et convoyage contrôlé

Tous les mouvements principaux sont motorisés par des moteurs brushless, ce qui réduit le bruit, améliore la précision de positionnement et limite l’usure mécanique. Les bandes transporteuses sont pilotées par variateur de fréquence avec rampe d’accélération et de décélération, ce qui évite les à coups et protège les produits fragiles sur la ligne. Le châssis peut être équipé d’une protection contre les chocs et d’une combinaison roulettes plus pieds à vis pour faciliter l’implantation ou le réagencement.

Contrôle de ligne et interface opérateur

Le pilotage du tandem s’appuie sur un PLC Siemens S7 et un écran tactile Proface qui centralise les commandes, les indications de fonctionnement, l’affichage des défauts et les compteurs de cycles. La distance entre les cerclages est ajustable directement depuis le panneau de commande, ce qui permet d’adapter rapidement la configuration à un nouveau format produit. Des contacts libres de potentiel simplifient la gestion amont aval avec les autres équipements de ligne, tandis qu’une colonne lumineuse trois voyants en option signale états et fin de bobine à distance.

Gestion avancée du feuillard et qualité de serrage

Le tandem travaille avec des feuillards PP de 5 à 12 mm montés sur un support bobine diamètre moyeu 200 mm et largeur 190 mm. L’alimentation du feuillard est entièrement automatique, avec détection de fin de feuillard, éjection du feuillard restant et éjection automatique de la boucle en cas de cerclage à vide pour limiter les arrêts intempestifs. Le réglage automatique de la tension du feuillard assure un serrage régulier d’un colis à l’autre, complété par un système de soudage chauffant 24 V à régulation électronique pour une fermeture fiable. Le guide feuillard à ouverture totale facilite les interventions de maintenance et de nettoyage.

Une option de réglage automatique de la tension avec détection avec ou sans cerclage par cellule à ultrasons renforce la sécurité de process, notamment sur des flux produits hétérogènes ou sensibles.

Consommation énergétique, sécurité et personnalisation

L’installation fonctionne en 400 V 415 à 440 V, 50 à 60 Hz, 3 Ph et 16 A pour une consommation de 4 kVA, ce qui reste compatible avec la plupart des environnements industriels. Le poids de 1 150 kg garantit une bonne stabilité de la machine. La caractérisation plexiglas et la conformité CE assurent une protection des opérateurs et une visibilité sur la zone de cerclage pour le contrôle visuel. La machine est livrée en peinture RAL 5010 bleu gentiane, avec possibilité de peinture spéciale suivant nuancier RAL pour harmonisation avec vos standards usine.

Options fonctionnelles pour environnements exigeants

Parmi les options, la presse double à commande électromécanique et le double stop paquet horizontal sans énergie pneumatique permettent de stabiliser des produits difficiles et d’améliorer la compacité des charges. Un guidage latéral pour produits difficiles assure le centrage des colis avant cerclage. Ces options rendent le tandem particulièrement adapté aux charges instables, aux imprimés ou aux produits conditionnés hétérogènes.

À qui s’adresse ce produit ?

• Responsable logistique ou entrepôt : besoin de sécuriser l’expédition, fiabiliser le cerclage croisé et absorber des pics de volumes sans augmenter le personnel au poste.
• Responsable production ou industrialisation : recherche d’un tandem de cerclage haute cadence intégrable sur ligne existante, avec interface PLC standard et cadence supérieure à 35 cerclages par minute.
• Responsable maintenance : attente d’une machine à moteurs brushless, accessible, avec diagnostic par IHM, guide feuillard à ouverture totale et peu d’organes pneumatiques grâce aux commandes électromécaniques.
• Acheteur industriel : comparaison sur le coût global de possession, la consommation de feuillard PP, la disponibilité des pièces Mosca, la conformité CE et la personnalisation couleur RAL.
