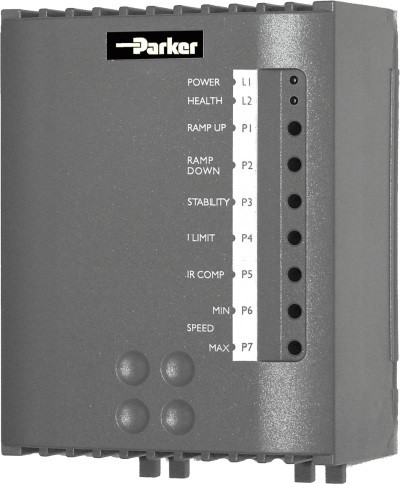

Ces variateurs de vitesse à courant continu ont été conçus pour piloter en vitesse et position, en boucle ouverte ou fermée, les moteurs asynchrones ou moteurs servo.
Il est utilisé dans diverses applications :
- Convoyeurs, contrôle de vitesse simple
- Machines d'emballage
Ces variateurs de vitesse sont très compacts.
-
Caractéristiques générales :
- Conception économique haute fonctionnalité
- Capot de protection IP20
- Variateur compact et montage sur rail DIN
- Sélection alimentation 110 VAC ou 230 VAC
- Génératrice tachimètrique ou retour tension d'induit
-
Caractéristiques techniques :
Alimentation:
Monophasé
- 110-120 VAC ± 10 %, 50-60 Hz ± 5%
- 220-240 VAC ± 10 %, 50-60 Hz ± 5%
Courant Induit:
- 3A (506) / 6A (507) / 12A (508)
Sortie:
- Excitation moteur 2A DC
Environnement:
- 0-45°C / 32-113°F
- Altitude max 1000 m
Protection:
- IP20
Retour Vitesse:
- Génératrice tachymétrique / – tension d’induit
Signal:
- Vitesse nulle / – Variateur prêt
Protection:
- Détection blocage rotor 15 s
- Protection électronique contre les surintensités
Réglages par potentiomètre:
- Vitesse maximum
- Vitesse minimum
- Temps :
. accélération (1-15 secondes)
. décélération (1-15 secondes)
- Stabilité de vitesse
- Compensation de RI
- Limitation de courant (0-100%)
Standards :
- Conformité CE selon EN50178 (Sécurité, Directive Basse Tension).
- Conforme CE selon EN61800-3 (Directive CEM) avec filtre externe
- Certifié NTRL selon la norme US UL508C
- Certifié NTRL selon la norme Canadienne C22.2 #14
