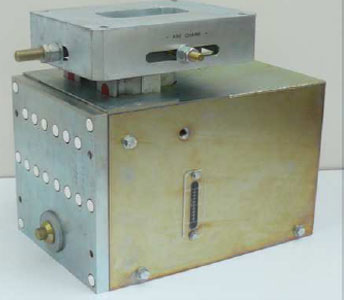

Vérin d'alignement micrométrique

Dimensions mi course (Lxlxh) mm : 386 x 260 x 351

Code fiche produit :9983376
Prix sur demande
4.3/5
Qualité de service garantie



Le vérin d'alignement micrométrique bénéfice d’une grande capacité de charge allant jusqu’à 62,5 KN grâce à la grande raideur axial. Ce vérin d’alignement est muni d’un syst&e...

[En savoir plus]


Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Imprimer
Partager
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

Le vérin d'alignement micrométrique bénéfice d’une grande capacité de charge allant jusqu’à 62,5 KN grâce à la grande raideur axial.

Ce vérin d’alignement est muni d’un système anti rotation de la tige ce qui lui permet ainsi une facilité de mise en œuvre.

Caractéristiques techniques :

- Course verticale maxi : 50 mm
- Résolution de construction : 5 μm
- Déplacement suivant X : ± 15 mm
- Déplacement suivant Z : ± 30 mm
- Inclinaison plateau : ±2° max
- Résolution vernier Y (visualisation course): 5mm

Conditions de fonctionnement :

- Décollement du plateau possible si FR> 6 x FY
- Masse actionneur : 94Kg

Capacité de Charge :

- Verticale(Y): 62,5 kN
- Radiale(Z): 31% de la charge verticale
- Radiale (X): 15% de la charge verticale
- Accidentelle : 110% charge nominale
- Dimensions mi course(Lxlxh): 386 x 260 x 351 mm
- Température optimale d’utilisation : 20 à 22°C
- Protection : Traitement des faces extérieures.
- Facteur de service : Suivant utilisation : nous consulter

Pour plus d’informations, veuillez consulter la fiche technique ci dessous.
