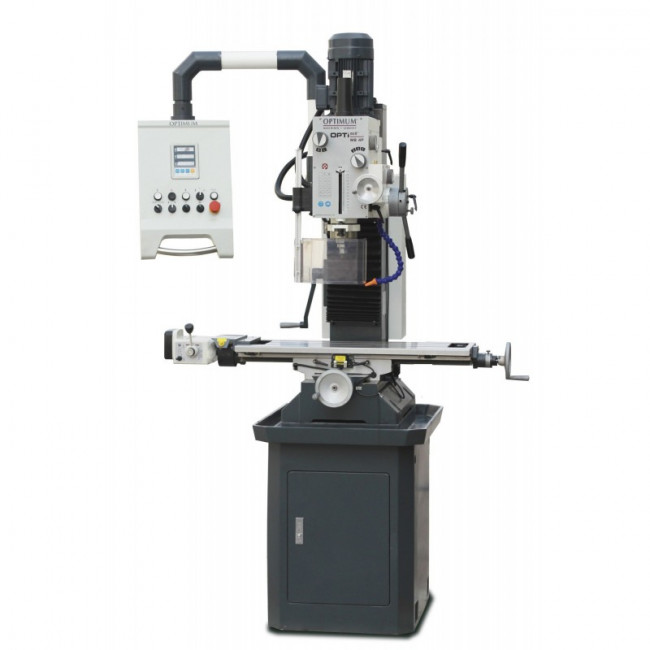

Cette perceuse-fraiseuse avec fonction taraudage est une machine disposant de :
- Avance automatique
- Descente automatique
- Arrosage
- Socle
- Afficheur 3 axes de série
C'est une perceuse-fraiseuse universelle de précision avec une boîte mécanique de 12 vitesses.
Cette perceuse-fraiseuse dispose de la fonction taraudage.
-
Caractéristiques générales :
- Large gamme de vitesses (12) obtenues grâce à une boîte mécanique et un moteur bi-vitesses (95 - 3200 T/min.)
- Pignons haute qualité rectifiés et trempés, lubrifiés par bain d’huile
- Montée et descente motorisée de l’axe Z
- Fonction taraudage avec butée de profondeur réglable
- Descente fine manuelle
- Descente automatique de broche 3 vitesses

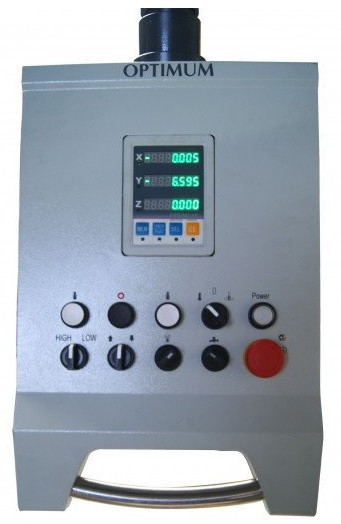

- Afficheur digital sur les 3 axes (X, Y et Z)
- Tête de fraisage inclinable à ± 60°
- Avance longitudinale automatique de série (axe X)
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Socle de série

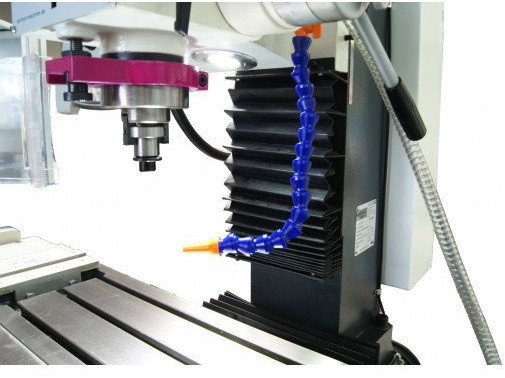

- Système d’arrosage de série
- Équipée d’un arrêt d’urgence “coup de poing”
- Existe en version 230 V avec convertisseur de fréquence
- Un excellent rapport qualité/prix
- Norme DIN EN 55011 Classe C2
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Puissance moteur : 1.1/1.5 kW 400 V ~ 50 Hz
- Capacité de perçage (acier St. 37) : Ø 32 mm
- Capacité en continu (acier St. 37) : Ø 28 mm
- Capacité de surfaçage max. : Ø 63 mm
- Capacité de fraisage en bout max. : Ø 28 mm
- Attachement de broche : CM4
- Course de broche : 120 mm
- Col de cygne : 258 mm
- Vitesses de broche : 95 - 3200 T/min
- Inclinaison de la tête : ±60°
- Course de la tête en axe Z : 350 mm
- Plage de vitesses : 95 à 3200 T/min.
- Nombre de vitesses : 2 x 6 vitesses
- Descente automatique de broche : 0.1 / 0.18 / 0.26 mm/T.
- Dimensions de la table (L x l) : 800 x 240 mm

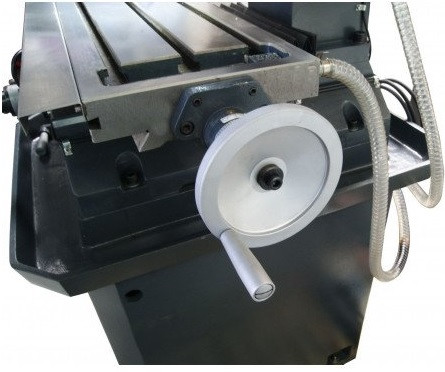

- Course de la table en axe X : 560 mm (automatique)
- Course de la table en axe Y : 195 mm
- Nombre de rainures : 3
- Rainures en "T" : 14 mm
- Entraxe des rainures : 80 mm
- Dimensions de la machine (L x l x h) : 1600 x 930 x 2110 mm
- Poids net (brut) : 496 kg (565 kg)
- Socle Système d’arrosage
- Avance automatique sur l’axe X
- Visu 3 axes
- Axe Z motorisé Arbre CM 3 / B16
- Douille de réduction CM 4 / CM 3
