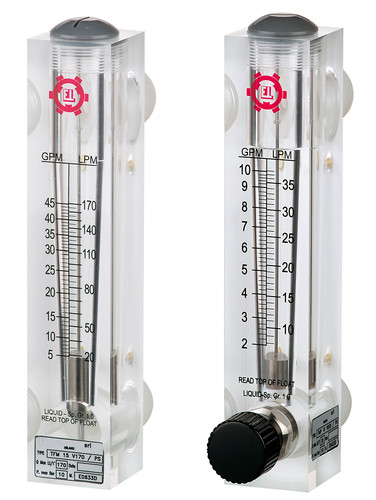

Ces débitmètres à flotteurs en panneau permettent de mesurer en continu le débit sur l'air et liquides neutres.
Ils sont destinés à diverses applications :
- Mesure
- Analyse
Ils fonctionnent selon le principe du ludion.

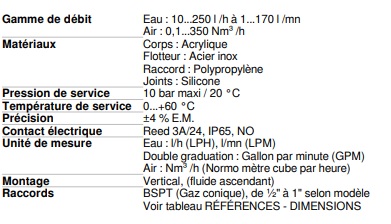

Caractéristiques :
- Lecture directe
- Corps : Acrylique
- Flotteur : Inox
- Débit eau : 10...250 l /h à 1...170 l /mn
- Débit air : 0,1...350 Nm³ /h
- Pression maxi : 10 bar
- Version avec vanne de réglage de débit
- Montage en panneau
- Contacts électriques en option.
- Le fluide circule verticalement de bas en haut, dans un tube tronconique, s’élargissant vers le haut
- Le flotteur poussé par le fluide se déplace jusqu’à une hauteur correspondant à une section de passage telle que le poids du flotteur équilibre la poussée du fluide
- L’arrête supérieure du flotteur indique le débit instantané sur l’échelle de mesure située surle tube.
- Pour effectuer un contrôle de débit, il est possible e commander une version équipée de 2 contacts électriques Reed
