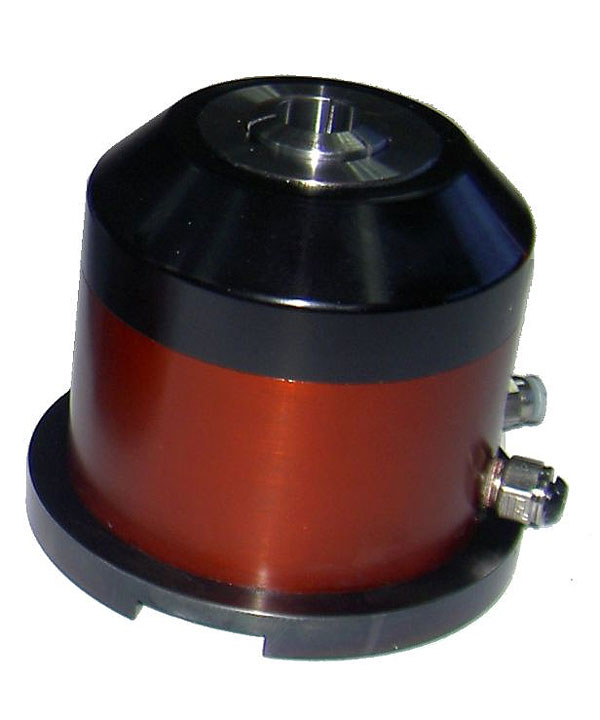

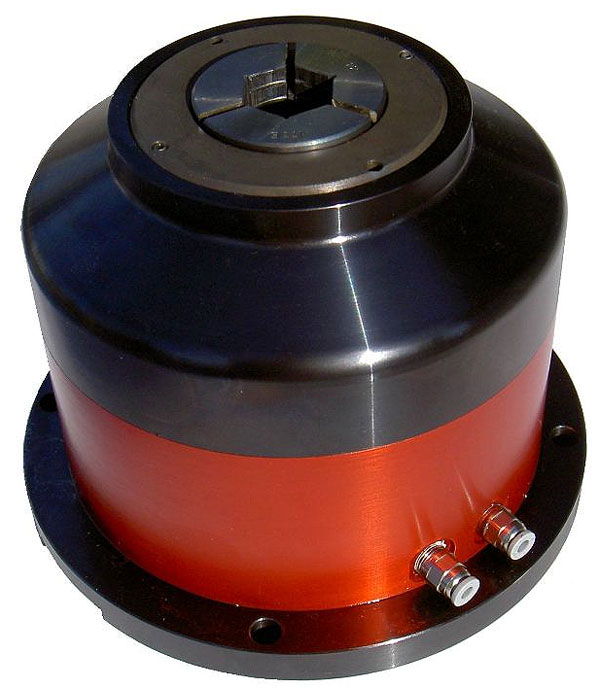

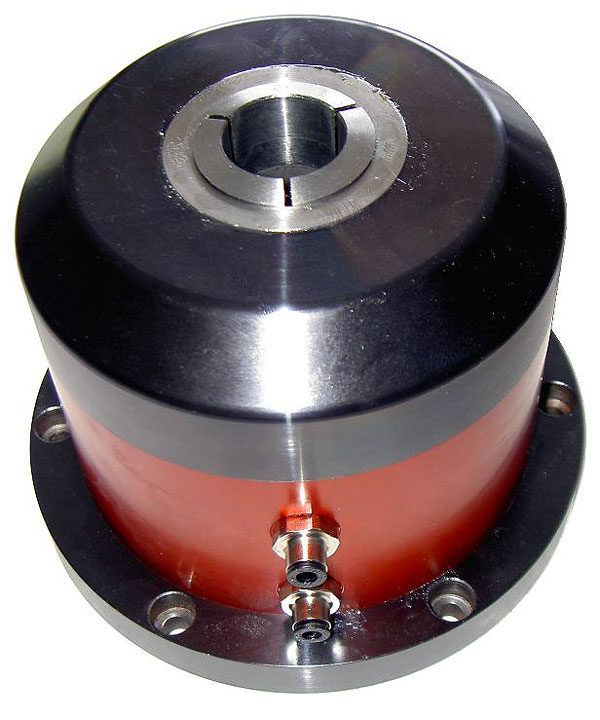

Module de serrage à pince

Nous présentons les modules de serrage à pinces, c’est un système de serrage utilisé dans le domaine de l’usinage des pièces mécaniques. Vous pouvez les utilisés pour les applications suivantes :

- Montage sur tour,
- Centre d’usinage,
- Transfert,
- Diviseurs numériques,
- Machines spéciales...

De faible encombrement, ces modules assurent des productions de qualité grâce à leur serrage radial très fort qui permet d’éviter le glissement des pièces usinées. La précision de positionnement des pièces à usiner est assurée par la fixation de la pince axialement.

Nos modules de serrage sont compatibles avec tous les types de pinces, nous assurons une fabrication sur demande pour répondre à tous vos besoins.



Caractéristiques générales :

- Faible encombrement
- Verrouillage du système après serrage, déverrouillage par apport d'air comprimé
- Raccordement 1/8 gaz
- Aucun emploi du système multiplicateur de force oléopneumatique pour le serrage
- La fixation verticale sur la table est réalisée par brides standards du commerce
- Démontage et repositionnement rapide
- Un ergot Ø 5 mm est incorporé dans l’alésage, servant d’anti-couple à la pince
- Une équerre permet le montage horizontal avec l'avantage d'orienter l'appareil sur son axe de 360° si nécessaire
- Système de serrage à double effet sans aucun ressort interdit le collage du cône des pinces
- Passage inférieur pour dégagement des copeaux
- Le réglage du serrage se fait par la clé de serrage inférieure (Tiran) de maintien de la pince…



Nous vous invitons à nous contacter pour vous aider à choisir le module de serrage qui répondra le mieux à vos besoins.
