Bac a cartes cem 19" renforcé

La Team Alutron® France vous assure :  Formation, conseils techniques expérimentés, tarif sur solutions catalogue, devis sur solutions customisées, échantillons et fourniture rapide de fichiers 3D.

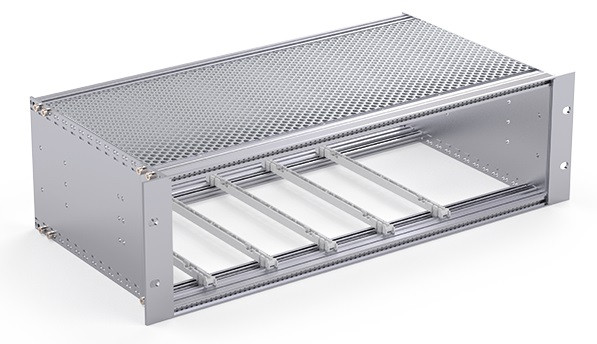

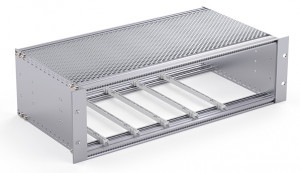

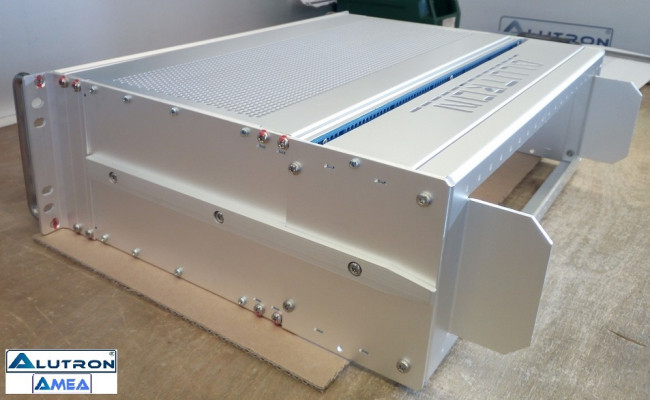

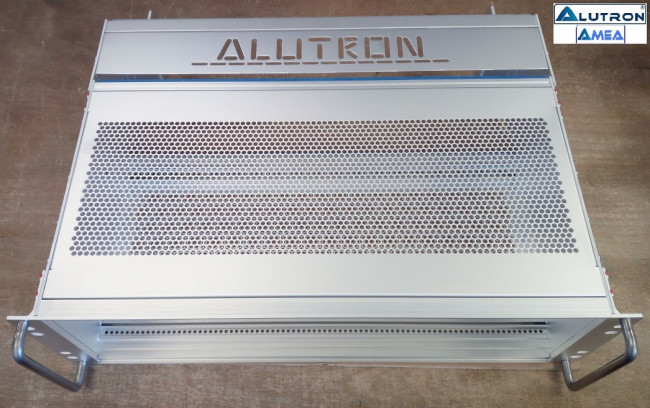

Les bacs à cartes, tiroirs ou subrack RAIL+ constituent un choix idéal pour concevoir rapidement une solution d’intégration et de protection de vos systèmes électroniques industriels soumis à des chocs et/ou vibrations.

RAIL+ répondra aux applications embarquées ou bord de voix ferroviaire, aux applications embarquées militaires (terre, air, mer) et applications civiles de toute nature générant chocs et/ou vibrations. (Naval, aérospatial…)

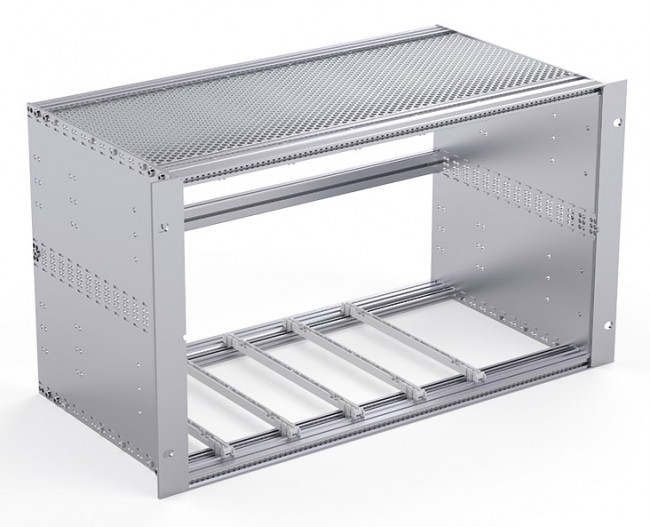

Livrés le plus généralement montés (visserie montée avec frein filet en option), nos bacs à cartes RAIL+ sont traditionnellement constitués de tôles et profilés en aluminium avec traitement de surface conducteur ROHS.

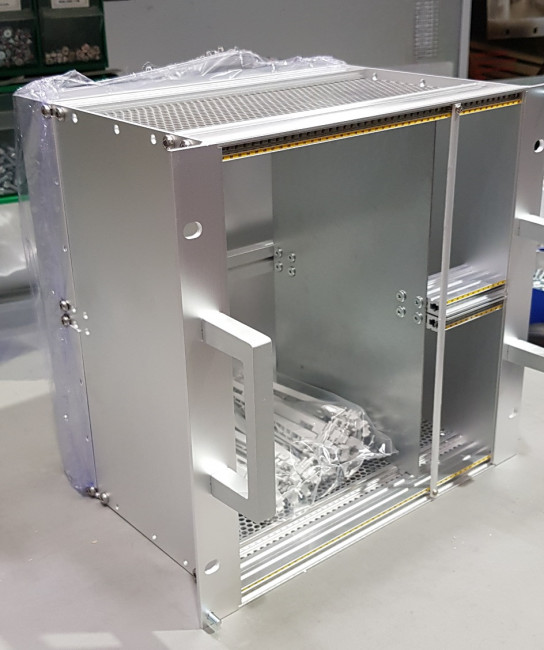

Des joints CEM inox et tissu HT° complètent communément un ensemble de hauteur 3U, 6U voire 9U au formats rackable 19''.

Les systèmes électroniques de nos clients sont principalement conçus au format dit « rackable ou 19 pouces» c’est-à-dire destinés à être intégrés dans des armoires, baies, racks ou bâti-mécaniques équipés de montants 19" selon la norme 19’’ IEC 60297 ou IEA 310-E. Une interface mécanique pour les bâtis télécom ETSI est également possible, nous consulter.

Comme tous les bacs à cartes Alutron®, la série RAIL+ est destinée à l’intégration de cartes électroniques industrielles au format dit « Eurocard ». Enfichées généralement de manière verticale, ces cartes ont une hauteur 3U (100mm) ou 6U (233,40mm ou 2 x 100mm), une profondeur 160, 220 ou 280mm et une épaisseur de PCB de 1,6 ou 2mm. Aux normes de référence IEC 60297-3 et IEEE 1101-10 sont communément associés les normes DIN 41494 et SC48D, CEI 60603-2 (ex DIN41612) voire IEC 60529.

Notez que le tiroir RAIL+ Alutron est également disponible selon la norme ferroviaire française NF F 61-005 pour montage/câble de connecteurs type Hypertac (Ex FRB) et l'enfichage mécaniquement codé ou non dans des armoires ferroviaires.

Pour un tarif (solution catalogue ou sur-mesure), un délai, un fichier 3D voire un échantillon, n'hésitez pas à contacter le support commercial expérimenté mis à votre disposition.

Nouveau fabricant et acteur du marché européen, rappelons qu’Alutron® (France et Italie) est une « entreprise à taille humaine » certifiée ISO 9001 et EN 9100 (mi-2023), fortement automatisée, dynamique et en capacité d’accompagner ses clients de manière performante et pérenne (TCQD).

Au plaisir d'échanger avec vous,
