Logiciel mécanique de CAO chaudronnerie

Outil pour vérifier le dimensionnement des piquages

Code fiche produit :6437636
Prix sur demande
Demander un prix
4/5
Qualité de service garantie



Vérifier le dimensionnement des piquages selon le WRC 297, le BS 806, le CODETI et le PD 5500. Ce logiciel est doté d'une rapidité de mise en œuvre et simplicité d’utilisation. Caractéristiques : - Les entr&eacu...

[En savoir plus]

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

Vérifier le dimensionnement des piquages selon le WRC 297, le BS 806, le CODETI et le PD 5500.

Ce logiciel est doté d'une rapidité de mise en œuvre et simplicité d’utilisation.

Caractéristiques :

- Les entrées et sorties du logiciel sont très conversationnelles et interactives.
- La sélection d’options se fait par menus et boîtes de dialogue.

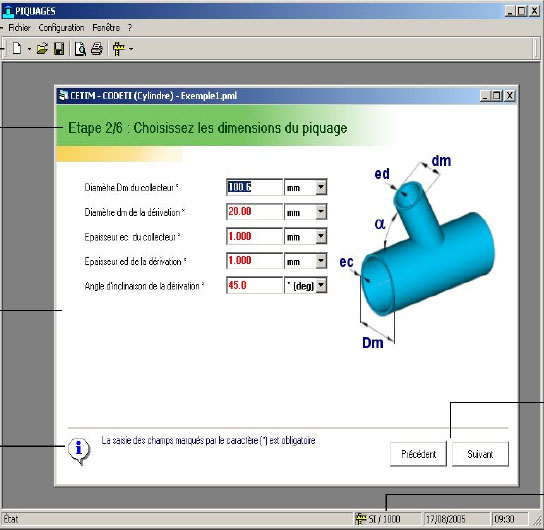

- La saisie des données (dimensions et chargements) se fait par boite de dialogue avec le contrôle de la validité des données et la visualisation des résultats également.
- L'édition d’une note de calcul est visualisable à l’écran.

Vous souhaitez déterminer les contraintes aux intersections de tubulures cylindriques et d'enveloppes (ou de collecteurs) cylindriques ou sphériques raccordés perpendiculairement.

Vous travaillez aussi bien en France qu'à l'export et avez besoin d'une note de calcul en français ou en anglais.

Domaine d'application :

Le logiciel  calcule les contraintes dans un piquage suivant plusieurs méthodologies qui sont proposées par :

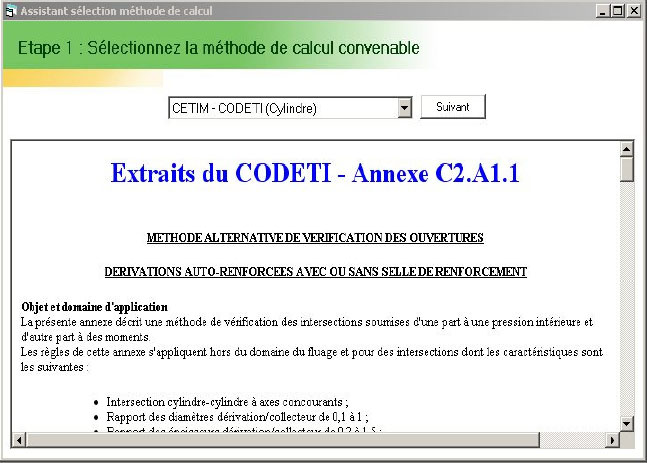

- Le CODETI pour les dérivations auto-renforcées avec ou sans selle de raccordement
- Le Welding Research Council (bulletin WRC 297) « Contraintes locales dans les enveloppes cylindriques soumises à des chargements externes sur tubulures»
- Le British Standard ( BS 806 - Appendix H) « Une autre méthode d'évaluation des contraintes dans des piquages soumis à des moments extérieurs»
- Le British Standard ( PD 5500 - Annex G) « Recommendations for methods of calculation of stresses from local loads»

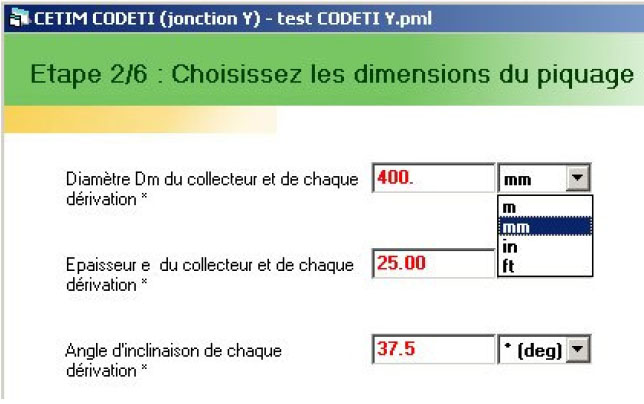

- Le CODETI pour les jonctions de tuyauteries en Y
- Le CODETI Triform
- Le CODETI Té forgé
- Le CODETI pour les jonctions de tuyauteries en Y sur sphère

Ce logiciel de piquages offre le choix des unités de travail : SI, anglosaxonnes, etc.
