Description

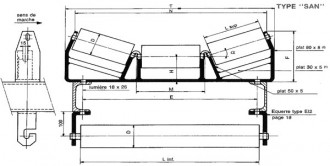

Support auge pour rouleau
Caractéristiques générales :
- Supports pour rouleaux type mine, axe d = 20 et 25, méplats 14, Norme E 53300 – α = 20 ou 30° en standard (autre angles à la demande)
- Toutes autres dimensions sur demande notamment pour rouleaux norme NFE 53301
- Supports avec pincement (sans pincement sur demande)
- A partir de bande 650
- 100 x 8 pour bande 1000 et 1200
Caractéristiques techniques :
Bande |
400 |
500 |
600 |
650 |
700 |
800 |
1000 |
1200 |
D |
70/89 |
70/89 |
70/89 |
70/89 |
70/89 |
70/89 |
70/89 |
70/89 |
L sup. |
150 |
190 |
230 |
240 |
250 |
290 |
355 |
425 |
H |
100 |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
E |
466 |
566 |
666 |
716 |
766 |
866 |
1106 |
1306 |
T |
560 |
680 |
800 |
830 |
870 |
980 |
1200 |
1400 |
M α = 20° |
184 |
224 |
264 |
274 |
284 |
324 |
394 |
464 |
M α = 30° |
185 |
225 |
265 |
275 |
285 |
325 |
395 |
465 |
F α = 20° |
190 |
203 |
215 |
220 |
225 |
240 |
287 |
310 |
F α = 30° |
220 |
235 |
260 |
262 |
270 |
287 |
348 |
384 |
N α = 20° |
500 |
615 |
730 |
760 |
790 |
900 |
1110 |
1312 |
N α = 30° |
470 |
575 |
690 |
712 |
745 |
855 |
1050 |
1240 |
Poids kg |
5 |
6.5 |
7.5 |
8 |
8.5 |
9 |
13 |
15 |
L inf. |
475 |
575 |
675 |
725 |
775 |
875 |
1115 |
1315 |
