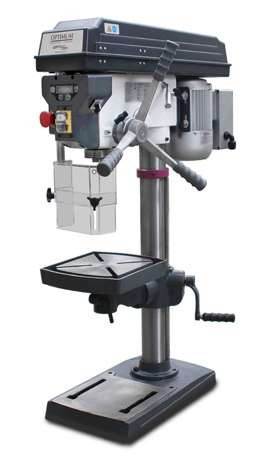

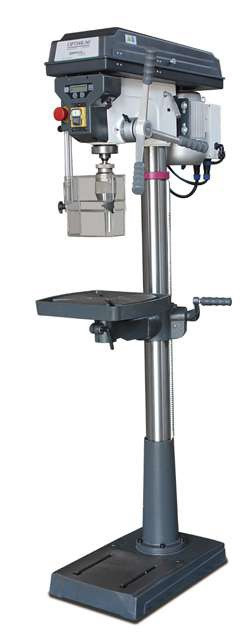

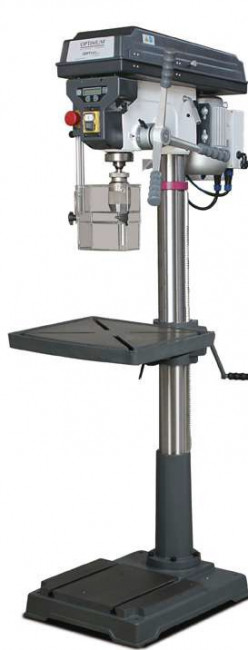

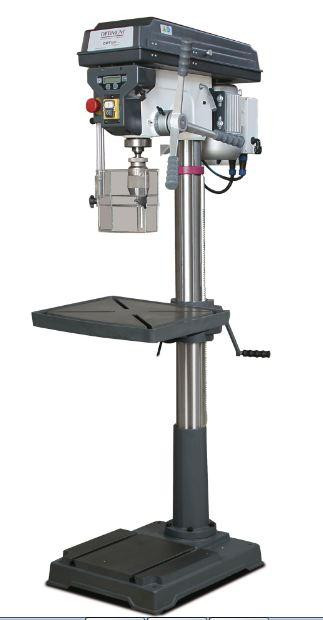

La perceuse à colonne optimum est sollicitée dans différents domaines industriels pour percer des trous en continu.
Elle est spécialement conçue pour les artisans et les ateliers de maintenance légère.
Cette perceuse à colonne assure une précision de concentricité inférieure à 0.02 mm mesurée sur la broche.
-
Caractéristiques générales :
- Broche équipée de roulements de très haute qualité
- Équipée de série d’un mandrin autoserrant Premium
- Équipée d’une jauge digitale de profondeur et d’un tachymètre digital intégrés au carter
- Courroies crantées optimisant la transmission et diminuant la consommation électrique
- Carters de mandrin et de poulies avec capteur de sécurité
- Table de travail robuste avec rainures en “T” croisées
- Montée et descente de la table par crémaillère
- Butée de profondeur réglable
- Table de travail inclinable ± 45° et orientable à 360°
- Équipée d’un volant de cabestan monobloc en aluminium avec poignées “Softgrip” antidérapantes
- Interrupteur de sécurité conforme aux normes IP54 avec bobinage basse tension et arrêt d’urgence “coup de poing”
- Moteur électrique à haut rendement type industrie
- Panneau de commande en 24 V DC
- Une construction robuste
- Une qualité éprouvée
- Transmission silencieuse grâce aux poulies en aluminium usinées et à l’arbre de broche cannelé
- Courroies crantées GATES optimisant la transmission et améliorant le rendement électrique
- Socle robuste avec rainures en T et renforts arrière
-
Caractéristiques techniques :
- Puissance moteur 500 W 230 V ~ 50 Hz / 750 W ~ 50 Hz / 1.1 kW ~ 50 Hz
- Capacité de perçage (acier S235JR) : Ø 16 mm Ø 25 mm Ø 30 mm
- Capacité en continu (acier S235JR) : Ø 12 mm Ø 20 mm Ø 25 mm
- Cône Morse de broche CM 2 / CM 3 / CM 4
- Col de cygne : 152 mm / 180 mm / 210 mm / 254 mm
- Course du mandrin : 65 mm / 80 mm / 85 mm / 120 mm
- Vitesses de broche : 680 - 2700 T/min. / 200 - 2440 T/min. / 120 - 1810 T
- Dimensions (L x l) : 235 x 220 mm / 280 x 245 mm / 330 x 290 mm / 475 x 425 mm
- Dimensions tasseaux en “T” : 12 mm, diagonales / 14 mm, diagonales
- Inclinaison/orientation de la table : ± 45°/360° / ± 45°/360° / ± 45°/360° / ± 45°/360°
- Dimensions du socle (L x l) : 220 x 230 mm / 240 x 250 mm / 385 x 260 mm / 410 x 325 mm
- Distance broche - socle (max.) : 530 mm / 618 mm / 1230 mm / 1180 mm
- Rainures en “T” / Nb / entraxe : 16 mm / 2 / 148 mm - 16 mm / 2 / 170 mm - 16 mm / 2 / 250 mm
- Diamètre de la colonne : Ø 60 mm / Ø 73 mm / Ø 80 mm / Ø 92 mm
- Dimensions machine (L x l x h) : 565 x 275 x 840 mm / 615 x 330 x 1015 mm / 670 x 355 x 1640 mm / 755 x 440 x 1705 mm
- Poids net (brut) : 41.5 kg (49 kg) / 58 kg (63 kg) / 85 kg (90 kg) / 137 kg (148 kg)
Il est proposé en 4 modèles :
Modèle 1 :
- Diamètre de la colonne : Ø 60 mm
- Dimensions machine (L x l x h) : 565 x 275 x 840 mm
Modèle 2 :
- Diamètre de la colonne : Ø 73 mm
- Dimensions machine (L x l x h) : 615 x 330 x 1015 mm
Modèle 3 :
- Diamètre de la colonne : Ø 80 mm
- Dimensions machine (L x l x h) : 670 x 355 x 1640 mm
Modèle 4 :
- Diamètre de la colonne : Ø 92 mm
Dimensions machine (L x l x h) : 755 x 440 x 1705 mm
- Arbre CM 2 - B 16
- Mandrin autoserrant (1 - 16 mm) B 16
- 2 tasseaux en “T”
