Combiné cisaille - plieuse

Le combiné cisaille plieuse est une machine conçue pour réaliser deux opérations essentielles en tôlerie : la coupe et le pliage du métal. Chez Techni-Contact, nos solutions répondent aux besoins des ateliers industriels, services de maintenance et entreprises de fabrication métallique.

Qu’est-ce qu’un combiné cisaille - plieuse ?

Le combiné cisaille plieuse est un équipement de tôlerie qui regroupe une cisaille pour la découpe de la tôle et une plieuse pour la mise en forme. Cette configuration permet de réaliser plusieurs opérations sur une seule machine, réduisant ainsi les déplacements et les manipulations.

Ce type de cisaille plieuse combinée est utilisé pour travailler différents matériaux comme l’acier, l’aluminium ou la tôle fine selon les capacités de la machine.

Nos combinés cisaille plieuse s’adressent notamment aux :

• Ateliers de tôlerie pour la fabrication de pièces métalliques
• Services de maintenance industrielle pour la production de pièces sur mesure
• Entreprises industrielles nécessitant une machine compacte de coupe et pliage
• Ateliers de fabrication métallique pour le travail de tôle fine

Quels sont les avantages d'un combiné cisaille - plieuse ?

Le combiné cisaille plieuse professionnel vous offre plusieurs avantages :

• Machine 2 en 1 pour couper et plier la tôle
• Gain d’espace dans l’atelier de tôlerie
• Réduction des manipulations entre les opérations
• Productivité améliorée pour la fabrication de pièces métalliques
• Adapté aux travaux de tôle fine et aux applications industrielles

Notre offre de combinés cisaille plieuse

Techni-Contact vous propose plusieurs modèles de combiné cisaille plieuse :

• Le combiné cisaille plieuse manuelle dispose d’une longueur de travail de 1060 mm et d’un angle de pliage jusqu’à 90°. Cette solution compacte est adaptée aux ateliers pour la découpe et le pliage de tôle fine.

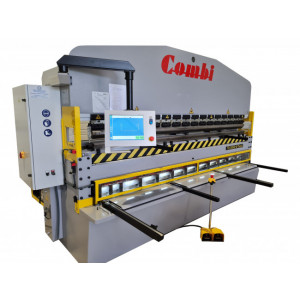

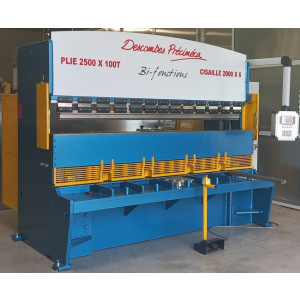

• Le combiné cisaille et presse plieuse hydraulique offre une longueur de coupe de 1250 à 3040 mm avec une pression de 50 ou 75 tonnes. Ce modèle est conçu pour les applications industrielles nécessitant une capacité de coupe et de pliage plus importante.

Toutes nos solutions de pliage et découpe de tôle

Pour compléter l’utilisation d’un combiné cisaille plieuse, nos experts Techni-Contact vous proposent également une sélection de plieuses industrielles pour les opérations de pliage de tôle à plus forte capacité.

FAQ – Questions fréquentes relatives aux combinés cisailles

Comment fonctionne l'architecture hybride d'un combiné cisaille-plieuse ?

La force d'un combiné est la mutualisation de sa mécanique. Au lieu d'avoir deux moteurs et deux bâtis distincts, la machine utilise un seul système d'entraînement (des leviers manuels ou des vérins hydrauliques) qui actionne un tablier mobile (une coulisse) à double fonction. Généralement, la partie inférieure de ce tablier mobile est équipée d'une lame pour cisailler la tôle contre une lame fixe, tandis que la partie supérieure (ou arrière) accueille un poinçon qui vient presser la tôle dans une matrice en "V" pour la plier. Cette conception divise l'encombrement au sol par deux, mais implique qu'il est impossible de couper et plier deux pièces en même temps.

Combiné cisaille manuel ou combiné hydraulique : comment comparer leur entraînement ?

Le choix de la motorisation détermine la fatigue de l'opérateur et l'épaisseur maximale traitable :

• Le combiné manuel : L'effort est fourni par l'opérateur via de grands bras de levier ou des pédales. Solution très économique, parfaite pour la zinguerie, la tôlerie fine (moins de 1,5 mm) et les chantiers sans électricité.
• Le combiné hydraulique : Une pompe électrique alimente des vérins qui abaissent le tablier avec une force de plusieurs tonnes. Indispensable pour la production de série, couper des aciers épais (jusqu'à 6 mm), et garantir un pliage régulier sans à-coups.

Pourquoi le réglage du "jeu de coupe" (entre lames) d’un combiné cisaille plieuse est-il crucial lors du cisaillage ?

La qualité d'une coupe à la cisaille ne dépend pas uniquement du tranchant des lames, mais de l'espace infime qui les sépare au moment du croisement (le jeu de coupe). Ce jeu doit être ajusté en fonction de l'épaisseur de la tôle. Si vous coupez une tôle fine (0,5 mm) avec un jeu trop large, la tôle va se plier et se coincer entre les lames au lieu d'être tranchée net. À l'inverse, si vous coupez une tôle épaisse (3 mm) avec un jeu trop serré, la friction sera immense, créant des bavures importantes, endommageant le fil de vos lames et forçant sur la mécanique du bâti.

Combiné cisaille-plieuse à lame monobloc ou poinçons segmentés : quel outillage de pliage choisir ?

La forme de l'outil supérieur de pliage (le poinçon) définit la complexité des pièces que vous pourrez former :

• Le poinçon monobloc : Une seule et unique barre d'acier profilée couvrant toute la largeur de la machine. Il est parfait pour réaliser des plis simples et droits sur toute la longueur d'une plaque.
• Les poinçons segmentés (fractionnés) : L'outil est découpé en plusieurs segments amovibles de largeurs différentes. C'est indispensable pour fabriquer des boîtes : on retire des segments pour laisser la place aux bords déjà pliés, évitant de les écraser.

Quel est le rôle vital de la butée arrière d’un combiné cisaille-plieuse pour la répétabilité ?

En tôlerie industrielle, le traçage manuel au pointeau sur chaque pièce est une perte de temps inacceptable. La butée arrière est un guide réglable (parfois motorisé et affiché sur un écran digital) situé derrière les lames ou la matrice. L'opérateur règle la butée sur la cote souhaitée (ex: 150 mm). Il lui suffit ensuite de glisser sa tôle jusqu'à ce qu'elle bute contre ce guide pour garantir que la coupe ou le pli sera strictement parallèle au bord de référence et exactement à la bonne dimension, assurant une précision parfaite sur vos séries.

Combiné cisaille-plieuse en acier, aluminium ou inox : comment la matière impacte-t-elle la capacité annoncée ?

La limite mécanique annoncée par le constructeur (ex: "capacité 2 mm") ne s'applique pas universellement à tous les métaux :

• L'Acier doux (Standard) : C'est la valeur de référence. Les capacités de coupe et de pliage sont calculées sur la résistance à la traction d'un acier standard.
• L'Aluminium : Métal tendre. Sur un combiné donné pour 2 mm d'acier, vous pourrez souvent travailler de l'aluminium jusqu'à 3 mm d'épaisseur.
• L'Acier Inoxydable (Inox) : Métal très dur à haute limite élastique. Sur une machine de 2 mm pour l'acier, l'épaisseur maximale en Inox devra être réduite de moitié (environ 1 mm) pour ne pas casser le bâti.

Comment anticiper la limite de "flexion" (bombage) d’un combiné cisaille-plieuse sur les grandes longueurs ?

Contrairement aux grandes presses-plieuses CNC indépendantes qui intègrent des systèmes de "bombage" motorisés pour compenser la déformation de l'acier, un combiné cisaille-plieuse est une machine très rigide et compacte. Si vous pliez une tôle très épaisse sur toute la longueur maximale de la machine, l'effort au centre du bâti sera tel que la poutre supérieure va infimement fléchir vers le haut. Résultat : votre pli sera parfaitement à 90° aux extrémités, mais légèrement plus ouvert au centre. Il faut donc toujours garder une marge de sécurité par rapport à l'épaisseur maximale indiquée.

Combiné cisaille 2-en-1 ou machine 3-en-1 : quelle configuration retenir ?

Le nombre d'opérations combinées dépend de la diversité des formes que vous devez produire :

• Le combiné 2-en-1 (Cisaille + Plieuse) : Configuration la plus robuste. Dédiée exclusivement au travail de la tôle plate. Le bâti est lourd et permet des capacités d'épaisseur plus importantes.

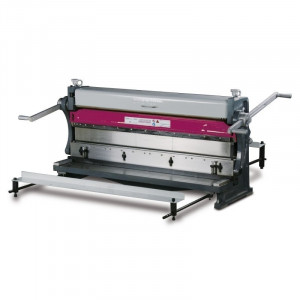

• Le combiné 3-en-1 (Cisaille + Plieuse + Rouleuse) : Intègre en plus trois rouleaux asymétriques permettant de cintrer la tôle (former des cylindres). L'outil ultime du prototypiste, mais l'ajout des rouleaux limite souvent la machine à des tôles très fines.

Pourquoi la sécurisation de la zone inactive du combiné cisaille-plieuse est-elle une priorité absolue pour l'opérateur ?

L'architecture hybride d'un combiné présente un risque unique : lorsqu'on actionne la machine pour plier une pièce, la lame de la cisaille s'abaisse simultanément, et inversement. Il y a donc une "zone de coupe" en mouvement alors que l'opérateur a les yeux fixés sur sa "zone de pliage". Les bonnes machines professionnelles sont équipées de solides carters de protection et de grilles de sécurité empêchant strictement l'introduction d'un doigt ou d'un outil dans la zone inactive pendant le cycle de fonctionnement de la machine.

Lames de coupe ou vé de pliage : comment comparer l'usure et la maintenance ?

Les deux zones de travail ne s'usent pas sous les mêmes contraintes mécaniques et demandent un entretien distinct :

• Les lames de cisaillage : s'usent par friction. Fabriquées en acier rapide trempé, elles possèdent plusieurs arêtes de coupe (retournables). Lorsqu'elles sont émoussées, elles doivent être envoyées au réaffûtage.
• Le poinçon et la matrice (Vé) : S'usent par compression. Ils nécessitent d'être gardés parfaitement propres. Une accumulation de calamine (poussière d'acier dur) serait incrustée dans la pièce lors du pliage, rayant la tôle.
