Cloison de protection machine

A qui s’adressent les cloisons de protection machine ?

La cloison de protection machine s’adresse aux industriels qui doivent isoler une zone dangereuse sans bloquer la production, le contrôle visuel ou les opérations de maintenance. Elle crée une barrière physique autour d’un robot, d’un convoyeur, d’une presse, d’une machine-outil ou d’une ligne automatisée, afin de réduire l’exposition aux risques de happement, cisaillement, écrasement ou projection. Elle structure aussi les flux : les opérateurs restent hors du périmètre de fonctionnement, tandis que les accès de réglage et d’entretien sont concentrés aux endroits prévus.

• Intégrateurs de machines et roboticiens : vous concevez des cellules robotisées, palettiseurs, convoyeurs et lignes automatisées, avec une enceinte adaptée à la géométrie de la machine et aux accès nécessaires.
• Responsables HSE et prévention : vous matérialisez les périmètres dangereux et limitez l’exposition des opérateurs aux pièces en mouvement, aux zones de pincement et aux risques de projection.
• Ateliers d’usinage, découpe et métallurgie : vous sécurisez les centres d’usinage, presses, machines de découpe et postes robotisés qui génèrent copeaux, projections ou mouvements mécaniques rapides.
• Sites logistiques et conditionnement : vous protégez les abords des convoyeurs, filmeuses, encartonneuses, trieuses et systèmes de manutention automatisée tout en préservant la circulation du personnel.
• Services maintenance et travaux neufs : vous recherchez une cloison modulable pour reconfigurer une ligne, ouvrir un accès de dépannage ou accompagner l’évolution d’un atelier.

Comment choisir une cloison de protection machine ?

Pour choisir une cloison de protection machine, commencez par une analyse des risques de l’équipement à isoler. Identifiez les phénomènes dangereux, les zones accessibles, la vitesse de la machine, les projections possibles et la fréquence des interventions. Une cloison ne doit jamais être choisie sur sa seule hauteur ou son aspect visuel : le maillage, la distance entre le protecteur et le danger, les accès et la résistance de la structure doivent être cohérents avec l’installation.

• Dimensionnez le périmètre et la hauteur : mesurez les zones à protéger, les passages de câbles, les points de chargement et les distances de circulation. Pour une enceinte complète autour d’une machine, des panneaux sur mesure de 150 à 1 500 mm de large et de 2 200 à 3 000 mm de haut permettent d’adapter la protection à la longueur réelle de la ligne.
• Choisissez le matériau selon le risque : le grillage industriel convient aux protections périmétriques nécessitant ventilation et visibilité. Le polycarbonate est pertinent lorsque l’opérateur doit surveiller le procédé tout en se protégeant de certaines projections. Validez cependant sa résistance et son épaisseur en fonction de l’énergie de projection estimée.
• Respectez les distances de sécurité : la dimension des ouvertures du grillage ou des passages conditionne la distance à conserver jusqu’à la zone dangereuse. La norme ISO 13857 établit des valeurs pour empêcher l’atteinte des zones dangereuses par les membres supérieurs et inférieurs. Une ouverture de 20 mm peut exiger une distance de 120 mm, tandis qu’une ouverture de 80 mm peut nécessiter 850 mm.
• Organisez les accès maintenance : si aucun accès n’est nécessaire pendant le fonctionnement, privilégiez une cloison fixe ancrée au sol. Pour les réglages ou interventions fréquentes, prévoyez un panneau ou portillon mobile avec un dispositif d’interverrouillage adapté à la fonction de sécurité de la machine.

La norme ISO 14120 définit les exigences générales de conception et de construction des protecteurs fixes et mobiles. Une cloison correctement intégrée reste rigide, ne peut pas être déplacée facilement, évite les arêtes dangereuses et ne crée pas de nouveau risque. Pour les ouvertures importantes, prévoyez des mesures complémentaires : des fentes supérieures à 180 mm ou des ouvertures carrées et circulaires supérieures à 240 mm peuvent permettre l’accès du corps entier.

Quels sont les modèles phare de cloisons de protection machine disponibles sur Techni-Contact ?

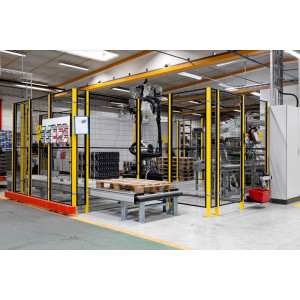

La cloison de protection machine grillagée sur mesure constitue une réponse adaptée aux grandes enceintes de sécurité. Avec des largeurs de 150 à 1 500 mm et des hauteurs de 2 200 à 3 000 mm, elle facilite la création d’un périmètre autour de robots, presses, machines-outils ou lignes complètes. Son grillage préserve la ventilation et la visibilité sur le cycle de production.

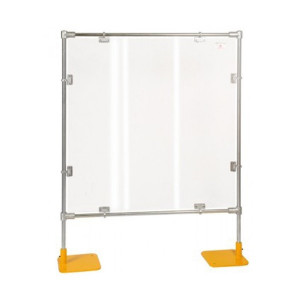

Là où le grillage répond aux besoins de clôture industrielle, la cloison de protection machine en polycarbonate sera privilégiée quand l’observation directe du procédé et la retenue de projections sont prioritaires. Ses panneaux de 200 à 1 500 mm de large et de 960 à 1 900 mm de haut conviennent aux postes plus compacts. La cloison grillagée pour machine apporte une alternative modulaire pour délimiter une zone d’équipement avec une bonne circulation d’air. Enfin, la cloison de protection machine amovible s’adresse aux ateliers évolutifs qui doivent adapter leur implantation, sous réserve de conserver les règles d’ancrage et de sécurité après chaque reconfiguration.

Nos autres rayons pour compléter votre besoin

Pour compléter votre projet de sécurisation de machine, un carter de protection machine protège directement les organes en mouvement, les transmissions et les zones de coupe. Une cloison grillagée permet aussi de séparer des zones de stockage, de circulation ou de production. La barrière de rayonnage et machine protège les équipements contre les chocs d’engins de manutention. Enfin, une cloison et cabine d’atelier aide à créer des espaces isolés pour l’usinage, le contrôle, la maintenance ou les opérations générant des nuisances.
