Pièces détachées pour ascenseur

Réparer ou moderniser les portes d’ascenseur

Pour un ascensoriste ou une entreprise de maintenance, le remplacement d’une pièce commence par l’identification de la fonction défaillante. Une porte qui ferme mal, un mouvement irrégulier ou un défaut de contact ne conduisent pas au même composant. Faites établir le diagnostic avant la commande afin de distinguer une pièce usée d’un problème de réglage, de montage ou de commande. Les composants disponibles couvrent aussi bien les portes battantes que les portes coulissantes.

En modernisation, le besoin peut porter sur l’effort demandé aux usagers pour ouvrir une porte palière. Le gestionnaire de bâtiment et le mainteneur doivent alors étudier l’ensemble du mécanisme, pas seulement ajouter un moteur. L’ouverture motorisée doit rester compatible avec la fermeture existante et le fonctionnement de l’ascenseur.

Identifier la bonne pièce de remplacement pour l’ascenseur

Préparez un relevé technique avant de demander un devis. Une photographie aide à reconnaître le composant, mais ne remplace pas ses références et ses cotes.

• Identification : relevez le fabricant, la référence et les marquages de la pièce. Précisez sa position sur la porte et joignez les documents disponibles.
• Montage : mesurez les dimensions, les fixations et les dégagements. Pour une porte battante, indiquez également le sens d’ouverture et la position du mécanisme.
• Contraintes mécaniques : vérifiez la masse et la largeur du vantail pour une motorisation. Pour un galet, relevez le diamètre, l’alésage, la largeur et le profil de contact avec le rail.
• Caractéristiques électriques : demandez le schéma, les tensions et les caractéristiques des contacts ou des commandes. Une ressemblance de boîtier ne démontre pas l’équivalence électrique.
• Conditions de remise en service : faites préciser les réglages et les essais nécessaires après remplacement. Conservez la référence montée et les documents associés dans le dossier de l’installation.

Les types de contacteurs, les variantes de galets et les montages de ferme-portes doivent être validés individuellement. Ne considérez pas une gamme de fabrication ou une liste de références comme une garantie d’interchangeabilité.

Ferme-porte, motorisation, galet ou contacteur : choisir selon la fonction

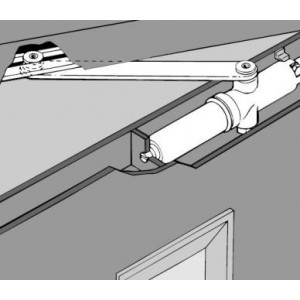

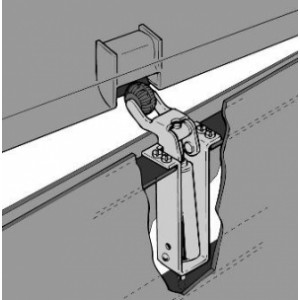

Sur Techni-Contact, le ferme-porte d’ascenseur à glissière se monte en partie haute de la porte ou dans l’huisserie. Il utilise un amortissement hydraulique et annonce une force sur le bras de 10 à 40 N selon le modèle. Choisissez la variante à partir du montage et du comportement de fermeture recherché, plutôt qu’à partir d’une force maximale seule.

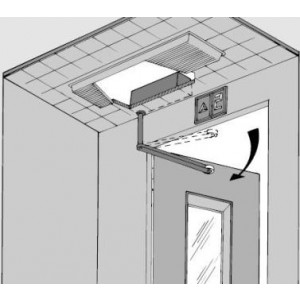

La motorisation pour portes battantes DICTAMAT 304 AZ ouvre des vantaux jusqu’à 200 kg et 1,2 m de largeur. Contrairement au ferme-porte, elle répond à un besoin d’ouverture automatique. Installée dans la cabine ou sur son toit, elle pousse la porte d’étage par un galet ; la fermeture reste assurée par un ressort ou un ferme-porte existant. Une seule motorisation peut ainsi ouvrir les portes d’étage, sous réserve de valider la géométrie de chaque accès.

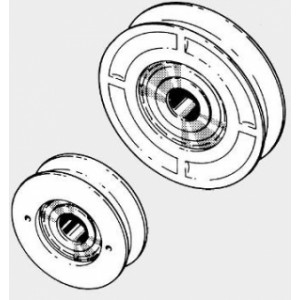

Les galets pour portes coulissantes d’ascenseur intègrent un roulement à billes. Ils répondent au besoin de roulement d’une porte coulissante, là où le ferme-porte et la motorisation décrits concernent des mécanismes de porte battante. Le choix dépend du rail, de l’axe et du profil du galet, pas seulement de son diamètre extérieur.

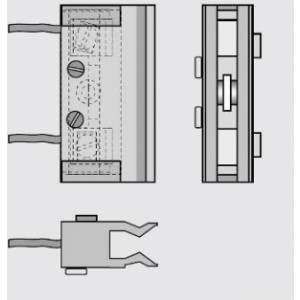

Les contacteurs de portes battantes d’ascenseur sont proposés dans les types ZKK, ZKZ, ZKSP et TKS, avec des points de contact argentés. Ils interviennent dans le contrôle de fermeture avant le mouvement de l’appareil ; ils ne remplacent ni un ferme-porte ni le verrouillage mécanique. Faites confirmer le type et son intégration au circuit concerné.

Préparer les moyens de diagnostic et de protection

Un multimètre adapté aux mesures prévues complète le diagnostic électrique. Il ne remplace pas un vérificateur d’absence de tension destiné à la consignation. Le matériel de consignation électrique participe à la prévention d’une remise sous tension intempestive, dans une procédure définie pour l’intervention.

Les barrières de maintenance délimitent la zone de travail sans remplacer les protections contre les risques de chute ou de mouvement. Les gants de protection électrique doivent être choisis selon leurs propriétés isolantes vérifiées et le risque identifié, pas sur leur seule matière. Ces équipements ne dispensent pas des compétences et habilitations nécessaires.
