Jonctions dérivations

Une jonction mal protégée fragilise l’ensemble de la distribution électrique. Les solutions de boîte de jonction et de boîte de dérivation permettent d’organiser et de protéger les connexions dès la mise en œuvre. Chez Techni-Contact, nous proposons des équipements adaptés aux environnements industriels exigeants, y compris en zone ATEX.

Qu’est-ce qu’une boîte de jonction ou de dérivation ?

Une boîte de jonction industrielle ou une boîte de dérivation électrique sert à regrouper et sécuriser les connexions d’un circuit. Elle assure le raccordement des câbles électriques tout en protégeant les connexions contre les agressions mécaniques, la poussière ou l’humidité.

Selon l’environnement, vous pouvez utiliser une boîte étanche de dérivation afin de garantir une protection IP adaptée. Ces équipements interviennent dans le câblage industriel et permettent la dérivation d’un circuit électrique vers plusieurs lignes.

En environnement à risque, les modèles certifiés ATEX assurent la sécurité de l’installation électrique dans des zones où la moindre étincelle peut représenter un danger.

Quels sont les avantages des boîtes de jonction?

Voici les avantages des boîtes de jonction :

• D’assurer la protection des connexions électriques
• De garantir la sécurité de l’installation électrique
• De maîtriser la dérivation du circuit électrique
• D’assurer un raccordement des câbles électriques conforme
• De maintenir une protection IP et une étanchéité adaptées
• De sécuriser le câblage industriel en zone standard ou ATEX
• De fiabiliser la distribution électrique dans la durée

Notre offre de jonctions et dérivations

Chez Techni-Contact nous vous proposons plusieurs modèles de jonctions :

• Boîte de jonction ATEX antidéflagrante : conçue pour les zones à atmosphères explosives, elle protège les connexions électriques dans des environnements à risque.

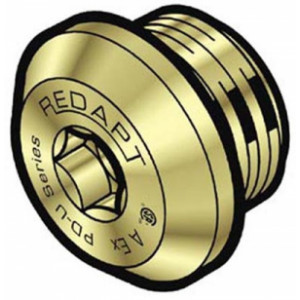

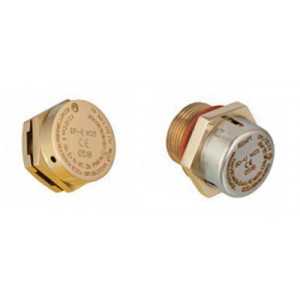

• Bouchon obturateur laiton ATEX : permet d’assurer l’obturation sécurisée des entrées inutilisées et de préserver le niveau de protection IP.
• Adaptateur et réducteur ATEX : facilite l’ajustement des raccordements entre différents diamètres ou filetages tout en conservant la conformité ATEX.

Tous nos coffrets électriques disponibles

Pour structurer davantage votre distribution électrique, découvrez également notre gamme de coffrets électriques. Ils permettent de regrouper et protéger les composants principaux tout en complétant efficacement vos dispositifs de jonction et de dérivation.

FAQ - Questions fréquentes relatives aux jonctions dérivations

Comment choisir entre une jonction coulée en résine et une jonction thermo-rétractable ?

La jonction coulée en résine est idéale pour les câbles enterrés grâce à sa protection mécanique supérieure et son étanchéité absolue. La jonction thermo-rétractable est plus rapide à installer, offre un encombrement réduit et permet une mise sous tension immédiate sans attendre le temps de polymérisation de la résine.

Peut-on réaliser une dérivation sur un câble sous tension ?

Dans le cadre professionnel B2B, cela nécessite des connecteurs spécifiques appelés Connecteurs à Perforation d'Isolant (CPI). Ces dispositifs permettent de créer une dérivation sans couper le conducteur principal, garantissant ainsi la continuité de service des réseaux de distribution, sous réserve de respecter les habilitations électriques spécifiques.

Quelle est la différence entre une jonction droite et une jonction en dérivation ?

La jonction droite (ou manchon) sert à relier deux câbles bout à bout, souvent suite à une rupture ou pour prolonger une ligne. La jonction en dérivation (en forme de Y ou de T) permet de piquer une nouvelle ligne sur un câble principal sans interrompre le circuit existant.

Comment garantir l'étanchéité d'une dérivation en milieu corrosif ou salin ?

Il est conseillé d'utiliser des résines bi-composants hydrophobes ou des kits de jonction spécifiquement résistants aux agents chimiques. Ces matériaux empêchent la pénétration de l'humidité et résistent aux agressions du sol ou des brouillards salins qui pourraient provoquer une oxydation des contacts électriques.

Quels connecteurs utiliser pour des câbles de sections différentes ?

Le choix dépend de la plage de capacité du connecteur. Il existe des blocs de jonction à vis ou des connecteurs à ressort universels capables de gérer des différences de section importantes (par exemple, dériver du 2,5 mm² sur une ligne principale de 10 mm²). Vérifiez toujours la compatibilité ampèremétrique de la jonction.

Les kits de jonction sont-ils compatibles avec les câbles armés ?

Oui, mais ils nécessitent des accessoires de reconstitution de l'armure (tresses de masse, colliers de serrage). Il est impératif de rétablir la continuité de l'armure métallique pour assurer la mise à la terre et la protection mécanique du câble au niveau du point de jonction.

Quelle est la durée de vie d'une jonction de câble enterrée ?

Une jonction réalisée selon les règles de l'art avec des matériaux de qualité professionnelle (résine certifiée) a une durée de vie équivalente à celle du câble, soit environ 30 à 40 ans. La fiabilité dépend principalement de la préparation des extrémités des câbles et du respect des dosages de résine.

Comment vérifier la conformité d'une jonction avant de remblayer une tranchée ?

Avant fermeture, il est crucial d'effectuer des tests de résistance d'isolement avec un contrôleur d'isolement (mégohmmètre). En B2B, cette étape de validation est souvent documentée dans le dossier des ouvrages exécutés (DOE) pour garantir que la jonction ne présente aucun défaut d'étanchéité ou de court-circuit.

Qu'est-ce qu'une jonction "gel" et quels sont ses avantages ?

La jonction au gel silicone est une alternative moderne à la résine. Elle est pré-remplie et prête à l'emploi, ce qui élimine les risques liés au mélange des produits chimiques. Son grand avantage est d'être réaccessible : on peut ouvrir la boîte de dérivation pour modifier le câblage sans détruire l'ensemble.
