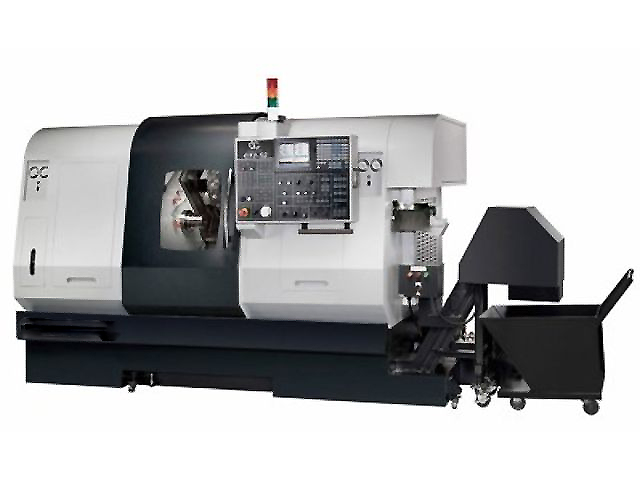

Tour bi broches bi tourelles Axe Y

Ce tour bi broches bi tourelles Axe Y constitue une parfaite intégration d’un centre d’usinage vertical et d’un tour de décolletage qui répondra à vos besoins et à vos exigences en terme d’usinage de la pièce simple à la pièce technique en respectant la haute précision et les délais requis pour chaque pièces.


Caractéristiques techniques :

- Passage au dessus du banc : Ø 340 mm
- Diamètre de tournage standard : Ø 225 mm
- Distance entre les deux centres broches : 1045 mm
- Longueur usinable max : 305 mm
- Passage en barre : Ø 76 mm

Courses des Axes :

- Courses axes X1,X2 : 227.5/230 mm
- Courses axes Z1,Z2 : 440/400 mm
- Course axe Y1 : 100 mm ( +/- 50 mm)
- Course axe B : 550 mm
- Rapides axes X,Y,Z : 16/6/40 m/min
- Rapide axe B : 40 m/min

Broche Principale :

- Vitesse max : 4000 trs/min
- Puissance moteur : 18/22 kW
- Nez de broche : A2-6"
- Passage en barre : Ø 76 mm
- Mandrin : 8" ou 10"

Broche de reprise :

- Vitesse max : 6000 trs/min
- Puissance moteur : 11/15 kW
- Nez de broche : A2-6"
- Passage en barre : Ø 65 mm
- Mandrin : 8" ou 10"

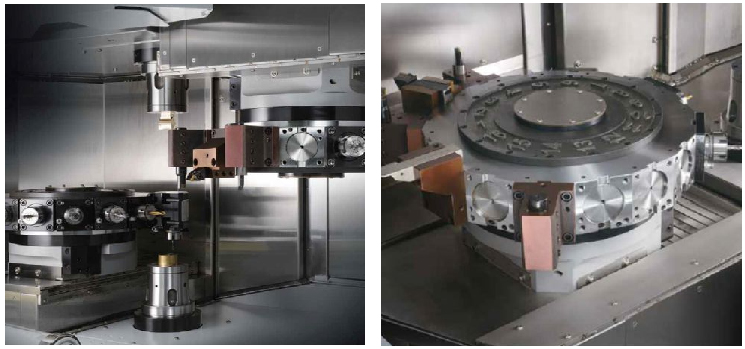

Tourelles et Outils :

- Nombre de tourelles : 2
- Nombres de poste par tourelle : 16 postes
- Attachement par carrée de 25 x 25 mm
- Nombre d'outils motorisés : 16+16
- Vitesse des outils motorisés : 6000 trs/min
- Puissance des outils motorisés : 3.7/5.5 kW
- Poids Machine : 10300 kgs
- Commande Numérique Mitsubishi en standard.
















Contactez-nous pour obtenir plus de renseignements.
