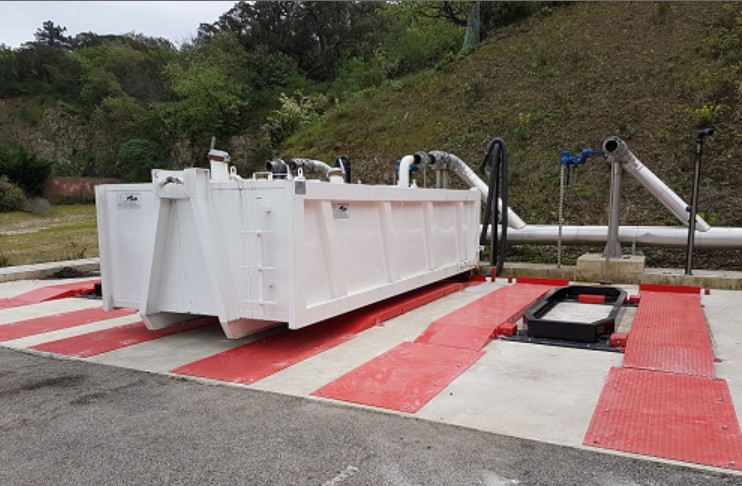

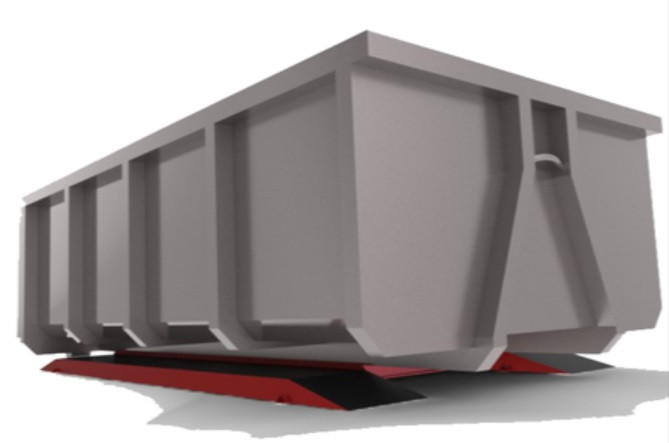

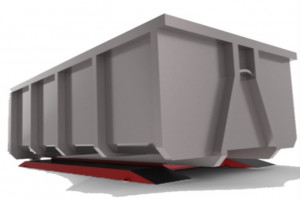

Le système de pesage pour bennes amovibles est conçu pour automatiser et optimiser le remplissage des bennes destinées à recevoir des matières liquides, visqueuses ou solides.
Conforme à la norme NF R17-108 d'août 2018, ce dispositif assure une gestion efficace des chargements pour améliorer le coût des transports et garantir une circulation sans sous-charge ni surcharge.
Il est conçu pour résister aux conditions les plus difficiles grâce à son indice de protection IP65, garantissant une étanchéité optimale contre la poussière et l'eau.

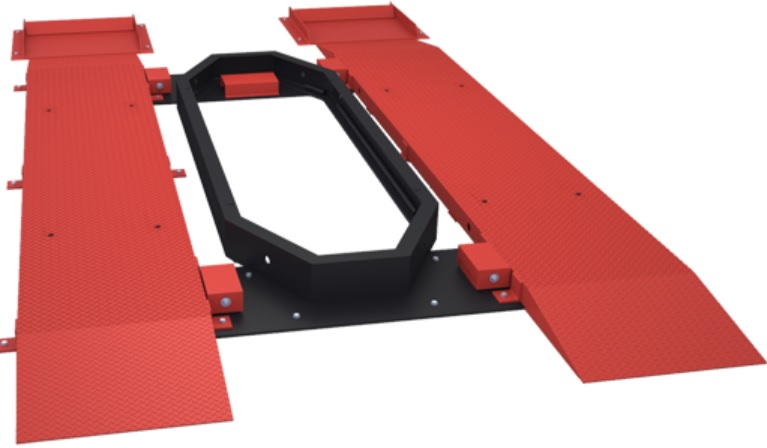

Il est composé de :
- 1 châssis peseur en acier peint intégrant un système de guidage pour le positionnement de la benne (suivant NF R17-108)
- 2 rampes permettant le roulage de la benne
- 2 butées arrières
- 4 capteurs 12,5 tonnes
- Dimensions : 4,65 m. x 2,59 m
- Hauteur : 10 cm
Caractéristiques techniques :
Portée Nominale
20 tonnes (*)
Portée maximale statique
75 tonnes
Erreur globale
< à 0,1% P.N.
Alimentation électrique
24 Vcc ou 220 Vca
Sortie analogique
4 à 20mA ou 0 à 10 V
Indices de protection
IP 68 - IP 65 (Indicateur)
Longueur de câble
10 m
Câbles
protégés par des gaines anti-rongeurs

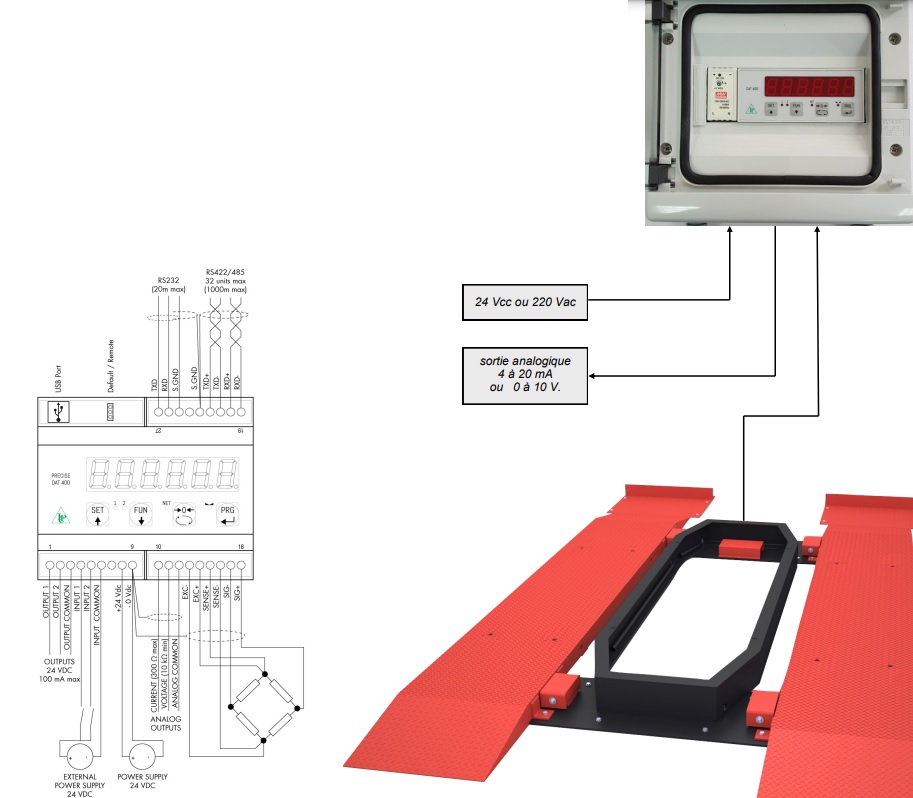

Indicateur :
Alimentation et puissance absorbée
24 Vcc +/- 15% - 5 W
Convertisseur A/N
24 bit (16 000 000 points)
Vitesse convertisseur
50 conv. / s
Signal d’entrée
3,5 mV/V
Alimentation capteur
5 Vcc
Sortie analogique
0 à 10 Vcc ou 4 à 20 mA
Sortie relais statique
2 (charge maximale 24 Vcc - 100 mA)
Entrée logique
2 (24 Vcc PNP)
Port série
RS232, RS485
Débit en Baud
2400, 4800, 9600, 19200, 38400, 115200
Température de fonctionnement
-10°C + 50°C
Étanchéité
IP65
Dimensions
215 x 210 x 105 mm
Avantages produit :
Faible hauteur (10 cm)
Facilite l'installation et l'utilisation dans des espaces restreints.
Fixation simple
Se fixe facilement sur une dalle de béton.
Conception modulaire
Permet une réinstallation aisée sur d'autres sites.
Bandes d'accès au châssis (option)
Simplifie l'accès et l'entretien.

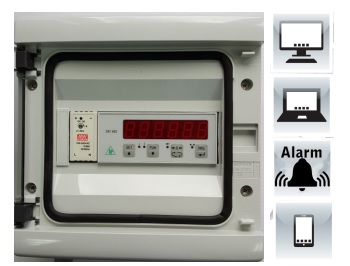

Indicateur :
Lecture aisée
Affiche clairement la masse contenue dans la benne amovible.
Signal analogique
Fournit un signal proportionnel à la masse pour une intégration facile dans les systèmes existants.
Alarmes de sécurité
Enclenche des alertes en cas de dépassement de la masse autorisée.
Protection par mot de passe
Sécurise les paramètres et les données critiques.
Connexion à la supervision
Facilite l'intégration avec les systèmes de gestion et de supervision pour un contrôle centralisé.
Système de pesage de bennes - Portée 20 à 75 tonnes - IP68
