Antenne dipôle à trappes

Puissance admissible jusqu’à 250 W

Code fiche produit :6005169


L’antenne dipôle à trappes est une antenne multifréquences compacte et simple. On peut l’utiliser pour couvrir jusqu’à 6 fréquences ponctuelles dans la bande H.F. On peut toutefois l’utiliser avec une seule structure ...

[En savoir plus]

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

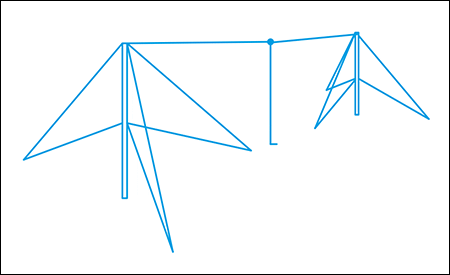

L’antenne dipôle à trappes est une antenne multifréquences compacte et simple. On peut l’utiliser pour couvrir jusqu’à 6 fréquences ponctuelles dans la bande H.F. On peut toutefois l’utiliser avec une seule structure de support central pour des raisons économiques. Les composants les plus importants de cette antenne sont les trappes. Elles sont insérées dans les éléments rayonnants pour obtenir une résonance multifréquences.

Caractéristiques techniques:


- Bande de fréquences :  de 2 à 6 fréquences ponctuelles dans la bande de fréquences 2 à 30 MHz (selon espacement des canaux)
- R.O.S.  : Nominal <1,5 :1
- Polarisation :  Horizontale
- Puissance admissible : jusqu’à 250 W (1 kW en option)
- Rayonnement azimut : Selon fréquence et hauteur de l’antenne
- Impédance d’entrée : 50 Ω
