Pompe pneumatique vide fût - Débit : 15,5 ou 21,5 L/min

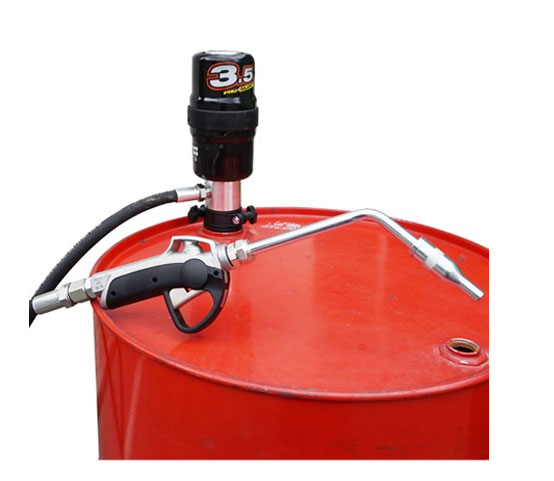

Transvasez vos huiles depuis un fût jusqu’au poste de maintenance avec la pompe pneumatique vide-fût VISCOMAT.

Alimentée par air comprimé, elle associe une pompe à piston, un circuit d’aspiration et un pistolet de distribution.

Deux rapports permettent de choisir selon votre priorité : débit ou viscosité admissible.

Points forts

• Rapport 3,5:1 : débit annoncé de 21,5 l/min pour les huiles jusqu’à 500 cSt.
• Rapport 5,5:1 : transfert d’huiles jusqu’à 800 cSt, avec un débit annoncé de 15,5 l/min.
• Flexible de distribution de 4 m : une portée utile pour rejoindre votre point de remplissage.
• Aspiration avec crépine et clapet anti-retour : un ensemble fourni pour le soutirage.

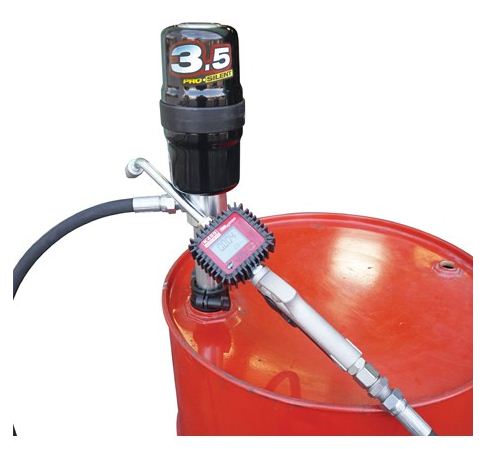

• Version avec compteur digital : suivi des volumes distribués avec une précision annoncée de ± 0,5 %.

Usages recommandés

• Soutirage d’huile depuis un fût en atelier.
• Remplissage de contenants de service.
• Distribution d’huile au poste de maintenance.
• Lubrification mobile avec le chariot proposé en accessoire.

Pompe à piston pour le transfert d’huiles

La pompe pneumatique vide-fût VISCOMAT équipe votre poste de distribution d’huile sans motorisation électrique. Son corps moteur est en aluminium. Elle fonctionne avec une alimentation pneumatique de 3 à 8 bar, traitée en amont par un ensemble FRL de filtration, régulation et lubrification.

La plage d’utilisation s’étend de −10 °C à +50 °C. Le niveau sonore annoncé est de 77 dB et la hauteur maximale d’aspiration de 2 m. Les fiches indiquent des huiles admissibles jusqu’au grade SAE 130 ; vérifiez également la limite de viscosité en cSt de la version choisie.

Rapports 3,5:1 et 5,5:1 : choisir selon votre huile

La version 3,5:1 présente un débit annoncé de 21,5 l/min et une viscosité maximale de 500 cSt. Elle privilégie le débit parmi les deux configurations.

La version 5,5:1 accepte une viscosité maximale de 800 cSt, avec un débit annoncé de 15,5 l/min. Elle répond au besoin de transférer des huiles plus visqueuses dans cette limite. Ces débits ne constituent pas une garantie de performance dans toutes les conditions d’installation.

Circuit d’aspiration et distribution fourni

L’équipement comprend un flexible d’aspiration en PVC nitrile DN 25 de 1,20 m, une crépine, un clapet anti-retour et une bonde de fixation pour fût 2″ gaz.

Le flexible de distribution de 4 m, diamètre 1/2″, possède des raccords sertis mâles 1/2″. Le pistolet simple associe un bec rigide et un raccord tournant pour orienter la distribution au point de remplissage.

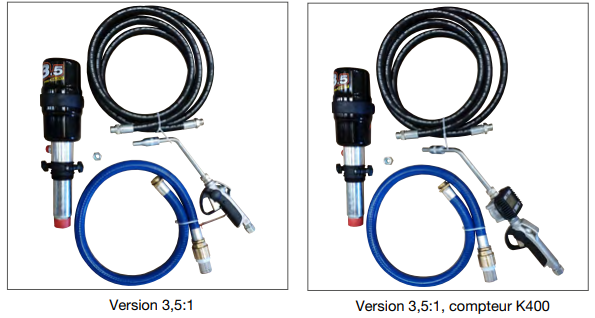

Les raccordements sont femelles : aspiration 1″ gaz, refoulement 1/2″ gaz et alimentation pneumatique 1/4″ gaz. Chaque rapport existe sans compteur, pour un poids de 8 kg, ou avec compteur digital K400, précision ± 0,5 %, pour 8,5 kg.

Accessoires pour organiser votre poste

Les accessoires proposés séparément comprennent un support mural de pistolet de 5 kg, un tube d’aspiration télescopique fileté 1″ de 1,1 m, un kit d’aspiration mural de 2,8 kg et un flexible hydraulique de raccordement de 2 m, pesant 0,7 kg.

Deux enrouleurs DN 15, 60 bar, de 19 kg sont proposés : fermé avec 12 m de flexible ou ouvert avec 15 m. Le chariot de lubrification pour fût de 200 litres pèse 25 kg.

À qui s’adresse ce produit ?

• Ateliers de maintenance : distribuer l’huile au poste.
• Responsables techniques : choisir selon la viscosité et le débit.
• Gestionnaires d’atelier : organiser un équipement fixe ou mobile avec les accessoires proposés.
