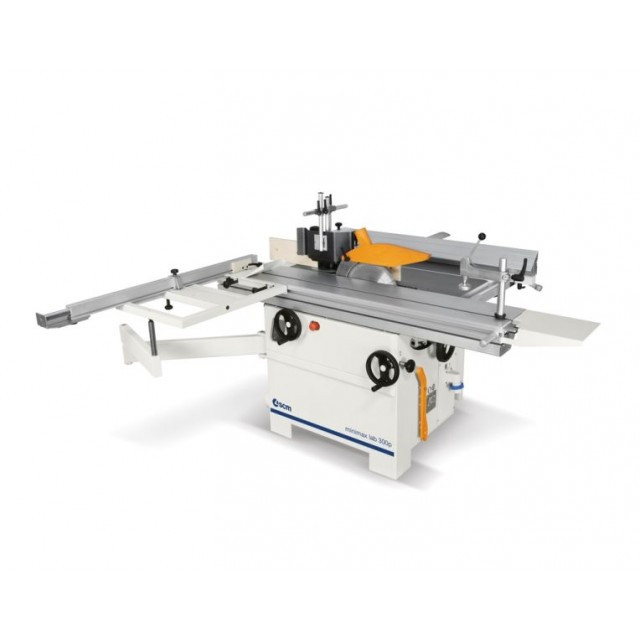

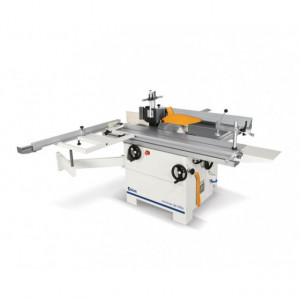

Cette machine combinée universelle dispose des solutions technologiques les plus avancées pour apporter un maximum de précision, de fiabilité et de sécurité.
Elle est utilisée dans le domaine industriel.
Elle dispose de ces 3 fonctions :
- Dégauchisseuse-raboteuse
- Scie circulaire
- Toupie
Dégauchisseuse-raboteuse
- Largeur utile : 300 mm
- Ø arbre / n. couteaux standard : 72 mm / 3
- Dimensions couteaux HSS standard : 300 mm x 30 mm x 3mm
- Prise de bois maxi. : 3mm
- Longueur totale des tables Dégauchisseuse : 1300 mm
- Dimensions de la table rabot : 450 x 300 mm
- Vitesse d'entraînement rabot : 7m/min
- Hauteur mini ÷ maxi de travail rabot : 3 ÷ 220
Scie circulaire
- Dimensions de la table scie-toupie en fonte : 1020 mm x 325 mm
- Inclinaison lames : 90° ÷ 45°
- Ø maxi. lame scie avec inciseur monté : 315 mm
- Sortie de lame maxi. à 90° / 45° : 100 / 79
- Capacité à équarrir : 1660 mm
- Largeur de coupe au guide parallèle : 800 mm
Toupie
- Longueur utile maxi. arbre toupie : 100 mm
- Vitesse de rotation arbre toupie (à 50 Hz) : 3500 t/min /7500 t/min / 10.000 t/min
- Ø maxi. de l'outil à profiler : 21 mm
- Ø maxi. outil en dessous de la table à 90° : 180 mm
- Autres caractéristiques techniques
- Moteurs triphasés S6 : 4kW (5.5CV) 50Hz
- Ø hottes d'aspiration : 120 mm
- Poids : 500kg
- Arbre toupie disponible dans les Ø suivants : 30 mm - 50 mm
- Mortaiseuse
- Mandrin autocentrant 0-16mm (Wescott)
- Groupe inciseur
- Groupe guides professionnels
- Roues pour le déplacement de la machine
- Table et protection à tenonner
- 2 butées d'équarrissage réversibles
- Dispositif pour coupes angulaires
- Arbre Dégauchisseuse 'Tersa'
- Prédisposition électrique et support amovible pour l'entraîneur
- 3 moteurs monophasés S6 - 2,2kW (3CV)
