Garde-corps autoportant terrasse

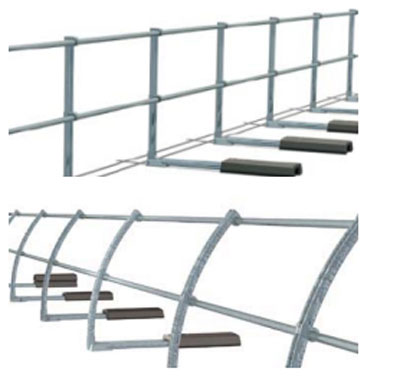

Garde-corps autoportants permanents incliné, s'installent sans aucun percement de la structure du bâtiment.

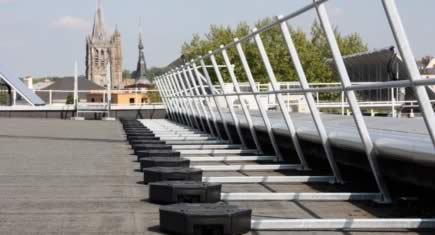

Le garde-corps autoportant est un moyen de protection collective permanente
destiné exclusivement à la sécurisation des terrasses ou des plates formes techniques inaccessibles au public.


La mise en place de la main courante Ø42 et de la lisse Ø21 s’effectue par glissement dans les poteaux, une fois ceux-ci installés. (le serrage définitif des fixations doit s’effectuer après les derniers réglages de hauteur et d’alignement de l’ensemble). Les raccordements des lisses et sous-lisse opère à l’aide des pièces n°4 et 5 par serrage grâce à la clé Allen fournie. La liaison des
angles droits ou articulés s’effectue par le mise en place des pièces n°6, 7 et 8 après recoupe à longueur éventuelle de la main courante et de la lisse (une bombe de galvanisation à froid est fournie afin de protéger les coupes des tubes). Une fois l’ensemble du matériel monté (platines + poteaux + mains courantes et lisses + raccords + angles), il est nécessaire d’arrêter les lisses à  l’aide des vis auto-foreuses à visser dans les trous des poteaux prévus à cet effet à l’aide d’une visseuse en utilisant la douille Ø 7 mm fournie. Le garde-corps ainsi solidarisé apportera une résistance supplémentaire à l’ensemble de la réalisation, ce qui évitera tout désagrément de bruit des tubes jouant dans les poteaux avec le vent, et assurera ainsi un serrage permanent et continu de l’ensemble des pièces dans le temps.


Caractérisitques générales :
Le principe des 3 platines de fixation (Horizontale, Verticale et en Z)
permet de répondre à  la majorité des cas de figure rencontrés sur les chantiers. Le choix du poteaux (PT4 à PT11) se détermine en fonction de l’acrotère afin d’obtenir une hauteur minimum de
1100 mm au dessus de la main courante du garde-corps. (Possibilité de commander les poteaux sur mesures). L’assemblage du poteau àla platine s’effectue à l’aide de 2 boulons M12 fournis.
