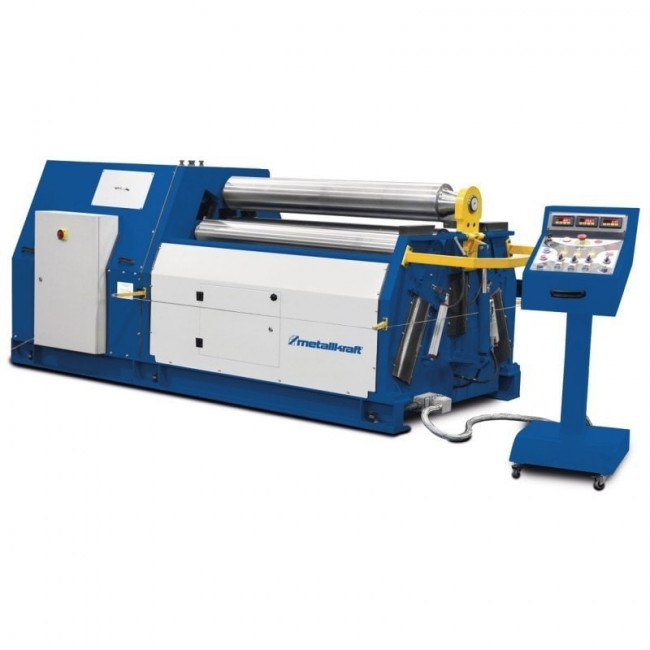

La rouleuse de tôle hydraulique à 4 rouleaux est conçue pour répondre aux besoins de cintrage dans des environnements industriels exigeants.
Dotée de rouleaux asymétriques, elle offre une grande polyvalence pour diverses applications.
Avec son panneau de commande mobile, cette rouleuse offre une flexibilité d'utilisation, permettant un contrôle précis et efficace du processus de cintrage.
En option, la rouleuse offre la possibilité de cintrer sur galets, ce qui élargit encore davantage ses capacités et son champ d'application.
-
Caractéristiques générales :
- Bâti et châssis très robustes et stables

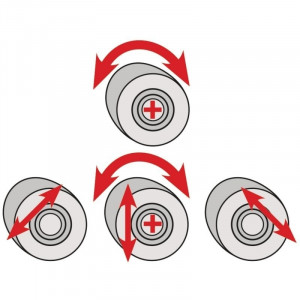

- Déplacement linéaire du rouleau pinceur et des rouleaux latéraux par vérins hydrauliques.
- Rouleaux trempés par induction, adaptés au cintrage de l’acier inoxydable.
- Rouleau supérieur entraîné par un moteur hydraulique et un engrenage planétaire, le mouvement est transmis au rouleau pinceur par l’intermédiaire d’arbres à cardan.
- Machine protégée contre les surcharges
- Trois écrans digitaux (2 pour les rouleaux latéraux, 1 pour le rouleau pinceur)
- Palier hydraulique repliable pour faciliter l'enlèvement des pièces finies.

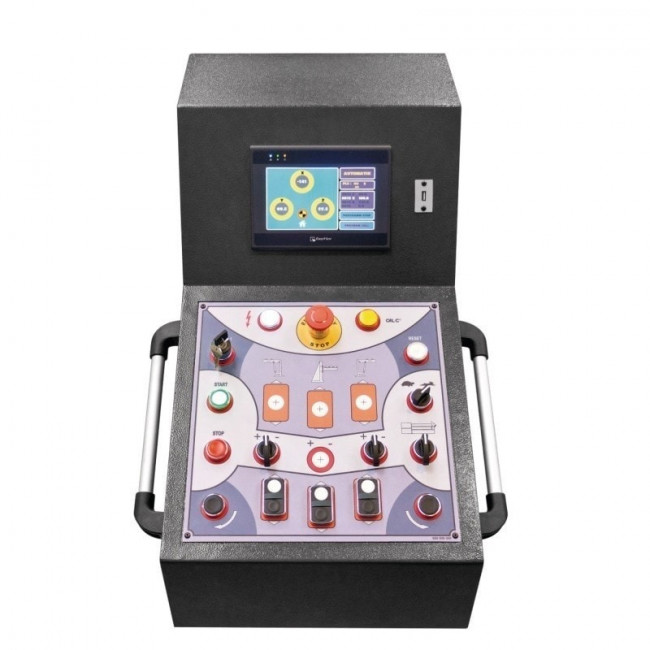

- Panneau de contrôle mobile
- Équipée de série pour le roulage conique
- Système d’équilibrage hydraulique pour assurer le parallélisme

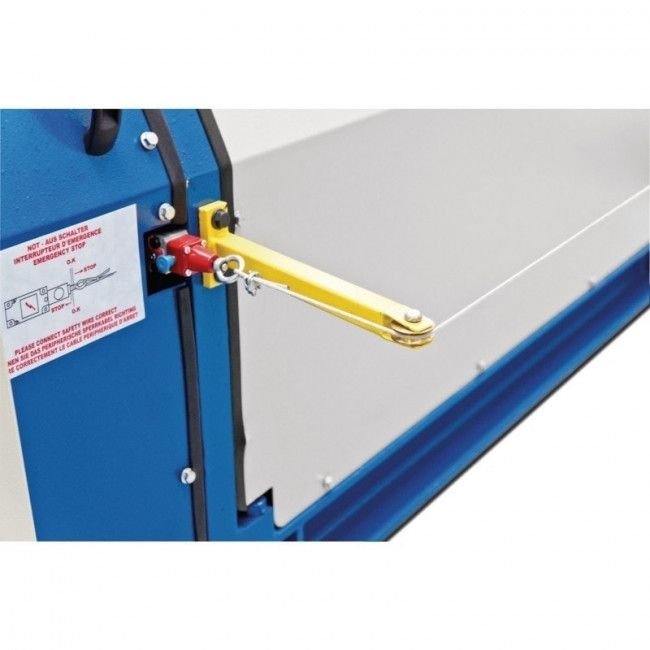

- Cordon d’arrêt d'urgence de sécurité
Accessoires en option :
- Commande Teach-In NC
- Grue auxiliaire mécanique
- Supports latéraux hydrauliques
- Réglage continu de la vitesse de pliage
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
7.5 & 1.5 kW
Capacité max.
-
Epaisseur max. Acier 400 N/mm²
-
10/12 mm
-
Épaisseur de roulage max : Acier 400 N/mm²
-
12/15 mm
-
Capacité de cintrage conique maximale dans l'acier 400 N/mm².
-
6 / 7.5 mm
-
Épaisseur de roulage max : Acier inoxydable
-
9 / 11.2 mm
-
Performance de cintrage conique maximale dans l'acier inoxydable
-
4.5 / 5.6 mm
-
Épaisseur de roulage max : Aluminium
-
14.4 / 18 mm
-
Performance de cintrage conique maximale en aluminium
-
7.2 / 9 mm
-
Vitesse de rotation des rouleaux
-
5 m/min
-
Ø roulage (min.)
-
Ø 375/1250 mm
Dimensions et poids
-
Longueur
-
3500 mm
-
Largeur
-
1500 mm
-
Largeur de travail
-
1550 mm
-
Ø des rouleaux
-
Ø 250 mm
-
Poids net
-
4650 kg
